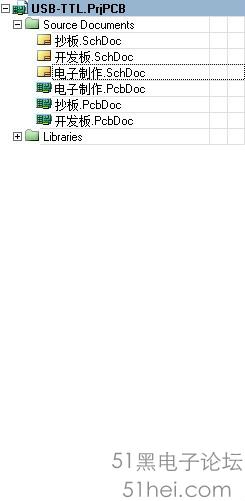

在用Altium designer時，有時我們會在一個工程下面建立好幾個原理圖文件，同時建立相同的PCB，我們希望一個原理圖對應一張PCB，可是Altium designe似乎沒這么一個功能，在我們編譯導入PCB時，總是把所有的原理圖都導入一張PCB了，所有的原理圖文檔被當成了一個整體，通過網絡查找和自己親自試驗，現就此問題解決如下： 1、如圖，假設在一個工程下建立了類似這樣結構的工程，這幾個原理圖之間都是相互獨立的，我們希望他們能夠單獨對應一張PCB。

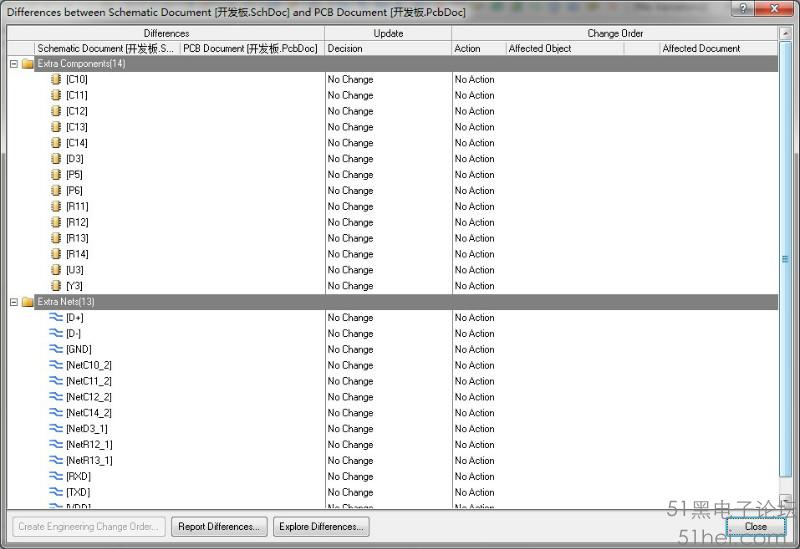

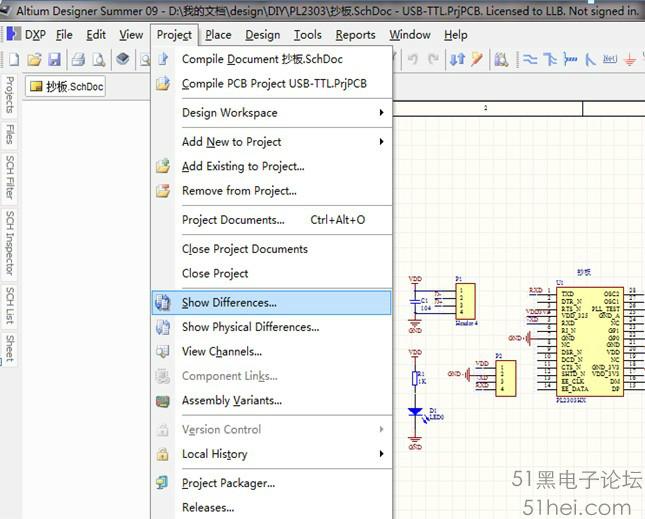

2、任意打開其中一個原理圖文檔，選擇Project—>showdifference ，如下圖示：

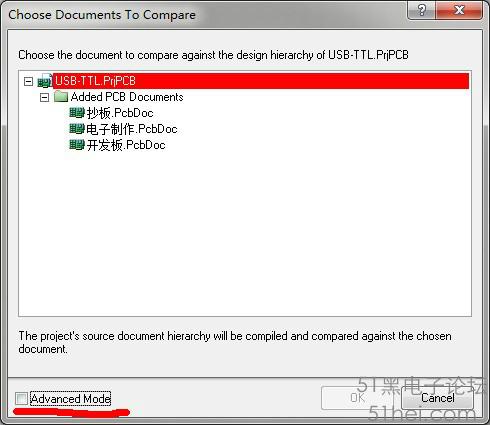

接著彈出如下對話框

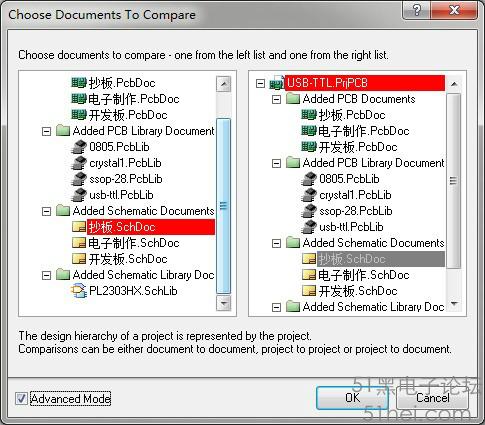

3、點擊上圖左下角的Advanced Mode 選項（上圖中畫紅線的部分），彈出下圖界面：

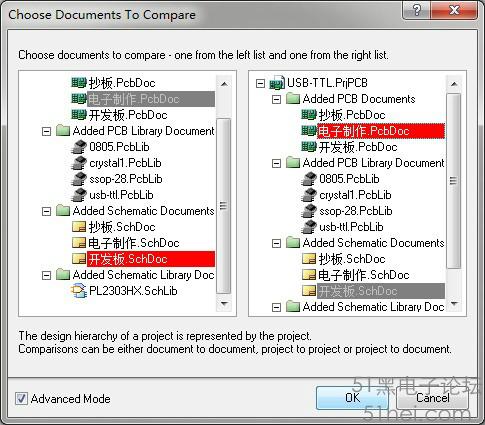

4、在上圖界面中左欄選擇想要生成PCB的原理圖文檔，在右側欄選擇對應的PCB文檔，在本例中，我選擇的是將“開發板.schdoc”導入到“開發板.pcbdoc”，選擇好的界面如下：
5、接著點擊上圖的OK，彈出如下圖所示的界面：

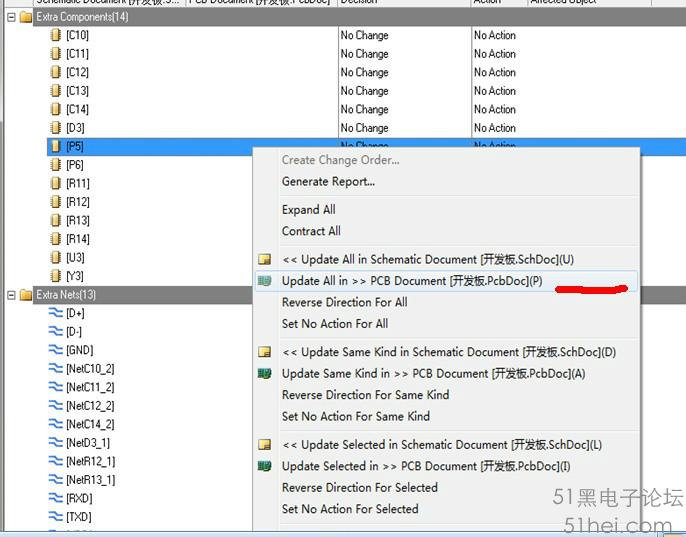

6、在上圖所示界面的空白處右擊鼠標，選擇UpdateAll in PCB document,如下圖所示：
7、接著彈出如下圖：
8、點擊上圖界面左下角的Create Engineering Change Order 選項，彈出下圖：

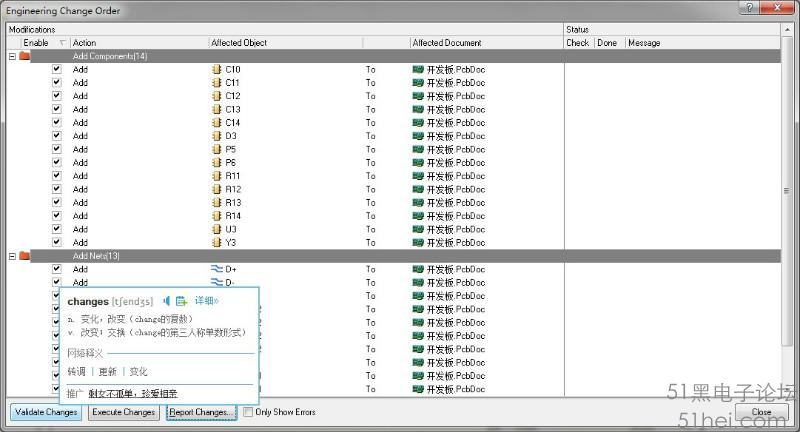

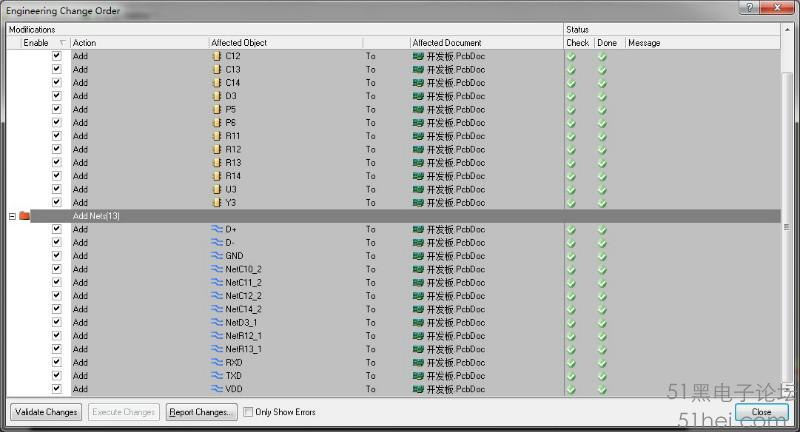

這就跟我們平時操作導入PCB時所彈出的界面是一樣的，所不同的是這只是針對單個原理圖的。依次點擊下面的 Validate Change 和Execute Change,如下圖：
關閉后便會發現PCB已成功導入，至此全部工作完成剩下的就是PCB布局布線了!
如下圖：
|
