Altium Designer生成Gerber文件和鉆孔文件的步驟

這里針對的是一般情況下、沒有盲孔的板子。

1、首先是生成Gerber Files：

打開PCB文件，在DXP2004中選擇菜單File-Fabrication Outputs-Gerber Files，進入生成Gerber文件的設置對話框。

·單位選擇 英寸， 格式選擇2:5 這樣可以支持的精度會高一些 （這些也可以先跟制板廠聯系一下確認）

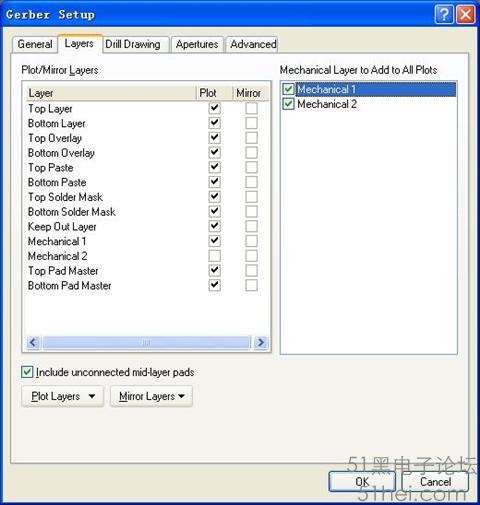

·在Layers中，選中“include unconnected mid-layer pads”，同時Plot Layers選擇All Used

Mirror Layers全都不選，然后在右側選中相關的機械層。

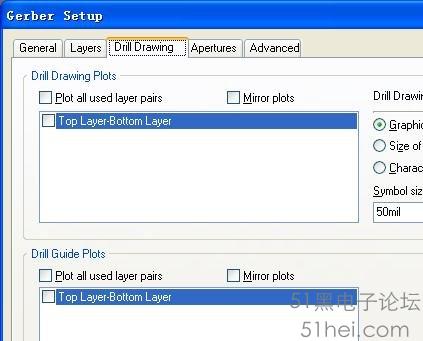

·Drill Drawing中什么都不選，保持默認即可。

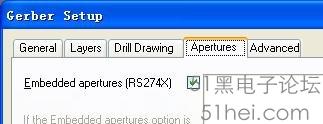

·在Apertures中，選擇Embedded apertures(RS274X)

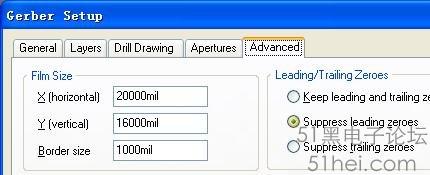

·Advanced中 其余項都保持默認，主要是選擇“Suppress leading zeroes”（此項也可與制板廠聯系確認）

·點擊確認，會自動生成Gerber文件，此時生成一個cam文件，此文件可以不保存，

因為我們要交制板廠的文件已經在項目的目錄里面建了個子目錄叫作“Project Outputs for xxx”，

各個層的gerber都存在里面了。

2、然后是生成NC Drill Files：

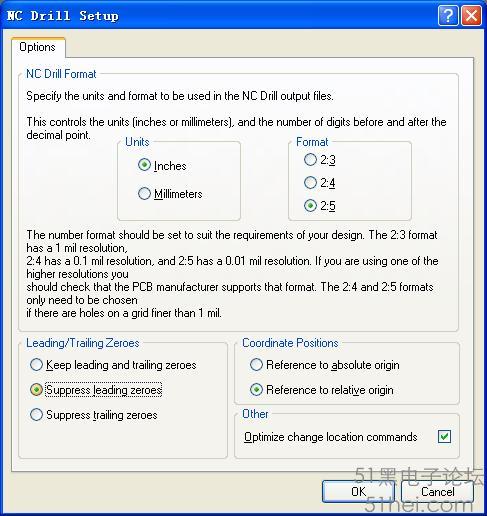

·同樣，在DXP2004中選擇菜單File-Fabrication Outputs-NC Drill Files，進入生成NC Drill文件的設置對話框

此處的選擇要跟前面Gerber文件中的保持一致： 英寸-2:5-Suppress leading zeroes

其它選項保持默認，點擊OK

確認一下隨后彈出的鉆孔數據對話框，然后就會自動生成NC Drill Files了，

同樣的，生成的文件會在那個子目錄里，(DXP-->Perferences-->General,設置Default locations))而CAM文件可以不用保存

3、將含有以上生成的文件的那個子目錄“Project Outputs for xxx”，打個包，就可以發給制板廠了.
