DS1302實時時鐘驅動

ID:105323 · 發表于 2016-2-23 17:36

要明白DS1302 芯片最主要的關鍵，就是“傳輸時序”和“芯片本身的寄存器分配”。

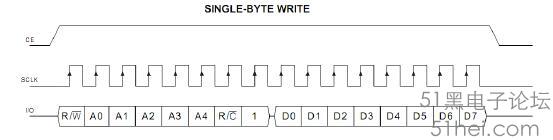

上圖是DS1302芯片寫操作的時序圖。第一個字節是“訪問寄存器的地址”，第二字節是“寫數據”。在寫操作的時候，都是“上升沿有效”，然而還有一個條件，就是CE（/RST）信號必須拉高。（數據都是從LSB開始發送，亦即是最低位開始至最高位結束）

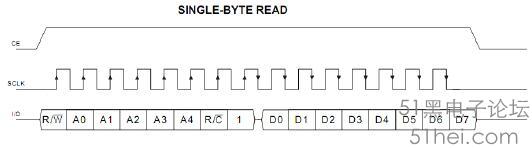

上圖是DS1302 芯片讀操作的時序圖�；旧虾蛯懖僮鞯臅r(shí)序圖大同小異，區別的地方就是在第二個字節時“讀數據”的動作。第二字節讀數據開始時，SCLK信號都是“下降沿有效”。嗯，別忘了CE（/RST）信號同樣是必須拉高。（第一節數據是從LSB 開始輸出，第二節數據是從LSB 開始讀入）

無論是讀操作還是寫操作，在時序圖中，第一個字節都是“訪問寄存器的地址”，然而這一字節數據有自己的格式。
BIT 7 固定。
BIT 6 表示是訪問寄存器本身，還是訪問RAM 空間。
BIT 5 .. 1 表示是寄存器|RAM 空間的地址。
BIT 0 表示是訪問寄存器本身是寫操作，還是讀操作。
