SPI 發送模塊在這里，我們要在主機上建立，一個向從機寫入數據的SPI發送模塊，首先我們先從C語言上了解幾個主機在SPI寫操作上容易被疏忽的小細節:我們知道SPI設備在傳輸都有一個規則，SCL 時鐘信號在“上升沿”的時候是“鎖存數據”，SCL時鐘信號在“下降沿”是“設置數據”。在這里我們SPI 主機（FPGA），寫操作要干的工作就是在“拉高SCL時鐘信號之前”設置數據（移位數據），設置數據之后，再拉高時鐘信號。但是我們常常會忽略了一些具體的細節。

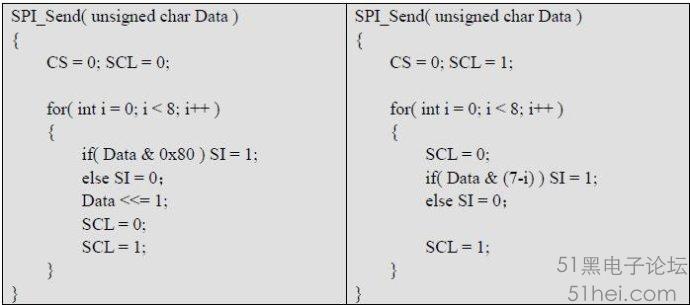

上面有兩個主機的SPI_Send函數（寫函數），左邊的寫法是最常用，但是也是最容易忽略小細節。相比右邊的寫法比較謹慎，在最低的程度上符合一寫小細節。
再來，我們繼續引用ST7565P芯片的寫入時序圖，分析并且區分上邊的兩個寫法。關于SCL信號在空閑的時候總是處于高電平。當主機開始向從機寫入數據，主機會先拉低CS 信號，再拉低SCL信號，然后“設置”數據，亦即主機（FPGA）更新SI 的數據（主機數據移位操作），最后再拉高SCL信號。同一時間，從機會因為SCL 的上升沿變化，從機（液晶資源）“鎖存”（從機讀取數據操作）SI上的數據。很明顯左邊的寫法沒有符合這些細節，然而右邊的寫法卻符合這些細節。無論是左邊的寫法還是右邊的寫法，都忽略了一個致命的細節，兩種寫法都無法確定SPI時鐘信號的時鐘頻率。
module spi_write_module
(
CLK,RSTn,Start_Sig,SPI_Data,Done_Sig,SPI_Out
);
input CLK;
input RSTn;
input Start_Sig;
output [9:0] SPI_Data;
output Done_Sig;
output [3:0]SPI_Out;//[3]CS,[2]A0[1]CLK [0]D0
parameter T0P5US=4'd9;//0.5us
always@(posedge CLK or negedgeRSTn)
if(!RSTn)
Count1<=4'd0;
else if(Count1==T0P5US)
Count1<4'd0;
else if(Start_Sig)
Count1<=Count1+1'b1;
else
Count1<=4'd0;
reg[4:0]i;
reg rCLK;
reg rDO;
reg isDone;
always@(posedge CLK or negedgeRSTn)
if(!RSTn)
begin
i<=5'd0;
rCLK<=1'b1;
rDO<=1'b0;
isDone<=1'b0;
end
else if(Start_Sig)
case(i)
5'd0,5'd2,5'd4,5'd6,5'd8,5'd10,5'd12,5'd14:
if(Count1==T0P5US)beginrCLK<=1'b0;rDO<=SPI_Data[7-(i>>1)];i<=1+1'b1;end
5'd1,5'd3,5'd5,5'd7,5'd9,5'd11,5'd13,5'd15:
if(Count==T0P5US)beginrCLK<=1'b1;i<=i+1'b1;end
5'd16:
beginisDone<=1'b1;i<=i+1'b1;end
5'd17:
beginisDone<=1'b0;i<=5'd0;end
endcase
assign Done_Sig=isDone;
assignSPI_Out={SPI_Data[9],SPI_Data[8],rCLK,rDO};
endmodule
SCL 的時鐘頻率定義為1Mhz , 也就是說周期時間是1us，半周期就是0.5us 。如果以20Mhz 來定時，那么計數的結果是10。在19行定義了0.5us 的常量，第23~33 行是0.5us的定時器。但是比較不同的是，這個定時器平時不工作，當Start_Sig拉高的時候才開始計數（第30 行）。第37~65 行是spi_write_module.v的核心功能。i 寄存器表示操作步驟，rCLK 寄存器表示SCL 然而rDO 寄存器表示SI。如同前面所述那樣，SCL 時鐘信號，處于空閑狀態
時是出于高電平，所以rCLK 復位值是邏輯1（46 行）。
SPI_Data : 第9 位表示CS，第8 位表示A0,第7 .. 0位表示一字節數據。
SPI_Out : 第3 位表示CS，第2 位表示A0，第1位表示SCL，第0 位表示SI。
當Start_Sig 拉高的同時，定時器開始計數（30行），該模塊也開始執行（50 行）。
當?shù)谝粋�0.5us 定時產生的時候（54行），也就是第一個時鐘的前半周期，亦即下降沿，
rCLK 設置為邏輯0。根據SPI傳輸?shù)囊?guī)則，下降沿的時候主機設置數據，rDO 賦予SPI_Data 信號的第7 位（SPI傳輸是從最高位開始，最低位結束），最后i 遞增以示下一個步驟。當i 等于1 的時候并且定時產生（56行），這表示第一個時鐘的后半周期，亦即上升沿，rCLK 設置為邏輯1。在SPI傳輸?shù)囊?guī)則中上升沿的時候，從機鎖存數據。然后i 遞增以示下一個步驟。
上述的步驟會一直重復到第八次，直到一字節的數據發送完畢。最后會產生一個完成信號（59~63 行）。
這里有一個表達式需要說明一下：
i >> 1 : 表示i / 2。右移操作也代表了“i /j2”（j 是右移次數）。
假設8 >> 2 ，亦即8 / 22 等于2。8>> 3, 亦即8 / 23 等于1。
最后還有一個重點就是SPI_Out 的驅動（70行）。在上面我已經重復過SPI_Out 是占4位的輸出。而且每一個位都有意義。
SPI_Out 第3 位：表示了CS，所以直接由SPI_Data 的第9位驅動。
SPI_Out 第2 位：表示了A0，同樣也是直接由SPI_Data的第8 位驅動。
SPI_Out 第1 位：表示了SCL，以寄存器rCLK來驅動。
SPI_Out 第0 位：表示了SI，以寄存器rDO來驅動。
這樣的目的是簡化連線的復雜度。我們知道Verilog HDL語言的位操作是很強大。懂得善用，會對建模提到很大的幫助。
|
