一，先將板子尺寸標記及十字坐標關掉，以防導入后出現(xiàn)亂碼。
二，選中板子圖形，拷貝，然后新建圖紙粘貼。

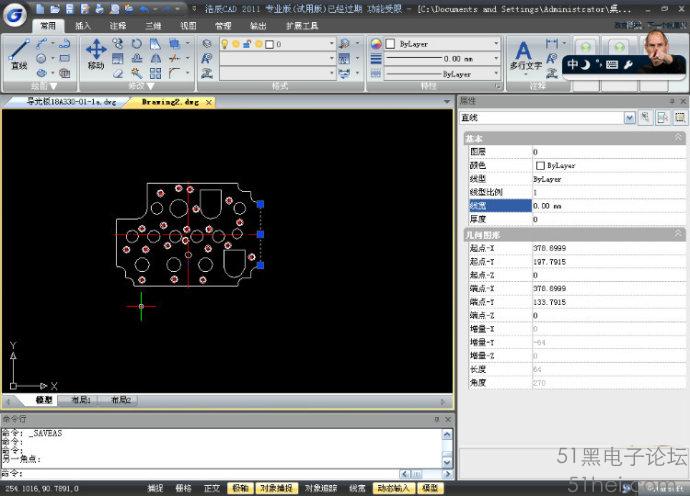

三，選中板子圖形，設定特性，線寬0.00mm,也就等于0.01mm.
四，保存為autocad 2000,dwg格式。因為Altium Designer只認2000格式，不認人，呵呵！
?

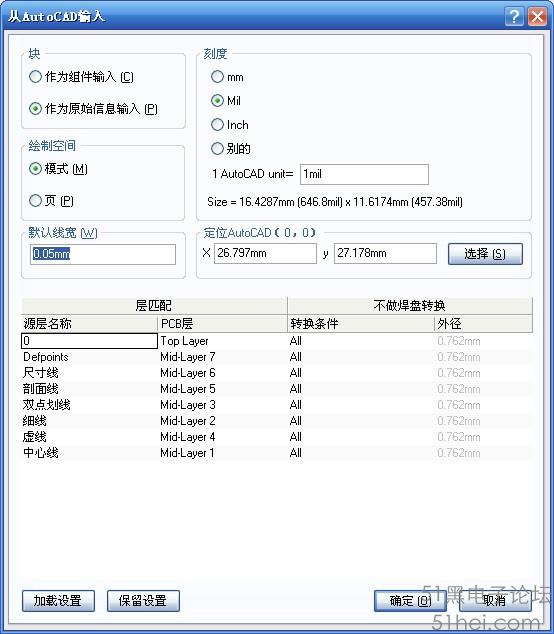

五，Altium Designer選擇文件導入選項。
（1）、塊/作為原始信息。
（2）、繪制空間/模式
（3）、默認線寬/0.01mm
(4) 、刻度/mm
1 autocad unit=1mm也就是cad中的單位，一比一比例的話單位為毫米。否則需要更改。
（5）、定位 autocad(0,0)任意，也可將AltiumDesigner中PCB所設置的原點定位，即0,0點，容易查找。
OK!
然后你可以把不需要的圖元刪除。

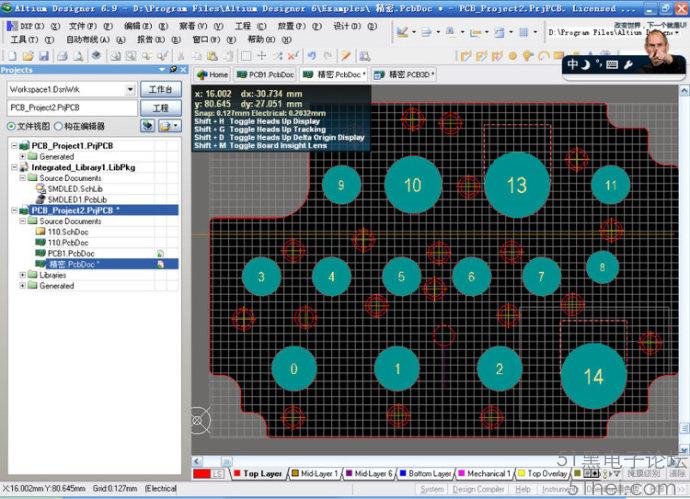

是不是對我的板子外形感興趣！告訴你吧！一般人我不告訴他！在PCB板里，按住shift同時選中板子圖形的輪廓，可以點擊，也可以托選，全部選中后，前提必須是閉合曲線，點擊設計---板子形狀---按照選擇定義板形。
刷新一下，或放大鏡滿屏顯示。恭喜你又學會了一招！
|
|
