ADuM系列隔離器是ADI公司獨家ICOUPLER專利技術，ICOUPLER技術是一種基于芯片級變壓器磁耦合的專利隔離技術，而不是采用光耦合器中的發光二極管（LED）和光電二極管。它將高速CMOS技術與芯片尺寸變壓器相結合，采用多種收發通道配置、速率和性能提供多通道隔離器來滿足您的設計要求。
?ADuM產品與光耦的比較優勢：1、性能、速度---最高速率可以達到100MBPS，可實現傳統光耦無法比擬的性能及使用壽命。2、功耗更低---數據傳輸時功耗比光耦降低98%;3、集成度更高---一個貼片16腳(SOW-16)集成了4個通道，PCB節省了大約60-70%;4、使用方便---提供各種靈活的通道配置，同一芯片提供正向與反向通信通道。5、價格更便宜---每通道成本為傳統光耦的40%。廣泛應用在總線隔離(CAN、RS-232、RS-422/485、I2C、PROFI-BUS等)I/O線、地址線的信號隔離;傳感器信號的隔離。電源的隔離、工業、電腦、儀器儀表、醫學儀器、通訊、家用電器、電機、汽車電子、網絡設備、各種工業自動化設備及數據采集設備。
?ADuM141x*是采用ADI公司iCoupler?技術的四通道數字隔離器。這些隔離器件將高速CMOS與單芯片空芯變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。iCoupler器件不用LED和光電二極管，因而不存在一般與光耦合器相關的設計困難。簡單的iCoupler數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、非線性傳遞函數以及溫度和使用壽命影響等問題。這些iCoupler產品不需要外部驅動器和其它分立器件。此外，在信號數據速率相當?shù)那闆r下， iCoupler 器件的功耗只有光耦合器的1/10至1/6。 ADuM141x隔離器提供四個獨立的隔離通道，支持多種通道配置和最高達10Mbps的數據速率。
所有型號均可采用2.7 V至5.5V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。所有產品均有默認輸出控制引腳。利用該引腳，用戶可以定義無輸入電源時輸出所采取的邏輯狀態。與其它光耦合器不同，ADuM141x隔離器具有已取得專利的刷新特性，可確保不存在輸入邏輯轉換時及上電/關斷條件下的直流正確。
?ADUM1401:四通道數字隔離器（3/1通道方向性） 產品描述：ADuM140x*是采用ADI公司iCoupler?技術的四通道數字隔離器。這些隔離器件將高速CMOS與單芯片空芯變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。 iCoupler器件不用LED和光電二極管，因而不存在一般與光耦合器相關的設計困難。簡單的iCoupler數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、 非線性傳遞函數以及溫度和使用壽命影響等問題。 這些iCoupler 產品不需要外部驅動器和其它分立器件。此外，在信號數據速率相當?shù)那闆r下，iCoupler器件的功耗只有光耦合器的1/10至1/6。 ADuM140x隔離器提供四個獨立的隔離通道，支持多種通道配置和數據速率（請參考數據手冊“訂購指南”部分）。所有型號任一端均可采用2.7V至5.5V電源電壓工作，與低壓系 統兼容，并且支持跨越隔離柵的電壓轉換功能。此外，ADuM140x具有低脈沖寬度失真（CRW級小于2ns）和嚴格的通道間匹配（CRW級小于2ns）特性。與其它光耦合器不同， ADuM140x隔離器具有已取得專利的刷新特性，可確保不存在輸入邏輯轉換時及缺少一個電源條件下的直流正確性。
應用通用多通道隔離 SPI接口/數據轉換器隔離 RS-232/RS-422/RS-485收發器 工業現場總線隔離 汽車系統
?ADUM1411:四通道數字隔離器 產品描述： ADuM141x*是采用ADI公司iCoupler?技術的四通道數字隔離器。這些隔離器件將高速CMOS與單芯片空芯變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。 iCoupler器件不用LED和光電二極管，因而不存在一般與光耦合器相關的設計困難。簡單的iCoupler數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、 非線性傳遞函數以及溫度和使用壽命影響等問題。這些iCoupler產品不需要外部驅動器和其它分立器件。此外，在信號數據速率相當?shù)那闆r下， iCoupler器件的功耗只有光耦合 器的1/10至1/6。

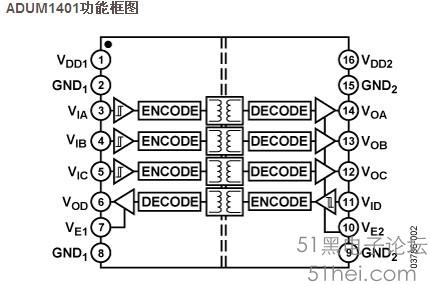

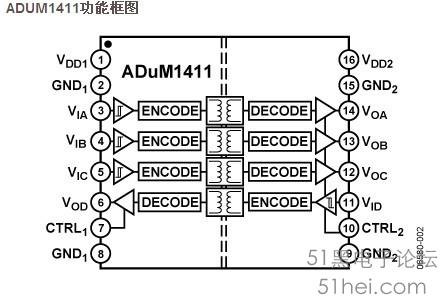

ADuM141x隔離器提供四個獨立的隔離通道，支持多種通道配置和最高達10Mbps的數據速率（請參考“訂購指南”）。所有型號均可采用2.7 V至5.5V電源電壓工作，與低壓系統兼 容，并且能夠跨越隔離柵實現電壓轉換功能。所有產品均有默認輸出控制引腳。利用該引腳，用戶可以定義無輸入電源時輸出所采取的邏輯狀態。與其它光耦合器不同，ADuM141x 隔離器具有已取得專利的刷新特性，可確保不存在輸入邏輯轉換時及上電/關斷條件下的直流正確性。應用通用多通道隔離 SPI接口/數據轉換器隔離 RS-232/RS-422/RS-485收發器 工業現場總線隔離 ADUM1411:四通道數字隔離器 技術指標# Ch:4 iCouplerType:Standard,iCoupler # of Inputs Side 1:3 # of Inputs Side 2:1 Max Data Rate:10Mbps Package: 16-LeadSOIC Insulation Rating (kVrms): 2.5kVrms Max Operating Temp (°C):105Deg Pos Supply: +2.7V to+5.5V Max Prop Delay (ns):50nsADuM1411功能框圖ADUM1401:四通道數字隔離器（3/1通道方向性） 技術指標#Ch: 4 iCouplerType:iCoupler,Standard # of Inputs Side 1:3 # of Inputs Side 2:1 Max Data Rate:90Mbps Package: 16-LeadSOIC Insulation Rating (kVrms): 2.5kVrms Max Operating Temp (°C):125Deg Pos Supply: +2.7V to+5.5V Max Prop Delay (ns):32ns ADuM1401功能框圖目前ADuM1401貨期比較長，價格高一些。ADuM1411的價格和貨期都很好�？纯催@兩款芯片的性能指標，封裝形式還有PIN定義，如果PIN7 ,PIN10外接電路不是MCU 控制，ADuM1411可以完全替代 ADuM1401。
|
