TLC5615引腳圖基準電壓驅動方式 DAC芯片特性

ID:105323 · 發表于 2016-2-24 02:30

本帖最后由 51黑黑黑于 2016-2-24 02:31 編輯

TLC5615引腳圖
TLC5615 DAC芯片
左邊：接收MCU發出的digit信號
右邊：輸出處理后的analog信號

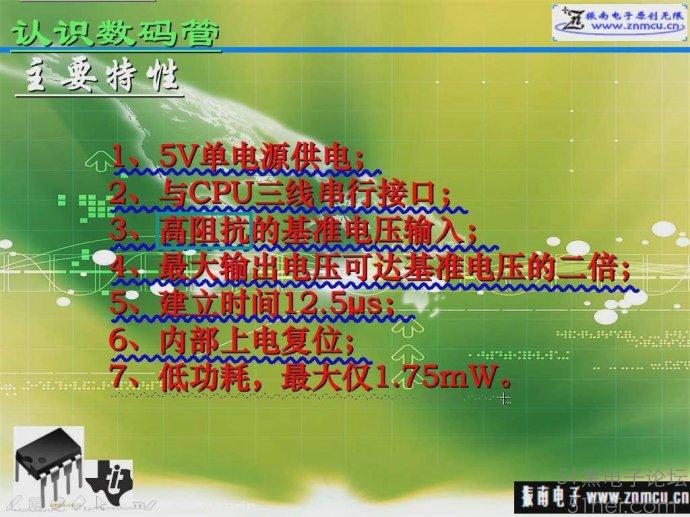

芯片特性

1：高阻態輸入
希望可以最大限度的減小對基準電壓信號的get

2：建立時間
spi輸入digit信號，cs產生一個上升沿，啟動芯片將數字量轉變成模擬的時間。

芯片可以支持最高1/12.5 =80k轉換率

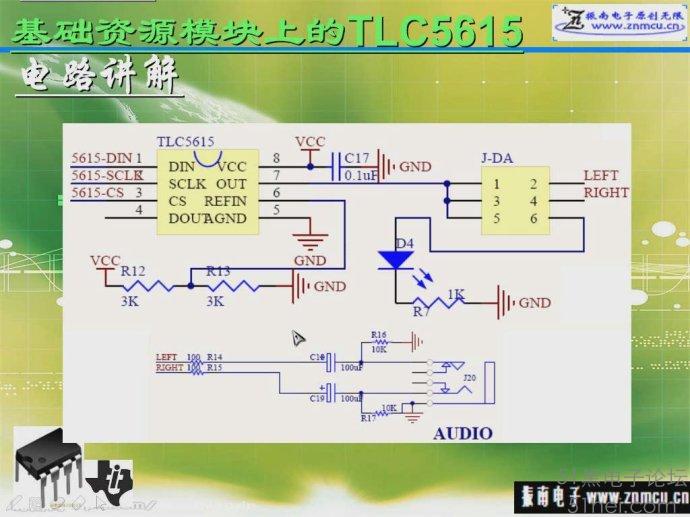

TLC5615基準電壓

基準電壓

1：可以是電阻分壓的方式
Vcc分一半給芯片做Vref

2：外接電壓基準芯片
電壓基準芯片：4.096v
為什么多是這樣的值？2的n次方。

我們知道，MCU輸入的數字值是2的n次方，這樣芯片輸出的電壓值是可以在運算中除盡，不需要四舍五入。

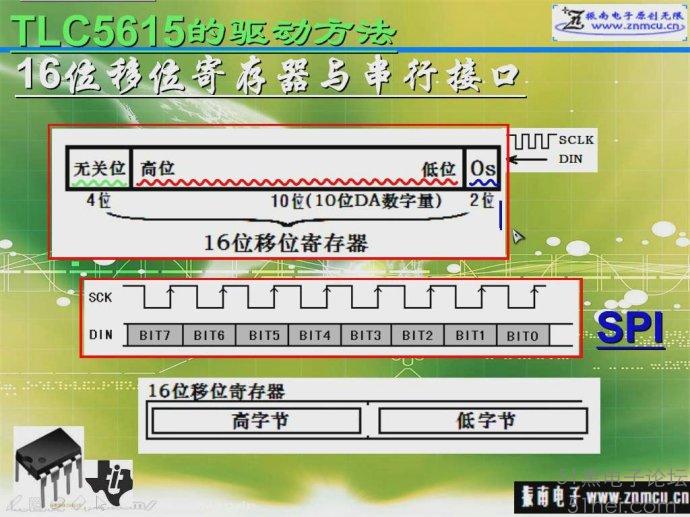

TLC5615驅動方式：

TLC5615驅動方式

DIN伴隨SCLK引腳，輸入串行數據。

數據輸入，高位在前，低位在后。
