最近開始學習使用AltiumDesigner 2013繪制PCB，突然想在板子上放置一個LOGO圖。在AltiumDesigner10以前的版本中，過程很簡單（因?yàn)檐浖詭А癙CB Logo Creator”）�？稍谟肁ltiumDesigner13時發現，該軟件下面沒有自帶“Altium Designer 2013 PCB LogoCreator”，網上一搜，很多下載鏈接都需要積分（可嘆），也廢了一番功夫找到了該生成器，大家可以下載
Altium Designer 2013 PCB Logo Creator.rar
(9.27 KB, 下載次數: 14)
2016-2-24 17:05 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
。下載后該文件夾可以放在任意位置（最好放在安裝盤:\AltiumDesigner目錄下，以防誤刪）。
巧婦難為無米之炊，首先我們應該找到或者制作需要的LOGO。我隨意找到一個圖片作為L(zhǎng)OGO如：

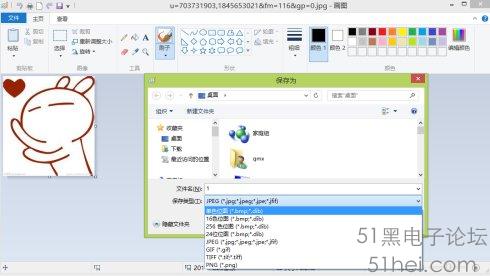

將logo圖片轉換成單色的BMP圖像。簡單的方法是使用Windows自帶的畫圖程序，在將圖片另存時，在文件類型下拉列表中選擇單色.bmp即可。以Altium為例，如圖所示將紅色logo另存為單色即可得到所需的logo。

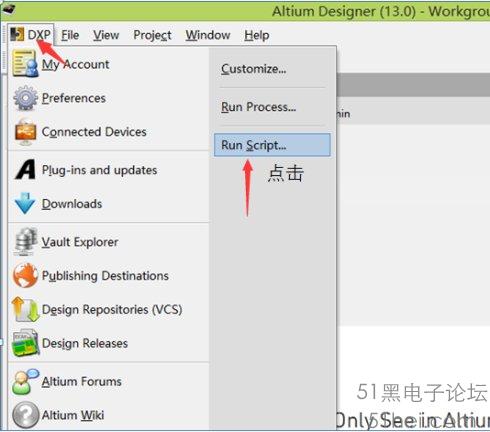

接著打開AltiumDesigner軟件，按照下圖操作：

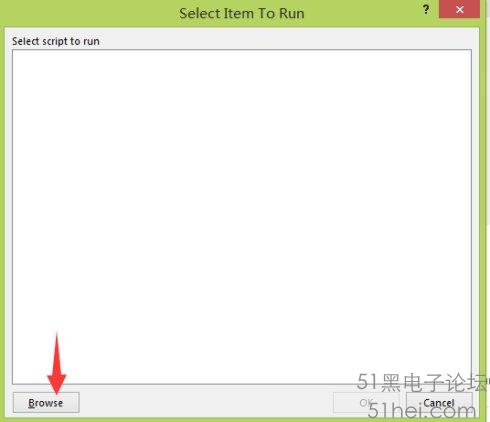

點擊Run Script之后繼續操作：

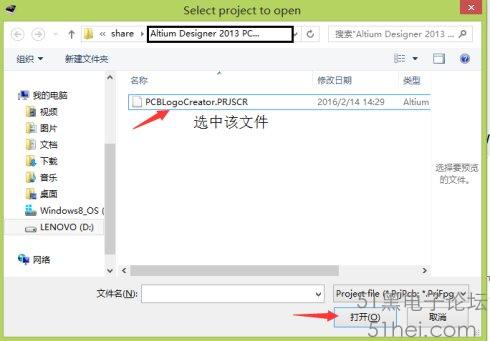

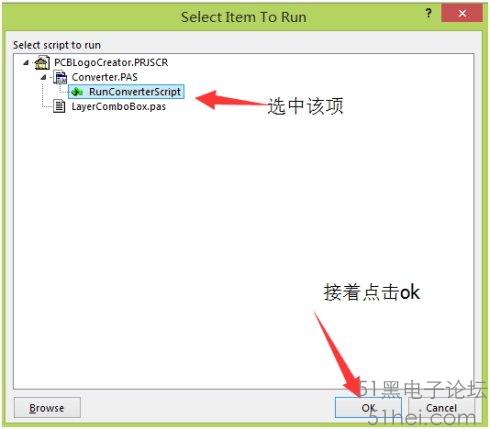

點擊Browse之后找到[size=13.63636302948px]Altium Designer [size=13.63636302948px]PCBLogo Creator所在目錄，并打開此文件：
點擊打開后，界面如圖，操作如圖示
點擊OK之后，如圖操作：
點擊Load，選擇剛開始準備的[size=13.63636302948px]單色的BMP圖像（由于文件位置各不相同，在此不在累述，敬請按照自己的文件位置自行添加）。添加好之后，界面如圖，操作如圖：

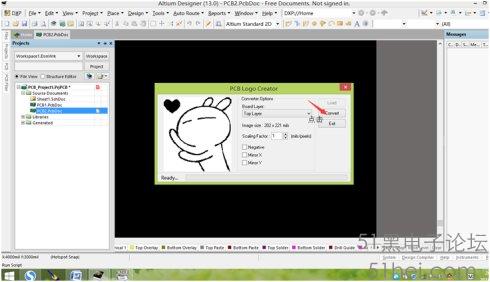

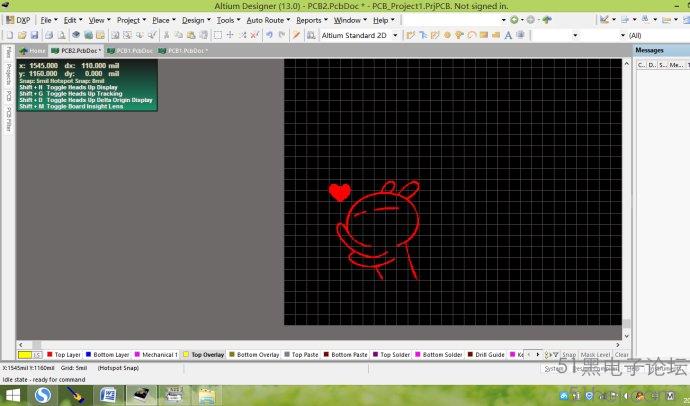

點擊convert ，稍等片刻，即可看到LOGO在PCB文件的坐下角：

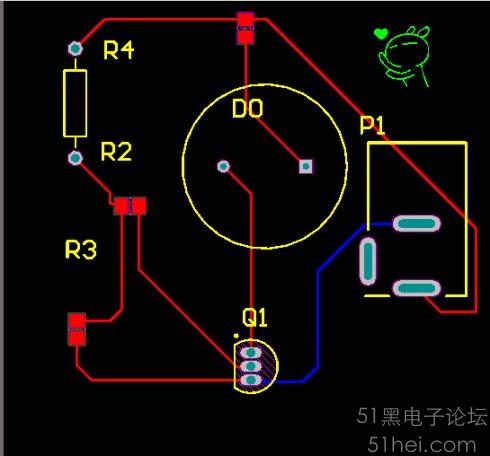

到此LOGO已經生成。你可以把它復制到其他文件中：
注：本人水平有限，有錯誤之處胡，還望批評指正。
|
