P89LPC901/902/903簡介

P89LPC901/902/903是一款單片封裝的微控制器，適合于許多要求高集成度、低成本的場合，可以滿足多方面的性能要求。P89LPC901/902/903采用了高性能的處理器結構，指令執行速度6倍于標準80C51器件。P89LPC901/902/903集成了許多系統級的功能，這樣可大大減少元件的數目和電路板面積并降低系統的成本。

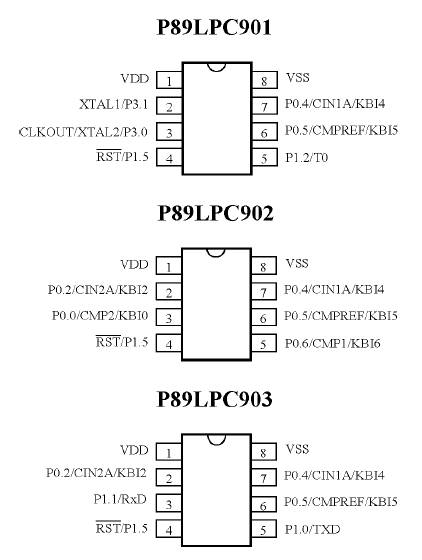

2、管腳配置

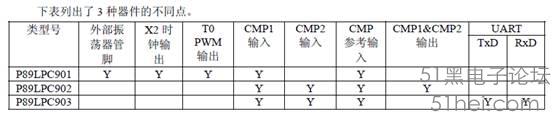

3、產品比較

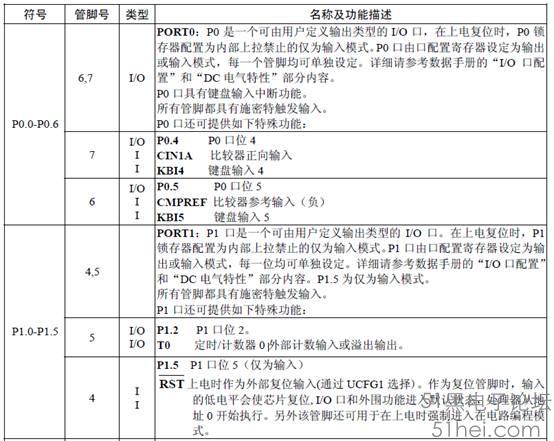

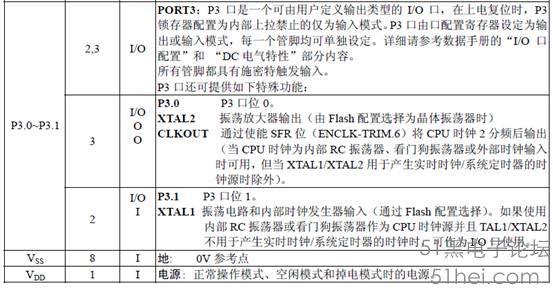

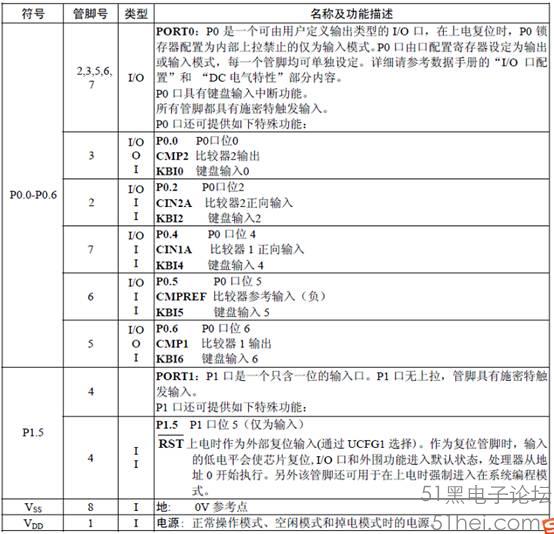

4、管腳描述--P89LPC901

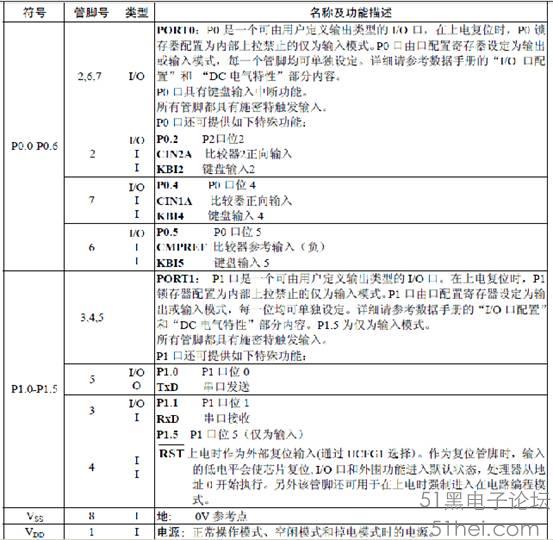

管腳描述--P89LPC902

管腳描述--P89LPC903

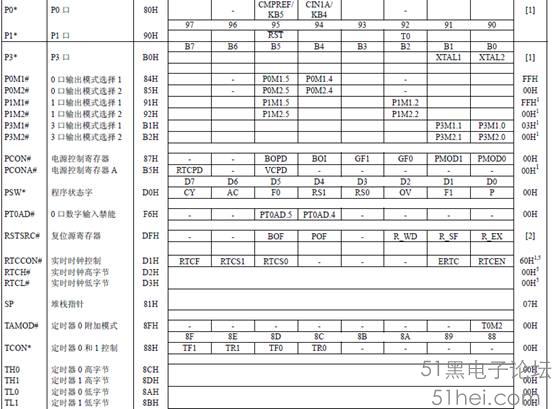

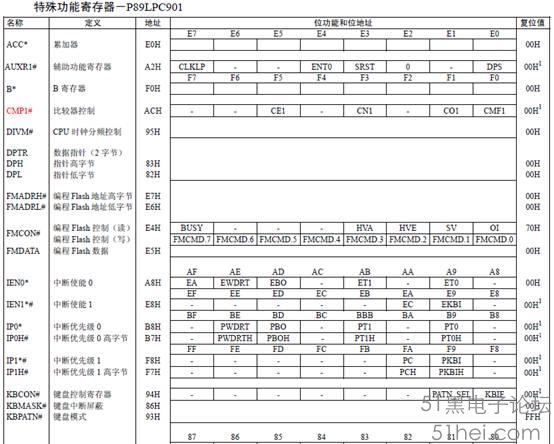

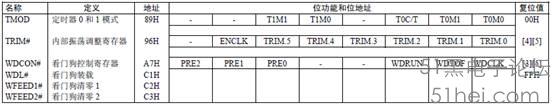

5、特殊功能寄存器—P89LPC901







注：

* 特殊功能寄存器可位尋址。

個，結果將是不可預知的。

SFR中的無效位（標有“-”的位）總是為“X”（未知）。除非特別指明，否則不要向這些位寫入1，因?yàn)樗鼈兛赡茉趯�來擴展用于其它功能。這些位的復位值均為0，讀出來的值不可知。

1）. 上電復位后所有的I/O口都僅為輸入（高阻）狀態。

2）. RSTSRC寄存器反映P89LPC901/902/903復位的原因。在上電復位時，所有復位源標志都清零（POF和BOF除外）。上電復位值為xx110000。

3）. 看門狗復位時WDCON復位值為111001x1，即PRE2-PRE0全1，WDRUN=1，WDCLK=1�？撮T狗復位時，WDTOF=1;上電復位時，WDTOF=0。其它復位不會影響WDTOF。

4）. 上電復位時，TRIM寄存器初始化為出廠時的配置。其它復位不會引起TRIM寄存器的初始化。

5）. 上電復位是唯一影響這些特殊功能寄存器的復位。

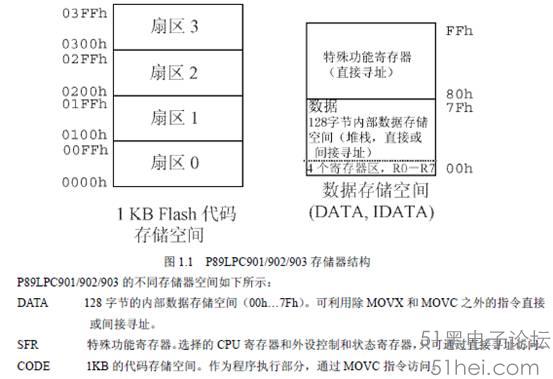

6、存儲器結構

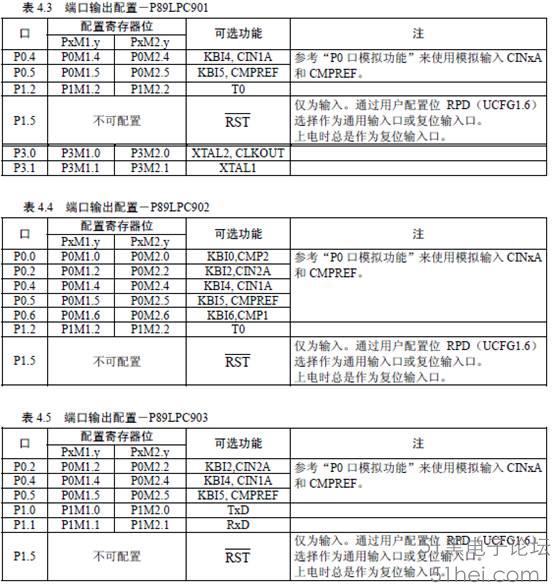

7、端口配置

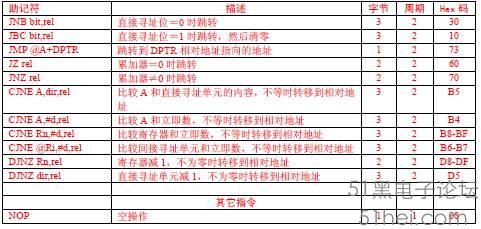

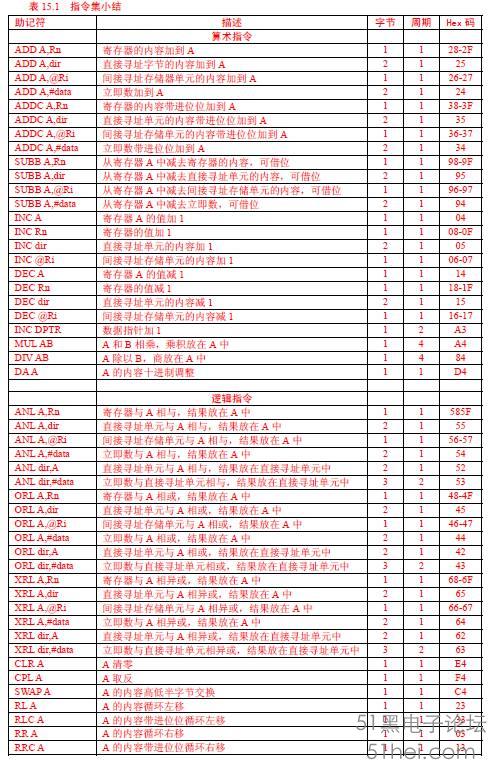

8、指令集
