理光1210n系列直流/直流升壓轉換器資料

ID:105323 · 發表于 2016-2-24 18:24

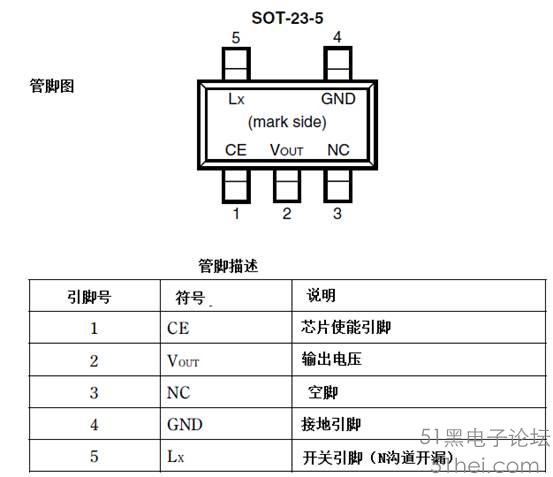

理光1210n系列是基于CMOS的PWM低功耗直流/直流升壓轉換器。外部利用一個電感，一個二極管，和一個電容器3個元件，就可以實現高效率的直流/直流升壓轉換器見下圖，其特點是：是具有超低的電源供電電流，典型值是35μA(R1210N301,100kHz)，待機模式時是0.5μA，輸入電壓范圍最大8.0V，啟動電壓0.9V，輸出電壓范圍2.2V -- 6.0V，輸出電壓精度± 2.5%，振蕩頻率是100kHz (xx1A/xx1C/xx2C 版本)或180kHz (xx1D/xx2D版本)，轉換效率典型值是85% ，SOT-23-5封裝。

理光R1111N 低噪聲、150mA、LDO穩壓器

理光R1111N的特點是具有超低的電源供電電流，典型值是35μA，待機模式時是0.1μA，還具有低壓差，當輸出電流=100mA時典型值0.2V，還具有高紋波抑制，當f=1kHz時典型值是70分貝，還具有低溫度漂移系數、高輸出電壓精度（±2.0％）、出色的線路瞬態響應和負載瞬態響應、優秀的線性度（0.05%/V）等等，理光R1111N系列的輸出電壓在1.5V-5.0V之間。
