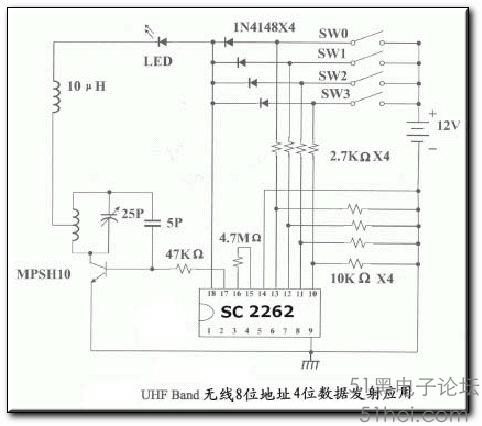

PT2262/2272是臺灣普城公司生產的一種CMOS工藝制造的低功耗低價位通用編解碼電路，PT2262/2272最多可有12位(A0-A11)三態地址端管腳(懸空,接高電平,接低電平),任意組合可提供531441地址碼,PT2262最多可有6位(D0-D5)數據端管腳,設定的地址碼和數據碼從17腳串行輸出，可用于無線遙控發射電路。 編碼芯片PT2262發出的編碼信號由：地址碼、數據碼、同步碼組成一個完整的碼字，解碼芯片PT2272接收到信號后，其地址碼經過兩次比較核對后，VT腳才輸出高電平，與此同時相應的數據腳也輸出高電平，如果發送端一直按住按鍵，編碼芯片也會連續發射。當發射機沒有按鍵按下時，PT2262不接通電源，其17腳為低電平，所以315MHz的高頻發射電路不工作，當有按鍵按下時，PT2262得電工作，其第17腳輸出經調制的串行數據信號，當17腳為高電平期間315MHz的高頻發射電路起振并發射等幅高頻信號，當17腳為低平期間315MHz的高頻發射電路停止振蕩，所以高頻發射電路完全收控于PT2262的17腳輸出的數字信號，從而對高頻電路完成幅度鍵控（ASK調制）相當于調制度為100％的調幅。
PT2262特點
l CMOS工藝制造，低功耗
l 外部元器件少
l RC振蕩電阻
l 工作電壓范圍寬：2.6-15v
l 數據最多可達6位
l 地址碼最多可達531441種引 腳圖：

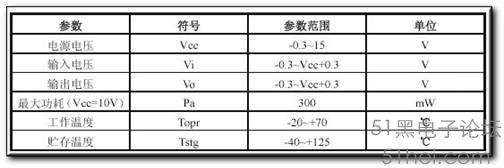

管腳說明： 名稱 | 管腳 | 說 明 | A0-A11 | 1-8、10-13 | 地址管腳,用于進行地址編碼,可置為“0”,“1”,“f”(懸空), | D0-D5 | 7-8、10-13 | 數據輸入端，有一個為“1”即有編碼發出，內部下拉 | Vcc | 18 | 電源正端（＋） | Vss | 9 | 電源負端（－） | TE | 14 | 編碼啟動端，用于多數據的編碼發射，低電平有效； | OSC1 | 16 | 振蕩電阻輸入端，與OSC2所接電阻決定振蕩頻率； | OSC2 | 15 | 振蕩電阻振蕩器輸出端； | Dout | 17 | 編碼輸出端（正常時為低電平） |
在具體的應用中，外接振蕩電阻可根據需要進行適當?shù)恼{(diào)節，阻值越大振蕩頻率越慢，編碼的寬度越大，發碼一幀的時間越長. 網站上大部分產品都是用2262/1.2M/2272/200K組合的，少量產品用2262/4.7M/2272/820K 解碼電路 PT2272 引 腳 圖： 名稱 | 管腳 | 說 明 | A0-A11 | 1-8、10-13 | 地址管腳,用于進行地址編碼,可置為“0”,“1”,“f”(懸空),必須與2262一致,否則不解碼 | D0-D5 | 7-8、10-13 | 地址或數據管腳,當做為數據管腳時,只有在地址碼與2262一致,數據管腳才能輸出與2262數據端對應的高電平,否則輸出為低電平,鎖存型只有在接收到下一數據才能轉換 | Vcc | 18 | 電源正端（＋） | Vss | 9 | 電源負端（－） | DIN | 14 | 數據信號輸入端，來自接收模塊輸出端 | OSC1 | 16 | 振蕩電阻輸入端，與OSC2所接電阻決定振蕩頻率； | OSC2 | 15 | 振蕩電阻振蕩器輸出端； | VT | 17 | 解碼有效確認輸出端（常低）解碼有效變成高電平（瞬態） |
|
