也許大家感覺用HC-SR04超聲波測距模塊51單片機超聲波測距proteus仿真是無法實現的，之前很多人想做超聲波測距仿真但都沒有找到很好的辦法去實現，在軟件里沒有這樣的元件，有人用一個按鍵開關去模擬仿真，這樣仿真出來的效果，非常不好。在探索超聲波測距仿真中，苦于仿真軟件中沒有HC-SR04超聲波測距模塊proteus仿真模型，所以使得超聲波測距仿真的問題沒有得到解決。經過實踐，電子樂屋找到了超聲波測距仿真的解決辦法， 由于仿真軟件中沒有超聲波發射、接收頭的仿真模型，這給單片機超聲波測距仿真帶來困難，為驗證單片機超聲波測距系統單片機部分及相應程序的正確與否，我想出來的個辦法，在單片機發出超聲波信號后，用555時基電路產生一個延時信號（555電路作為超聲波仿真的內部元件），來模擬超聲波頭發送后遇到回波返射回來的這階段時間，來對單片機超聲波測距單片機系統進行模擬。實現了用HC-SR04超聲波測距模塊51單片機超聲波測距proteus仿真。

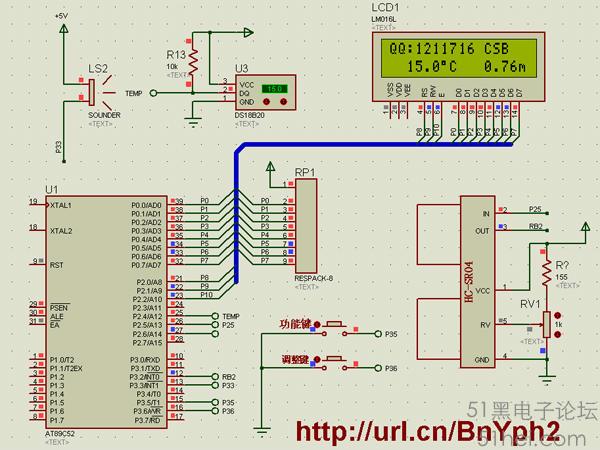

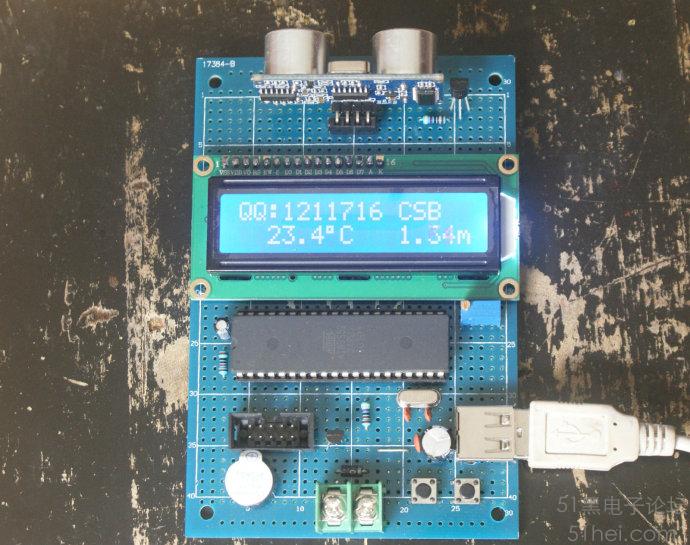

經過反復研究試驗，解決了超聲波測距仿真的難題。實際使用下來，仿真效果良好，可用該電路來驗證單片機超聲波測距系統的單片機部分及程序部份是否正確，讓超聲波測距proteus仿真得以實現。下面是制作好的超聲波測距板與超聲波測距proteus仿真截圖效果對比。
|
