最近在論壇、百度知道、百度貼吧看到對超聲波測距仿真的問題比較多，這里由電子樂屋收集整理了一些超聲波測距仿真方面的圖紙資料，供需要進行超聲波測距仿真的讀者參考。對于超聲波測距仿真，proteus仿真軟件中是沒有相關的超塊波測距仿真模型，這給超聲波測距仿真帶來困難。對于這個問題，要很好的解決，必須找到一種方法，來模擬實物的測距過程，即：超聲波發送頭發送完超聲波后，碰到障礙物后，產生回波（反波）被接收頭接收的這一過程，我網上查找了相關資料，可以使用555時基電路來制作一個仿真元件，在仿真電路中加一這個元件（實際制作的實物，是沒有這部份電路內容的）來模擬超聲波測距的這時間過程。經過實驗、實踐，用555時基電路來制作一個仿真元件,進行超聲波測距仿真是可行的。

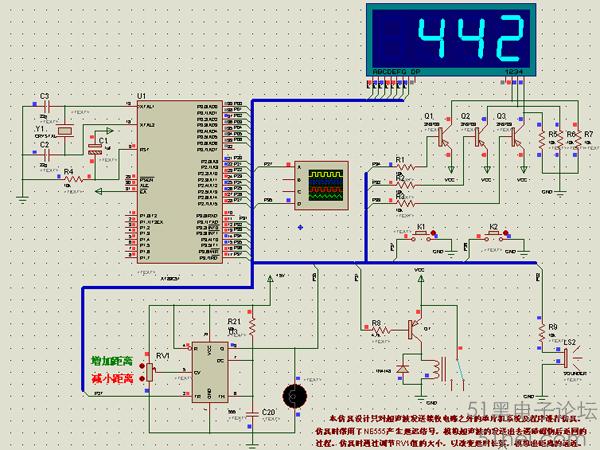

數碼管顯示超聲波測距仿真截圖一
用555時基電路制作的超聲波測距仿真，這種仿真，比較簡單容易實現，在單片機發出超聲波信號后，用555時基電路產生一個延時信號，來模擬超聲波頭發送后遇到回波返射回來的這階段時間，對超聲波測距軟件模擬。這種仿真，方案可行，能較好的驗證超聲波測距的正確性及功能，缺點是仿真不直觀。

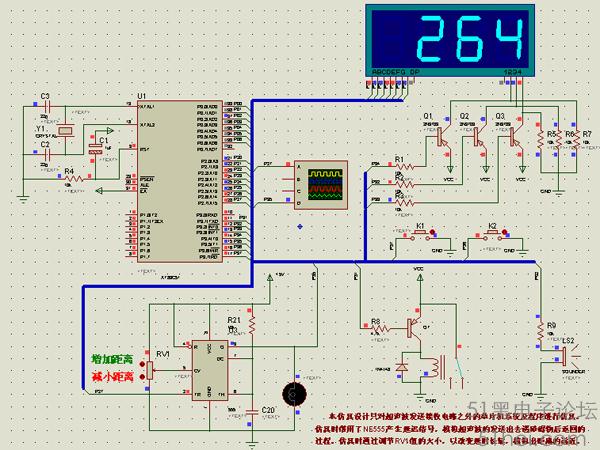

數碼管顯示超聲波測距仿真截圖二

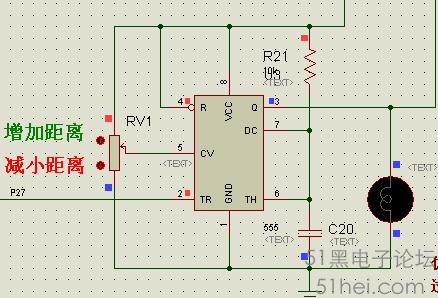

仿真元件原理圖
如何形象的進行如CX20106A接收電路、HC-SR04超聲波測距模塊電路的超聲波測距仿真，這給超聲波測距仿真提出新的問題，能不能制作出上述電路形象的超聲波測距仿真模形，答案是可行的。這里就簡單的說一下，1、首先可以畫一個簡化的接收電路模塊元器件（就是我的用到的仿真模型元件），2、畫出模塊元器件內部電路圖（內部電路圖還是一個555時基延時電路。模塊元器件，是一個特殊的元件，能夠定義為通過電路圖表示的模塊，能夠任意設定層次，由相對較復雜的電路組成。用這種模塊元器件進行的超聲波測距仿真，看上去比較形象直觀。仿真效果是一樣的。下圖中分另是用CX20106A接收電路、HC-SR04超聲波測距模塊電路的超聲波測距仿真。

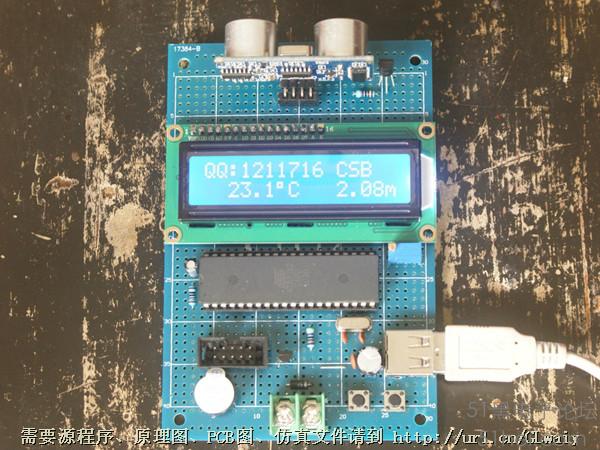

用HC-SR04模塊制作的1602顯示超聲波測距板實物

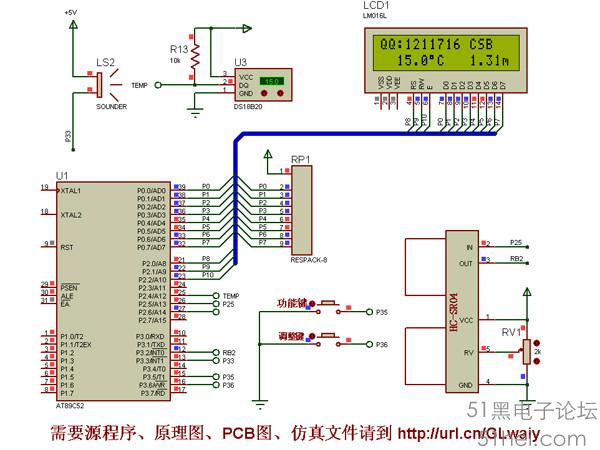

 用HC-SR04模塊制作的1602顯示超聲波測距仿真

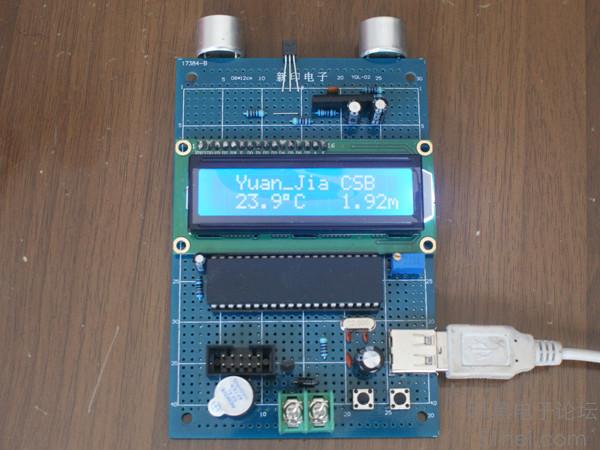

 用CX20106A集成電路制作的1602顯示超聲波測距板

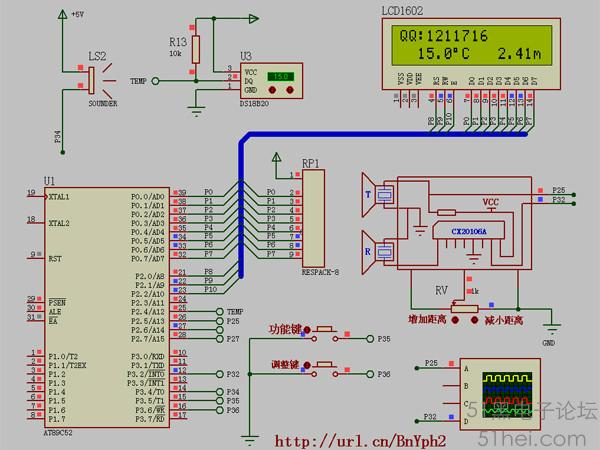

用CX20106A集成電路制作的1602顯示超聲波測距仿真

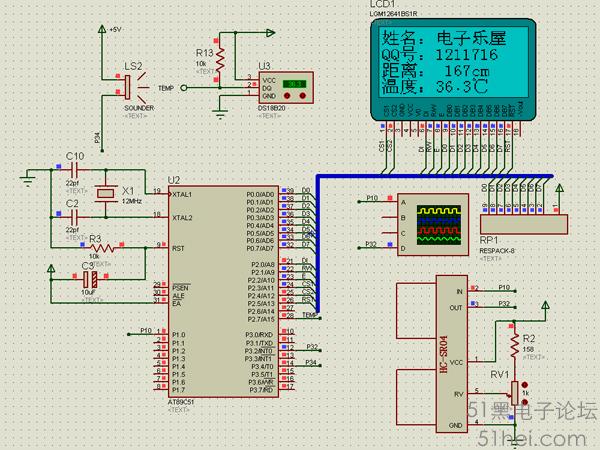

用HC-SR04模塊制作的1602顯示超聲波測距仿真
總之，用用555時基電路來制作一個仿真元件，進行進超聲波測距的仿真，是行之有效的，能較好的解決超聲波測距仿真的難題，為超聲波測距程序編寫調度創造了有利條件。
|
