目前電力系統中使用的電流輸出型變送器有四線制、三線制和兩線制等信號接線方式， 如圖所示.

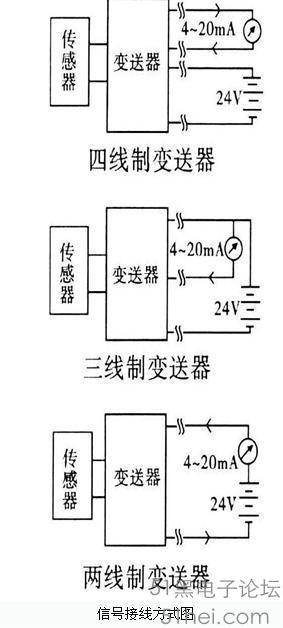

信號接線方式圖
電流輸出型變送器將物理量轉換成4 - 20mA電流輸出， 必然要有外電源為其供電。最典型的是變送器需要兩根電源線， 加上兩根電流輸出線，總共要接4根線， 稱之為四線制變送器。
電流輸出可以與電源公用一根線（公用VCC或者GND ）， 可節省一根線， 稱之為三線制變送器。
4- 20mA電流本身就可以為變送器供電， 見圖2.變送器在電路中相當于一個特殊的負載，特殊之處在于變送器的耗電電流在4- 20mA 之間是根據傳感器輸出而變化的。這種變送器只需外接2根線， 因而被稱為兩線制變送器。工業電流環標準下限為4mA, 因此只要在量程范圍內， 變送器至少有4mA 供電。這使得兩線制變送器的設計和使用成為可能。而且兩線制變送器具有無可比擬的優點：
1） 不易受寄生熱電偶和沿電線電阻壓降和溫漂的影響， 可用非常便宜的較細的導線； 可節省大量電纜線和安裝費用。
2） 在電流源輸出電阻足夠大時， 經磁場耦合感應到導線環路內的電壓， 不會產生顯著影響，因為干擾源引起的電流極小， 一般利用雙絞線就能降低干擾； 兩線制與三線制必須用屏蔽線， 屏蔽線的屏蔽層要妥善接地。
3） 電容性干擾會導致接收器電阻產生有關誤差， 對于4~ 20mA 兩線制環路， 接收器電阻通常為2508 （取樣Uou t= 1~ 5V ） 這個電阻小到不足以產生顯著誤差， 因此， 可以允許的電線長度比電壓遙測系統更長更遠。
4） 各個單臺示讀裝置或記錄裝置可以在電線長度不等的不同通道間進行換接， 不因電線長度的不等而造成精度的差異， 從而實現分散采集、集中控制。
5） 將4mA 用于零電平， 使判斷開路與短路或傳感器損壞（ 0mA 狀態） 十分方便。
6） 在兩線輸出口非常容易增設一兩只防雷防浪涌器件， 有利于安全防雷防爆。
三線制和四線制變送器均不具上述優點， 將被兩線制變送器所取代， 從國外的行業動態及變送器芯片供求量即可略知一斑， 電流變送器在使用時要安裝在現場設備的動力線上， 而以單片機為核心的監測系統則位于較遠離設備現場的監控室里， 兩者一般相距幾十到幾百米甚至更遠。設備現場的環境較為惡劣， 強電信號會產生各種電磁干擾， 雷電感應會產生強浪涌脈沖， 在這種情況下， 單片機應用系統中遇到的一個棘手問題就是如何在惡劣環境下遠距離可靠地傳送微小信號。
兩線制變送器件的出現使這個問題得到了較好地解決。
|
|
