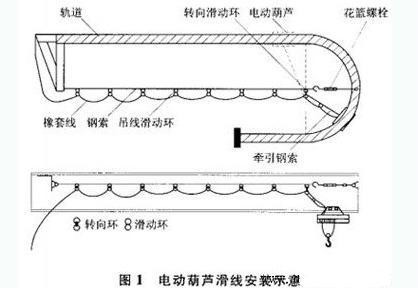

由于電動葫蘆應用廣泛，尤其磨機部位電動葫蘆滑線故障時有發生，給檢修工作帶來不便。本文介紹一種電動葫蘆滑線簡單實用的安裝方法(見圖1)。
1)電動葫蘆多安裝在U型軌道上，針對這個特點，把鋼索布置在軌道中間，工字鋼上部。鋼索采用q~10mm鋼絲繩或圓鋼，端部用花籃螺栓緊固。
2)滑動環為兩圓環相扣，有一定余量，以避免鋼索刮卡。轉向環為兩圓環用螺栓相連，可自由轉動。
3)把一個轉向環一端套在鋼索上，留好電動機引線后把橡套線固定在轉向環下端。把多個滑動環一端穿到鋼索上，再把橡套線分段固定在滑動環下端。前端接電動機，可自由移動。后端接在電源上。
4)在電動機的牽引下，以轉向環為中心，牽引鋼索作直線或圓周運動。
5)直軌道也可采用以上方法。
|
|
