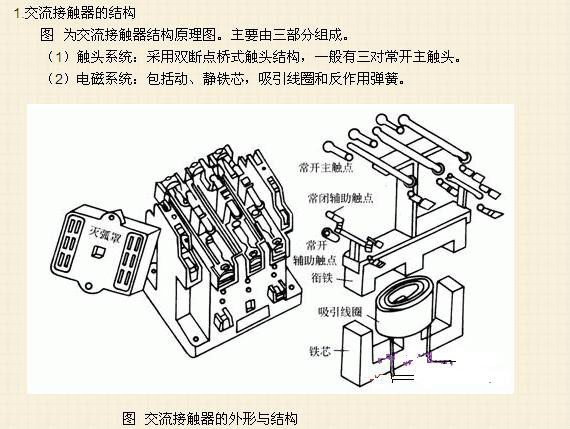

交流接觸器的結構和工作原理

�。�3）滅弧系統：大容量的接觸器（20A以上）采用縫隙滅弧罩及滅弧柵片滅弧，小容量接觸器采用雙斷口觸頭滅弧、電動力滅弧、相間弧板隔弧及陶土滅弧罩滅弧。
　　2.交流接觸器的工作原理
　　當吸引線圈兩端加上額定電壓時，動、靜鐵芯間產生大于反作用彈簧彈力的電磁吸力，動、靜鐵芯吸合，帶動動鐵芯上的觸頭動作，即常閉觸頭斷開，常開觸頭閉合；當吸引線圈端電壓消失后，電磁吸力消失，觸頭在反彈力作用下恢復常態。
