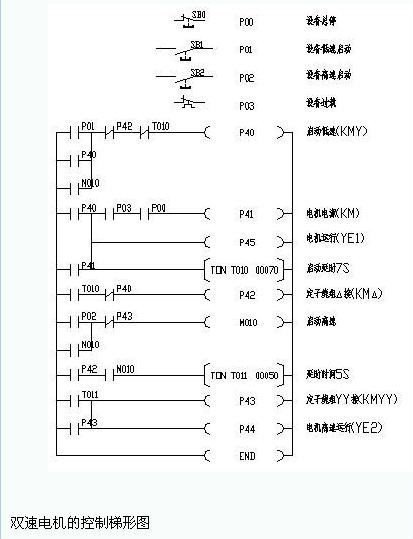

仔細看了下，不是三菱的梯形圖。
我把此梯形圖改成了西門子的
網絡1
LD 低速啟動:I0.0
O 星形:Q0.0
O 請求高速啟動:M0.0
AN 三角:Q0.1
AN 啟動三角延時:T37
= 星形:Q0.0
網絡2
LD 星形:Q0.0
O 電源:Q0.2
LPS
A 熱繼電器:I0.1
A 停止:I0.2
= 電源:Q0.2
LPP
= 低速運行指示:Q0.3
網絡3
LD 電源:Q0.2
TON 啟動三角延時:T37, VW0
網絡4
LD 啟動三角延時:T37
AN 星形:Q0.0
= 三角形:Q0.4
網絡5
LD 高速啟動:I0.3
O 請求高速啟動:M0.0
AN YY接法:Q0.5
= 請求高速啟動:M0.0
網絡6
LD 三角形:Q0.4
A 請求高速啟動:M0.0
TON T38, VW2
網絡7
LD T38
O YY接法:Q0.5
= YY接法:Q0.5
= 高速指示:Q0.6
弄了半下午，大概原理是這樣，不知道是錯對錯。
低速啟動按鈕或是高速起動按鈕都可以觸發電動機把線圈接成星形接法，然后合上電源，電機降壓起動（極數為4P，轉速只有一半）。
七秒后，電機定子繞組改成三角形接法，（極數為4P，轉速只有一半）
如果按了或是先前就按了高速啟動按鈕，過5秒后，就會把定子繞組接成雙Y接法。二組繞組并聯，極數減少一半，速度增加一倍。高速運行。 |
|
