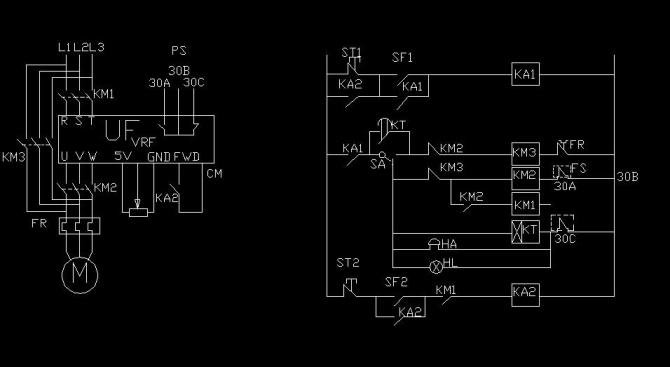

1.線路圖 通用變頻器用繼電器切換變頻與工頻線路如下圖。 2.工作原理 SA為運行方式選擇開關。當SA撥至“工頻運行”時，按下啟動按鈕SF1，中間繼電器KA1吸合并自鎖，KM3動作，電動機M進入“工頻運行”，按下ST1，電動機M停轉。 當SA撥至“變頻運行”時，按動啟動按鈕SF1，KA1動作并自鎖，KM2動作，將電動機M接至UF的輸出端，隨后KM1也動作，此時按下SF2.中間繼電器KA2動作，變頻器的FWD與CM接通，電動機開始升速，進入“變頻運行”狀態。KA2動作后，停止按鈕ST1失去作用，以防止直接通過切斷UF的電源而使M停機。 在變頻器運行剛過程中，如果UF因故障跳閘，則“30B~30A”斷開，接觸器KM2和KM1均斷電，變頻器和電源之間，以及M與UF之間都被切斷；與此同時，“30B~30C”閉合，由蜂鳴器HA和指示燈HL進行聲光報警。同時，使延時繼電器KT線圈帶電，延時結束后，其觸點接通，使KM3動作，M自動進入工頻運轉狀態。此時，操作人員應及時將SA旋至“工頻運行”位置，聲光報警停止。 在變頻器運行時，如按下停止按鈕ST2，中間繼電器KA2斷電，變頻器的FWD與CM之間斷開，M會自動減速，終止停機。 3.應用 此線路可以實現變頻與工頻的切換功能。
|
