用上行和下行換速開關來進行電梯樓層翻轉的原理

ID:107593 · 發表于 2016-3-10 20:27

在傳統的電梯電路中，通常是用樓層感應器的信號來進行樓層的翻轉。這樣井道中每個樓層至少要裝一個感應器，占用PLC的輸入點數多。由于PLC的編程功能十分豐富，所以可以采取利用上行換速和下行換速信號來進行樓層的翻轉，這樣只需要在轎廂側裝兩只感應器，便可實現電梯樓層的翻轉及減速信號的發出，既給安裝帶來方便又節約了成本。

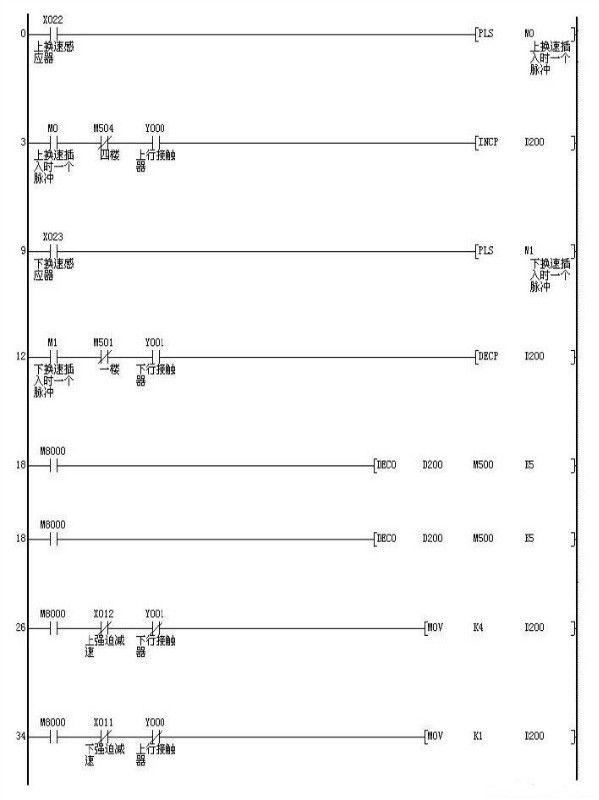

PLC編程梯形圖如下所示（四層電梯為例）

　 1、當電梯上行時，每當上換速感應器插入隔磁板時，使M0有一個周期的觸發。

　　2、M0吸合一下，使寄存器D200內數值增1。

　　3、當電梯下行時，每當下?lián)Q速感應器插入隔磁板時，使M1有一個周期的觸發。

　　4、M1吸合一下，使寄存器D200內的數值減1。

　　5、當電梯下行到最低層，下強迫開關動作時，使D200內的數值強制為1。

　　6、當電梯上行到最高層，上強迫開關動作時，使D200內的數值強制為4。

　�。ㄟ@里以4層為例）

　　這樣，D200內的實際數值就反映了電梯的實際樓層數值，對D200進行解碼，得出M501吸合時為1樓，M502吸合時為2樓，M503吸合時為3樓，M504吸合時為4樓。同時，電梯進行樓層翻轉時也給出了電梯的減速信號。
