雙速電梯電氣原理圖及PLC安裝接線圖

ID:107593 · 發表于 2016-3-10 20:35

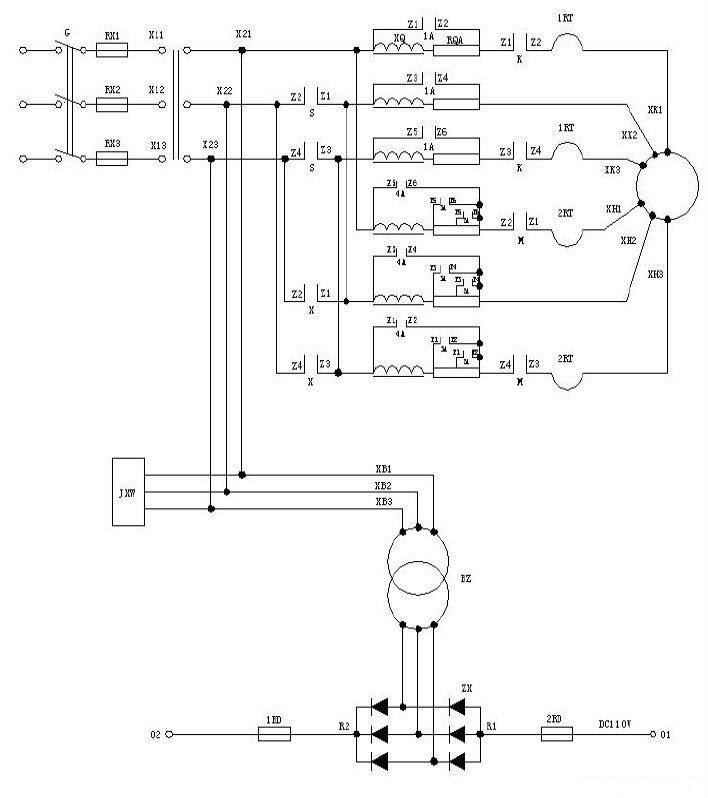

1、雙速電梯電氣原理圖主回路

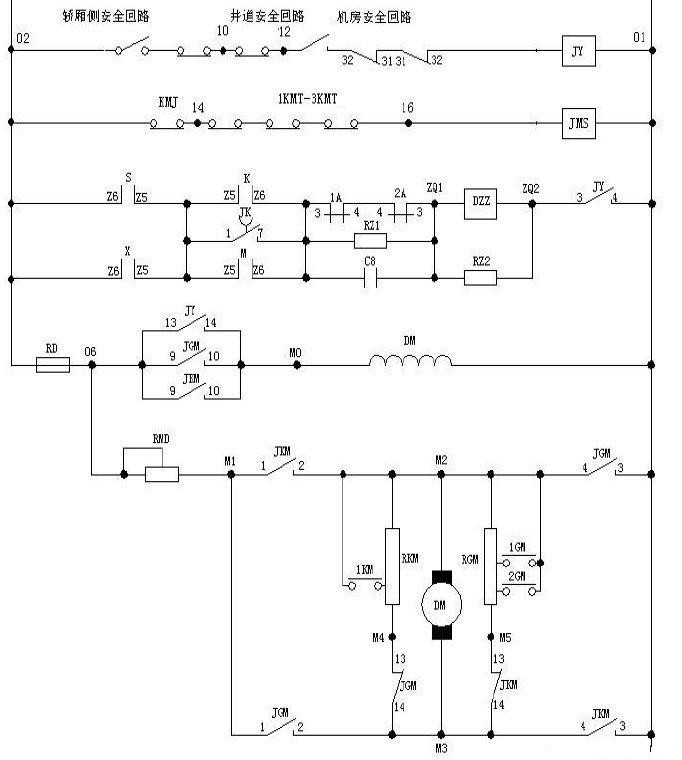

2、安全回路、門鎖回路、制動器、門機回路

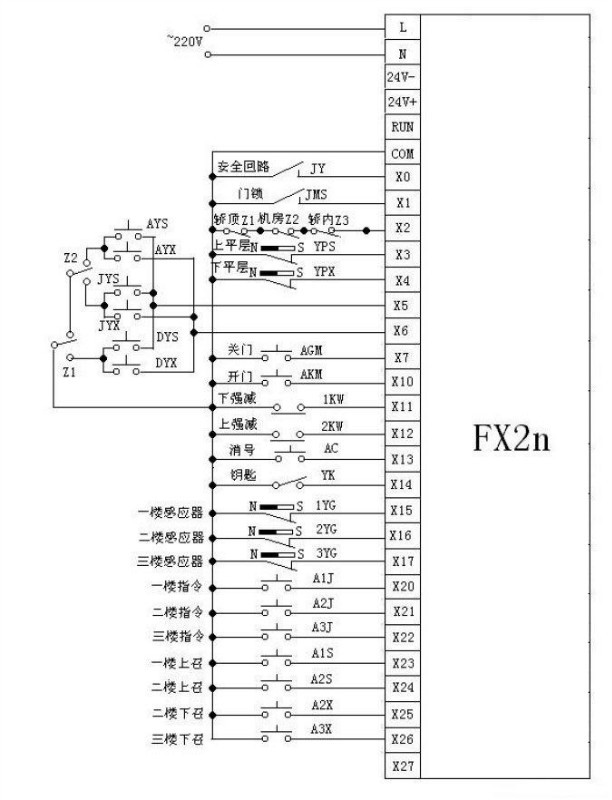

3、PLC接線圖（輸入回路）

　　圖中線號與繼電（接觸）器觸點號可根據實際情況自定義，這里不再畫出。另電源部分與照明部分也未畫出。
4、樓層控制回路

5、指令、召喚信號的登記與消除

6、自動定向回路

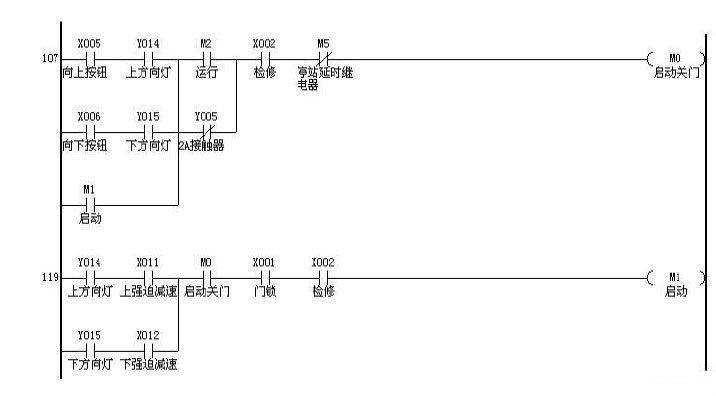

7、啟動關門與啟動

8、開關門繼電器

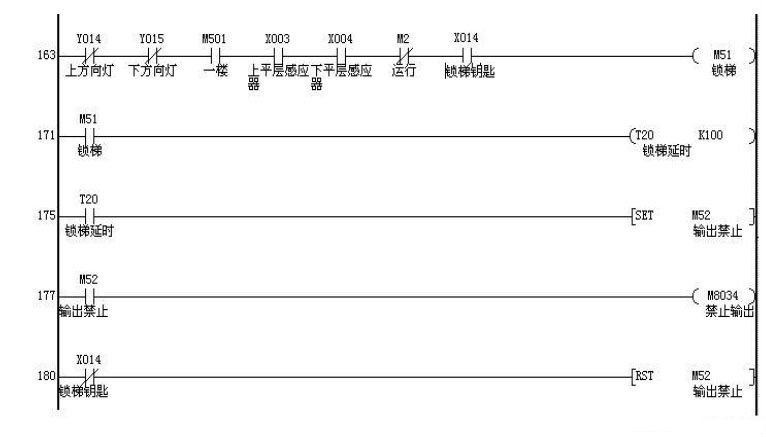

9、基站鎖梯

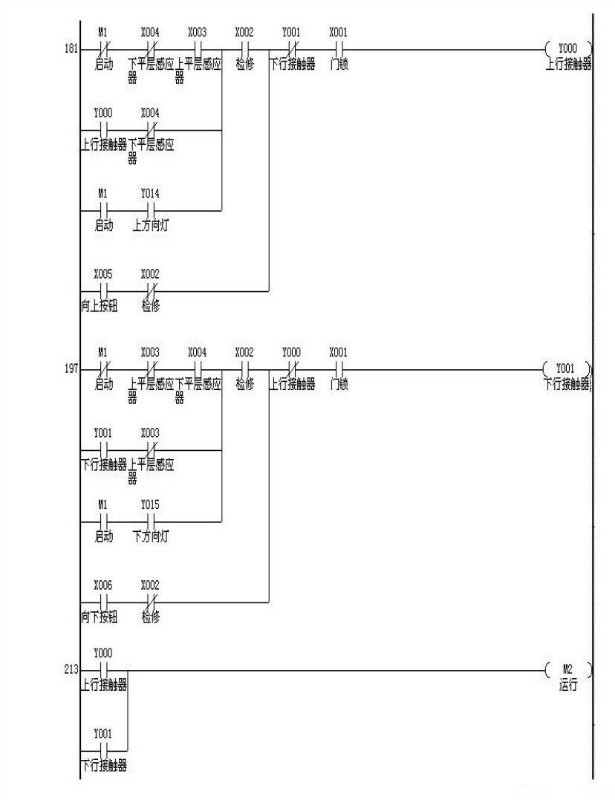

10、上行、下行接觸器，運行繼電器

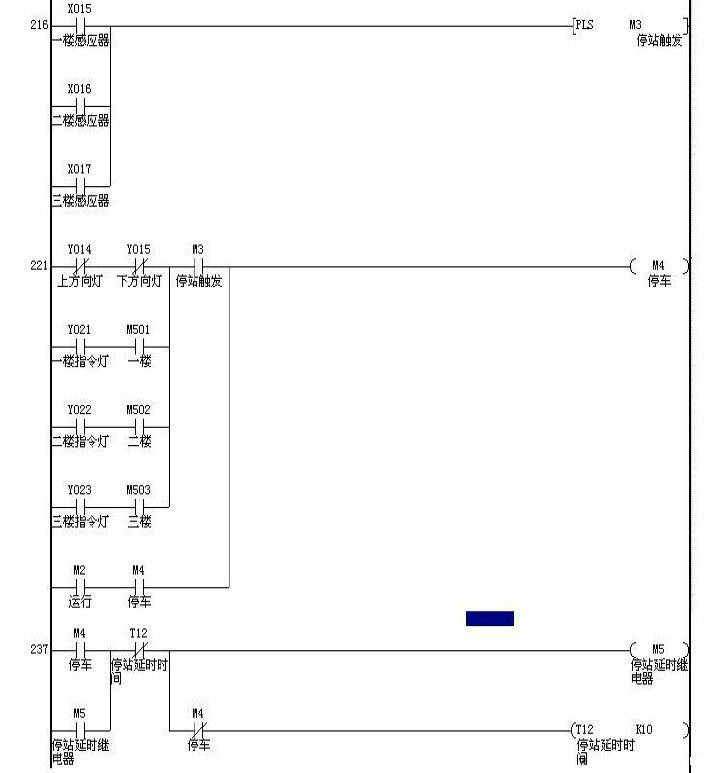

11、停站觸發與停站

12、快車、慢車接觸器，JK 繼電

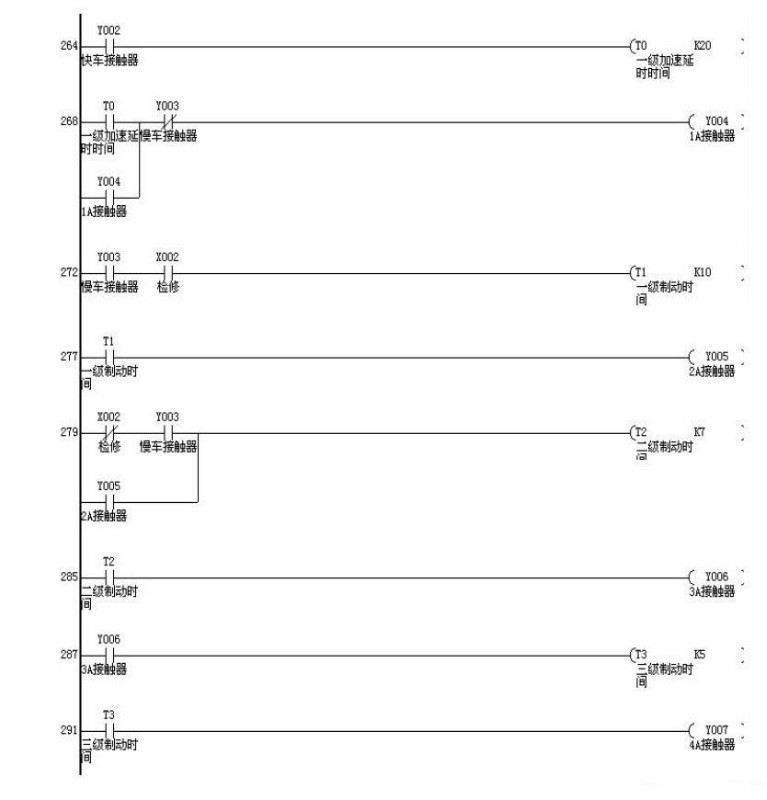

13、1A、2A、3A、4A 接觸器

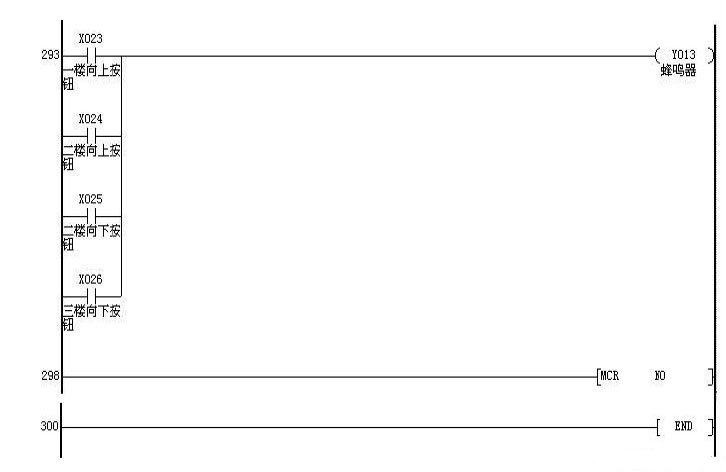

14、蜂鳴器、結束
