1． 實驗任務
如圖所示，P0 端口接動態數碼管的字形碼筆段，P2 端口接動態數碼 管的數位選擇端，P1.7 接一個開關，當開關接高電平時，顯示“12345”字 樣；當開關接低電平時，顯示“HELLO”字樣。

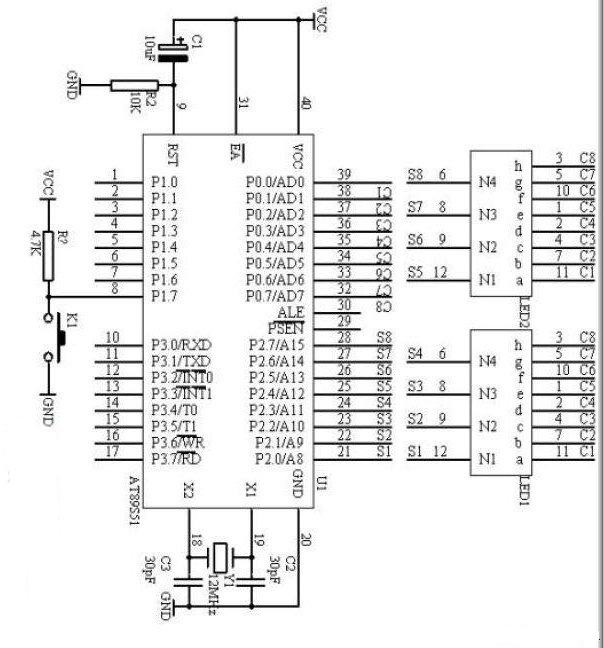

2． 電路原理圖
3． 系統板上硬件連線
�。�1． 把“單片機系統”區域中的P0.0/AD0－P0.7/AD7 用8 芯排線連接到“動 態數碼顯示”區域中的a－h(huán) 端口上；
�。�2．把“單片機系統”區域中的P2.0/A8－P2.7/A15 用8 芯排線連接到“動態 數碼顯示”區域中的S1－S8 端口上；
�。�3． 把“單片機系統”區域中的P1.7 端口用導線連接到“獨立式鍵盤”區域 中的SP1 端口上；
4． 程序設計內容 內
�。�1． 動態掃描方法
動態接口采用各數碼管循環輪流顯示的方法，當循環顯示頻率較高時，利用人眼 的暫留特性，看不出閃爍顯示現象，這種顯示需要一個接口完成字形碼的輸出（字 形選擇），另一接口完成各數碼管的輪流點亮（數位選擇）。 內
（2． 在進行數碼顯示的時候，要對顯示單元開辟8 個顯示緩沖區，每個顯示緩 沖區裝有顯示的不同數據即可。
�。�3． 對于顯示的字形碼數據我們采用查表方法來完成。

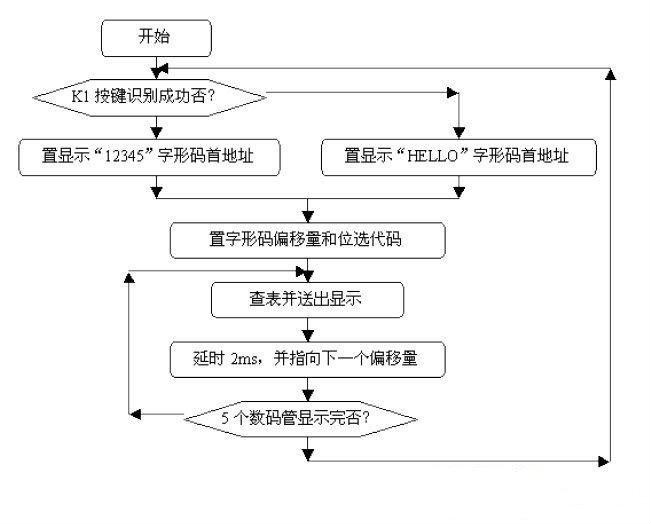

5． 程序框圖
6． 匯編源程序
ORG 00H
START: JB P1.7,DIR1
MOV DPTR,#TABLE1
SJMP DIR
DIR1: MOV DPTR,#TABLE2
DIR: MOV R0,#00H
MOV R1,#01H
NEXT: MOV A,R0
MOVC A,@A+DPTR
MOV P0,A
MOV A,R1
MOV P2,A
LCALL DAY
INC R0
RL A 內
MOV R1,A
CJNE R1,#0DFH,NEXT
SJMP START
DAY: MOV R6,#4
D1: MOV R7,#248
DJNZ R7,$
DJNZ R6,D1
RET
TABLE1: DB 06H,5BH,4FH,66H,6DH
TABLE2: DB 78H,79H,38H,38H,3FH
END
7． C 語言源程序
#include <AT89X51.H>
unsigned char code table1[]={0x06,0x5b,0x4f,0x66,0x6d};
unsigned char code table2[]={0x78,0x79,0x38,0x38,0x3f};
unsigned char i;
unsigned char a,b;
unsigned char temp;
void main(void)
{
while(1)
{
temp=0xfe;
for(i=0;i<5;i++)
{
if(P1_7==1)
{
P0=table1[ i];
}
else
{
P0=table2[ i];
}
P2=temp;
a=temp<<(i+1);
b=temp>>(7-i);
temp=a|b;
for(a=4;a>0;a--)
for(b=248;b>0;b--);
}
}
|
|
