保護器錯誤接線種類，及其可能造成的危險后果整理分析如下，

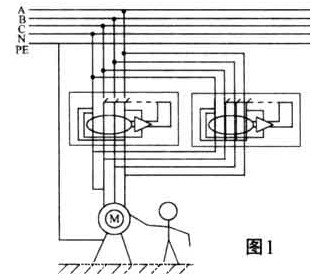

一、漏電保護器并聯(如圖1)
出現保護器并聯的現象，一般有兩種情況：一是個別工程用電量大，暫時買不到額定電流與之匹配的保護器；二是大容量的保護器價格高，而使用小容量的保護器并聯，費用則相對較低。
后果分析：首先，保護器并聯接線時·，兩個保護器的動作電流不可能絕對相等，跳閘的時間就會有先有后，從而導致動作時間延長。其次，在并聯接線狀態下，當一個保護器失靈時，系統將無法保證安全。當系統漏電時，雖然一個保護器動作了，而失靈的保護器不跳閘，主回路仍然帶電，起不到保護作用。另外，由于工作零線混用，會引起誤跳閘現象。

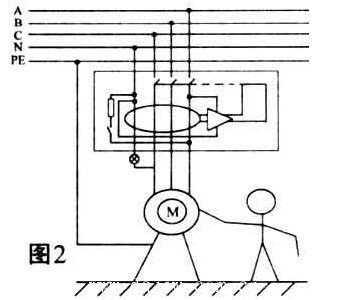

二、工作零線斷線(如圖2)
這是一種比較危險的現象。當工作零線在電源側斷線時，保護器的負荷側零線將會帶電。一是因?yàn)?20V的電源會通過放大器的電源串到零線上使零線帶電；二是如果保護器帶有單相負荷，電源會通過負載串到零線上，對用電人員造成人身傷害。三是由于零線斷線，放大器無工作電源，當回路發生漏電時，無法跳閘。

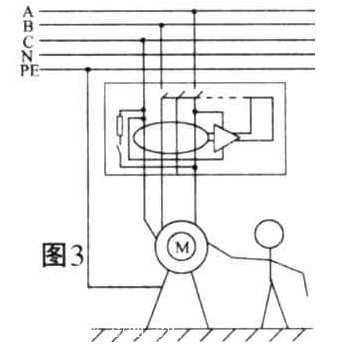

三、工作零線端子代替相線端子使用(如圖3)
發生這種情況的主要原因，是原來的漏電保護器觸頭或端子，有一相因負荷過大或接觸不良被燒壞，操作人員違章作業將相線接在零線端子上，違章使用。
可能造成的不良后果是：①用電設備將會有一相長期帶電(如圖3中的C相)。因?yàn)楣ぷ髁憔�在經過漏電保護器內部時，沒有設置斷開觸點，進出端子是直接聯通的。②漏電保護器為220V跳閘電源時，會將放大器燒壞；漏電保護器為380V跳閘電源時，可能會因缺一相電而無法跳閘。兩種情況的結果都是使漏電保護器的保護功能失靈。③檢修設備時，可能會因有一相電源斷不開而出現觸電事故。

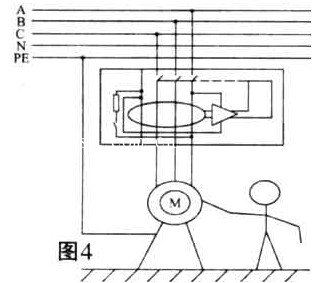

四、工作零線不接，進出線端子懸空(如圖4)
這種情況多出現在對焊機的漏電保護器上。由于電流很大，把電纜芯線兩根并一根，造成芯線數量不夠，就把工作零線省了。如果保護器內部放大器用的是相線與工作零線間的電源，不接零就沒有220V跳閘電源，漏電保護器不起作用。

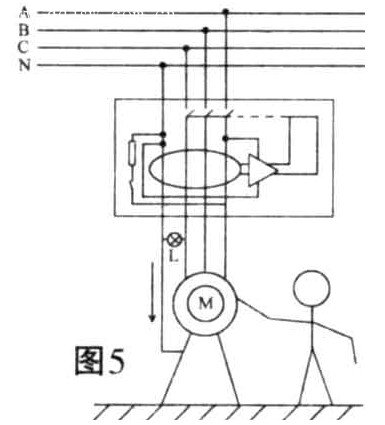

五、工作零線接地(設備外殼，如圖5)
四極漏電保護器帶有單相荷載時，如果工作零線接地或接設備外殼，工作電流就會有一部分沿著接地點流出，而不經過零序互感器回流。零序互感器會檢測出這部分流人接地點的電流，并驅動跳閘機構切斷回路電源，這樣就造成系統無法正常工作，產生誤動作。

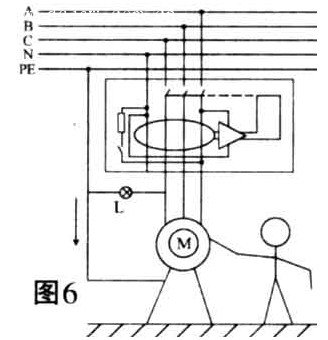

六、保護零線當工作零線使用(如圖6)
在正常情況下，保護零線是沒有電流通過的(泄漏電流忽略不計)。如果在四極漏電保護器系統中有單相荷載，而且跨接在相線與保護零線之間，單相設備一啟動，漏電保護器就會跳閘，系統將無法正常工作。圖6中標出的電流方向，單相荷載為“漏電電流”提供了一個通路。

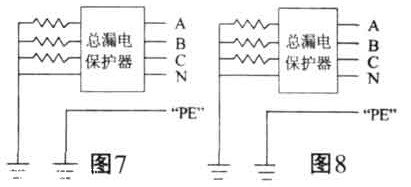

七、保護零線不與變壓器中性點連接(如圖7)
圖7中的“保護零線"PE實際上是保護接地。這種情況常出現在總配電箱的漏電保護器前端。當施工現場電源變壓器與其他用戶共用時，其他用戶沒有采用TN—S接零保護系統。進入施工現場總配電箱的電纜，在總箱漏電保護器前端，零線應分為兩根，其中，一根做保護零線PE，另一根進入總箱漏電保護器，從總箱漏電保護器出來就成為工作零線。按照?qǐng)D7的接線，如果與其他用戶共用一個低壓系統，就造成了一部分設備采用保護接地，另一部分設備采用保護接零的違章現象，這是《施工現場臨時用電安全技術規范》第4．1．3條所明令禁止的。原因是“PE”在漏電保護器的前端沒有與零線連接而只做了接地，“PE”是假的。
八、保護器部分輸出線與其他線路混用(如圖8)
造成這種情況的主要原因是：非電工人員亂接電線。分析：(1)保護器輸出的相線與非本保護器輸出的工作零線組成的單相220V電源，只要有負載電流流過，保護器就會跳閘，造成系統無法正常工作，還會影響到與其相關的保護器。(2)如果負載能工作，說明保護器已經失靈，不起保護作用了。

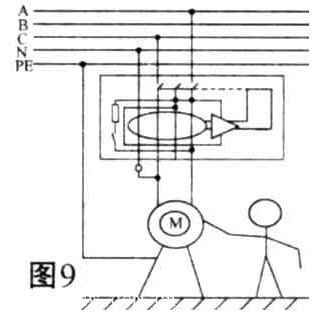

九、相線缺相不接(如圖9)
對焊機、電焊機電源為兩相380V，有一相端子不用就被省略了。當保護器內部工作電源為380V時，就可能有一端正巧接在被省略的電源線上，會造成跳閘回路無工作電源，使保護器失靈。漏電保護器是保證施工現場用電安全的重要裝置，必須正確接線，保持其靈敏可靠。以上列舉的錯誤接線方法是我們?cè)诎踩珯z查中發現的實例，僅有四根進線的保護器，發現的錯誤接線就達九種之多。相關工作人員在掌握漏電保護器原理和使用方法的同時，應嚴格按照相關標準和規范要求，對施工臨時用電進行監督管理，防止觸電事故的發生。
|
