保證任何情況下的正常供電，是許多行業電子設備安全工作的重要基礎。為此，除工業電網正常供電外，還需配備UPS供電系統。UPS電源是保障供電穩定和連續性的重要設備，其主機智能化程度高，儲能器材采用免維護蓄電池。雖說各企業配置的UPS供電系統設備型號及系統容量有所不同，但其原理和主要功能基本相同。在UPS電源類型選擇上都選擇了在線式，這是因?yàn)樵诰�式UPS電源系統具有對外設備供電的零時間切換，自身供電時間的長短可選，并具有穩壓、穩頻、凈化的特點。
UPS電源系統組成及基本原理
UPS電源系統由4部分組成：整流、儲能、變換和開關控制。其系統的穩壓功能通常是由整流器完成的，整流器件采用可控硅或高頻開關整流器，本身具有可根據外電的變化控制輸出幅度的功能，從而當外電發生變化時（該變化應滿足系統要求），輸出幅度基本不變的整流電壓。凈化功能由儲能電池來完成，由于整流器對瞬時脈沖干擾不能消除，整流后的電壓仍存在干擾脈沖。儲能電池除可存儲直流直能的功能外，對整流器來說就象接了一只大容量電容器，其等效電容量的大小，與儲能電池容量大小成正比。
當市電正常380Vac時，直流主回路有直流電壓，供給DC-AC交流逆變器，輸出穩定的220Vac交流電壓，同時市電對電流充電。當任何時候市電欠壓或突然掉電，則由電池組通過隔離二極管開關向直流回路饋送電能。從電網供電到電池供電沒有切換時間。當電池能量即將耗盡時，不間斷電源發出聲光報警，并在電池放電下限點停止逆變器工作，長鳴告警。不間斷電源還有過載保護功能，當發生超載（150%負載）時，跳到旁路狀態，并在負載正常時自動返回。當發生嚴重超載（超過200%額定負載）時，不間斷電源立即停止逆變器輸出并跳到旁路狀態，此時前面空氣開關也可能跳閘。消除故障后，只要合上開關，重新開機即開始恢復工作。
UPS中電流傳感器的應用
霍爾電流傳感器1發出信號并進行反饋，以控制晶閘管的觸發角，電流傳感器2發出的信號控制逆變器，傳感器3控制浮充電源。用霍爾電流傳感器進行控制，保證逆變電源正常工作。由于其響應速度快，特別適用于計算機中的不間斷電源。

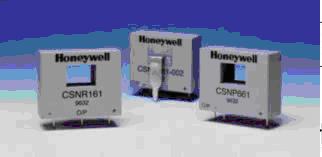

Honeywell閉環電流傳感器CSN系列
閉環電流傳感器CSN系列是基于霍爾效應及零磁場平衡原理（反饋系統）來測量電流的。傳感器內部磁場總是被控制在零點，用以平衡零磁場的電流是流過導體的初級電流乘以初次線圈的比例系數。閉環電流就是傳感器的輸出，它隨時反映了初級電流根據次級線圈匝數衰減后的變化情況，電流輸出可通過外接電阻轉換為電壓輸出。
CSN系列閉環電流傳感器特征
最高測量電流可達1200A
可測量AC、DC和脈沖電流
最高的信價比
快速響應、無過沖
高負載能力
初級和次級間的高性能電路隔離
尺寸小、重量輕
推薦產品：
型號 測量量程
CSNE151-104 25A
CSNE151-204 50A
CSNF161 100A
CSNR161 125A
CSNS100M/200M/300M-002 100A/200A/300A
|
