三菱PLC取指令與輸出指令

[復制鏈接]
跳轉到指定樓層
樓主
ID:107593 發表于 2016-3-11 01:31 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
三菱PLC有基本邏輯指令20或27條、步進指令2條、功能指令100多條(不同系列有所不同)。本文以三菱FX2N為例,介紹其基本邏輯指令和步進指令及其應用。
三菱FX2N系列PLC的共有27條基本邏輯指令,其中包含了有些子系列PLC的20條基本邏輯指令。

取指令與輸出指令(LD/LDI/LDP/LDF/OUT)
(1)LD(取指令) 一個常開觸點與左母線連接的指令,每一個以常開觸點開始的邏輯行都用此指令。
(2)LDI(取反指令) 一個常閉觸點與左母線連接指令,每一個以常閉觸點開始的邏輯行都用此指令。
(3)LDP(取上升沿指令)  與左母線連接的常開觸點的上升沿檢測指令,僅在指定位元件的上升沿(由OFF→ON)時接通一個掃描周期。
(4)LDF(取下降沿指令)  與左母線連接的常閉觸點的下降沿檢測指令。
(5)OUT(輸出指令) 對線圈進行驅動的指令,也稱為輸出指令。
取指令與輸出指令的使用如圖1所示。

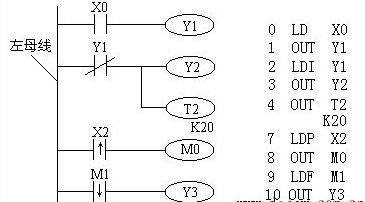

圖1 取指令與輸出指令的使用

取指令與輸出指令的使用說明:
1)LD、LDI指令既可用于輸入左母線相連的觸點,也可與ANB、ORB指令配合實現塊邏輯運算;
2)LDP、LDF指令僅在對應元件有效時維持一個掃描周期的接通。圖3-15中,當M1有一個下降沿時,則Y3只有一個掃描周期為ON。
3)LD、LDI、LDP、LDF指令的目標元件為X 、Y 、M 、T、C、S;
4)OUT指令可以連續使用若干次(相當于線圈并聯),對于定時器和計數器,在OUT指令之后應設置常數K或數據寄存器。
5)OUT指令目標元件為Y、M、T、C和S,但不能用于X。
