一個關于STM32定時器內部主從互聯的話題

    在STM32 各系列的參考手冊里對各個定時器都有很詳細而龐大的描述，不過經常會有人在這里遇到點障礙。我們不妨以一個問題入手。

    STMCU社區網站有人咨詢如下話題：

    我在使用STM32F407芯片，想用TIM10作為主定時器輸出給TIM9，TIM10作為TIM9的計數時鐘。但是我在TIM10寄存器中沒有找到相應的寄存器設置。比如當把TIM2作為主定時器的時候，可以在定時器的TIM2_CR2寄存器下的MMS[2：0]位設置通道幾作為內部互聯輸出。TIM11也找不到這樣的寄存器，請問定時器11應該怎么配置成內部互連輸出。謝謝。

    咨詢者大致意思是說想把TIM10做MASTER，并為TIM9提供時鐘。但找不到關于TIM10的主從模式的配置寄存器。TIM11也找不到相應寄存器。

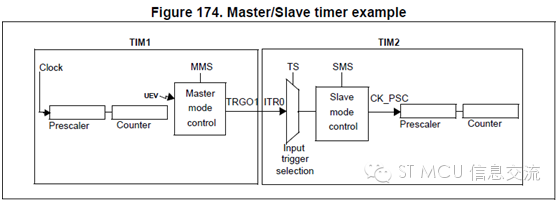

    如果一個TIMER能配置為MASTER模式，就得有觸發輸出端，即TRGO；如果某TIMER能配置為SLAVE模式, 自然得有內部觸發輸入端，即ITRn[n=0~3]。這樣通過把前一級TIMER的TRGO內部連接到下一級TIMER的ITRn，形成主從級聯關系。

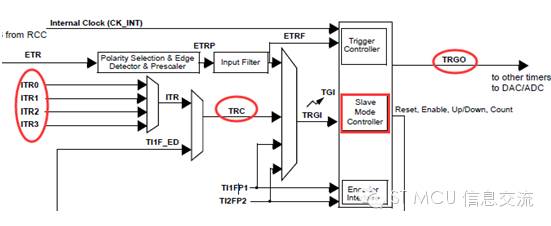

    下面截圖是STM32高級定時器功能框圖的一部分，不難看出，它既可作MASTER也可作SLAVE。

    現在我們去STM32F4系列的參考手冊RM0090找找咨詢者提到過的TIM2 、TIM10、 TIM11 的功能框圖。

    顯然，TIM2支持主、從模式配置。 繼續看看TIM10 TIM11的框圖。

    從TIM10/11/13/14的功能框圖能一眼看出它們根本不支持定時器間的內部主從級聯，既不能做MASTER也不能做SLAVE。自然也就沒有相關的配置寄存器。

   到這里，咨詢者的答案也就基本出來了。我們順便再多看一幅框圖：

    上圖是STM32F4系列芯片里TIM9和TIM12的功能框圖部分，可以看出這兩個TIMER跟前面提到的TIM10/TIM11 又不一樣，可以配置為SLAVE模式，但不能配置為MASTER模式，因為它沒有TRGO輸出端。

    總體上講，STM32芯片里定時器較多，往往根據功能特征分為幾類。各類TIMER功能上會有差異，這點要注意。

    繼續回到上面的話題，即使某TIMER支持主從模式的功能，但在跟它建立主從關系的定時器選擇上并非隨心所欲的，不是說你想跟誰聯就跟誰聯，想接哪個通道就可以接哪個通道，而是要遵照相關的約定。我們以上面的TIM2 為例來看下。


    從上圖可以看出，如果TIM2工作在slave模式，就只有TIM1/8/3/4之一可以與之構成主從關系，而且ITRn 也有規定，比方TIM1的TRGO 就只能從TIM2的ITR0進。如果TIM2做MASTER時，只有TIM3/4/5可以配合做它的SLAVE。

小結下：

1、不是所有定時器都支持定時器內部主從互聯。其中部分完全不支持內部主、從互聯；有的只支持從模式下的互聯；

2、即使支持TIMER的互聯模式，但互聯的定時器及相關通道也是有相關約定的。
