不熟悉傳統電氣控制的怎樣編制PLC應用程序

ID:108615 · 發表于 2016-3-13 01:51

PLC控制技術已深入到各行各業的電氣控制技術中，隨著PLC價格的下降，傳統的繼電器----接觸器控制電路將越來越少。相應地從事PLC應用開發人員具有繼電器----接觸器控制的經驗的也在逐漸減少。也就是說，現在打算或準備從事PLC應用開發而對傳統的繼電器---接觸器控制不太熟悉，甚至毫無經驗的人員正在逐漸增多。而完成PLC控制項目開發的關鍵是控制原理圖的設計和應用程序的編制。如何使這類人員能夠快速地熟悉和掌握PLC應用開發將成為一個課題。

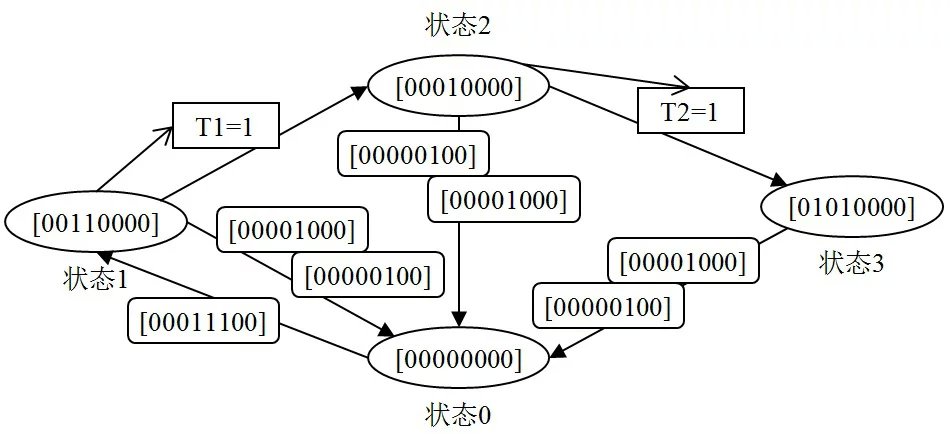

下面是一個狀態轉換圖，圖中橢圓框內為輸出點狀態，圓角矩形框內為狀態轉換的輸入點條件，矩形框內為狀態轉換的內部點條件。

請以三菱PLC為例編制梯形圖程序。設輸出點為Y07-Y00，輸入點為X07-X00，T1和T2為定時器，定時值分別是10s和1s。
能花多少時間編制出？該程序的功能是什么？試了，你一定知道！
詳見《電子報》2015年第28期第9版。
