06.把機架上已加工好的拆下來，做模本
07.在一面貼上強力雙面膠
08.和待加工的圓片重疊在一起
09.保證完全重合

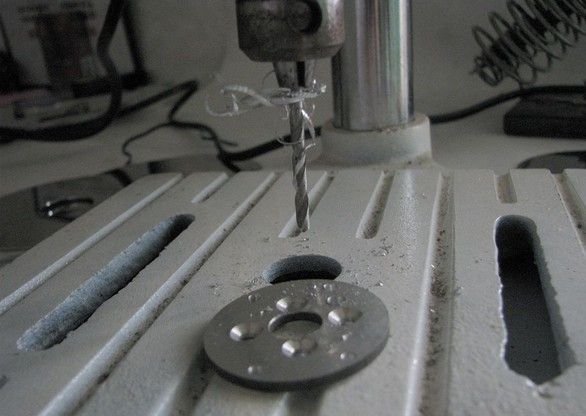

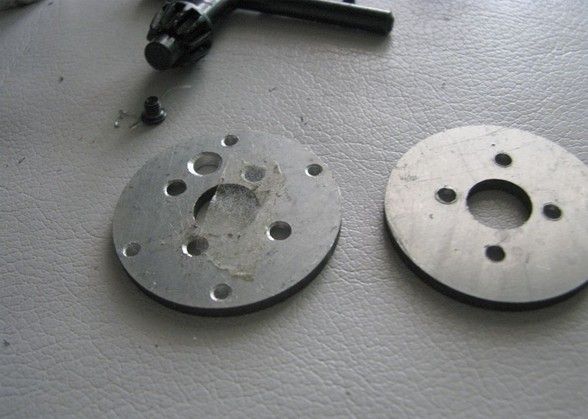

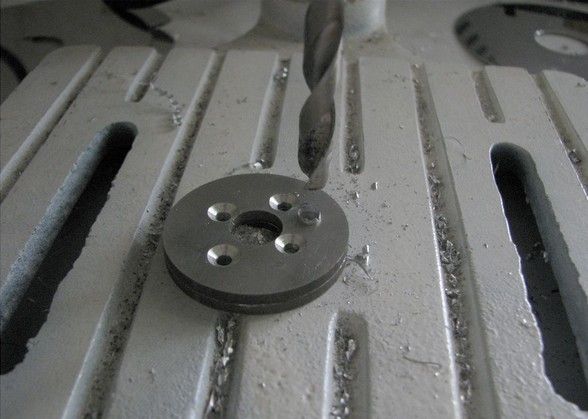

10.鉆出5.0mm的孔
11.再用6.2mm的鉆頭做一下孔的沉頭效果，去除孔邊緣的棱角
12.電機穿線孔完成
13.開始鉆尾管夾螺絲孔

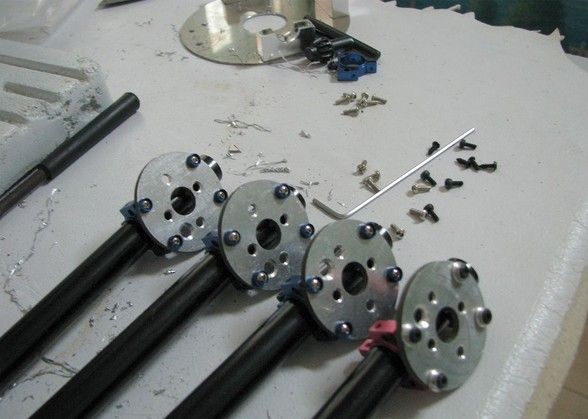

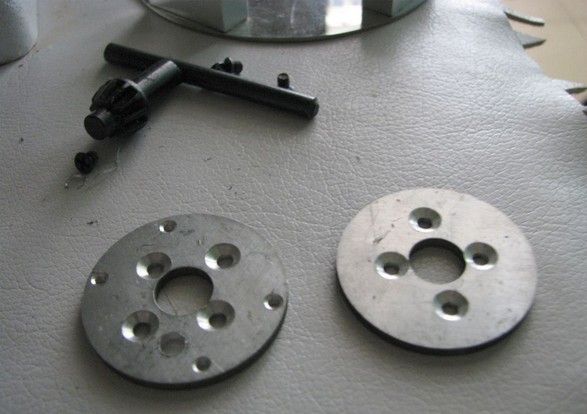

14.全部完成
15.背面

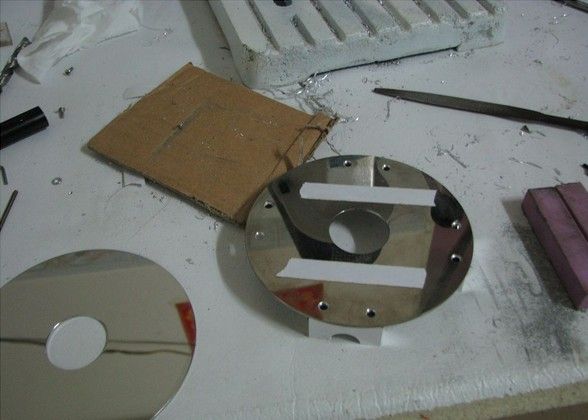

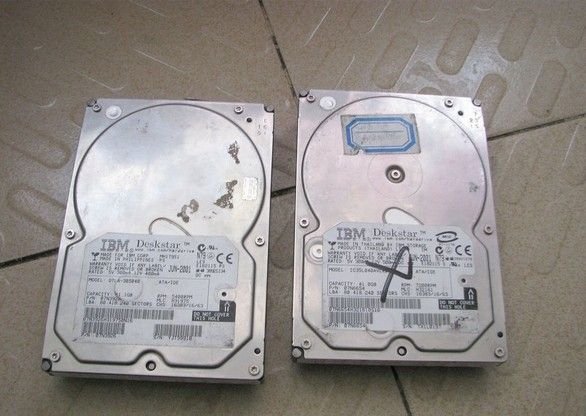

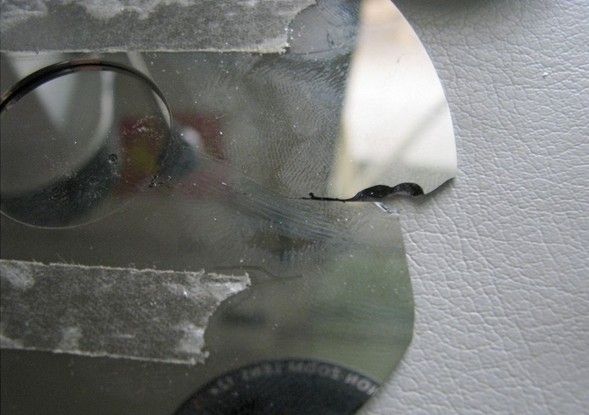

好了，電機固定片做完。下面該加工硬盤片了，用已做好的機架上硬盤片做模具，把盤片用雙面膠粘在一起盡量重合，然后用臺鉆開螺孔。這次買硬盤時沒注意，買到了傳說中的IBM玻璃盤 ，表面看起來和鋁盤片一樣，鉆孔時才發現不對勁，壓下鉆頭時居然鉆不下去，一使勁，盤片碎了，拿起來一看：玻璃盤 ，My god!!!16.加工硬盤片時，出現了意外。竟然買到了傳說中的IBM玻璃盤
18.早上剛到的電直配件

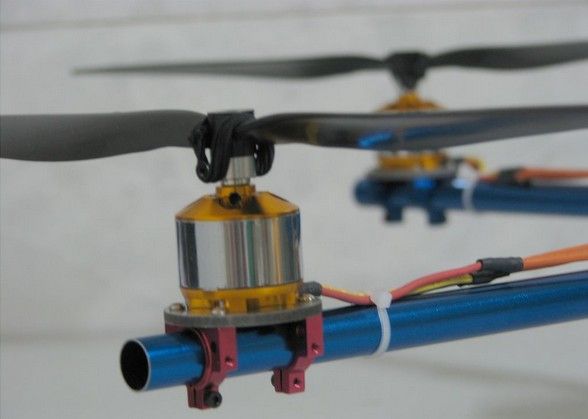

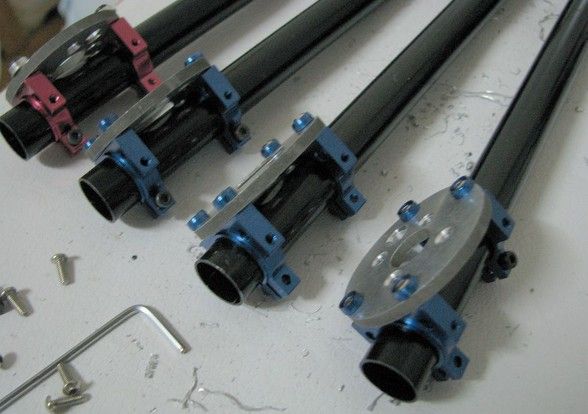

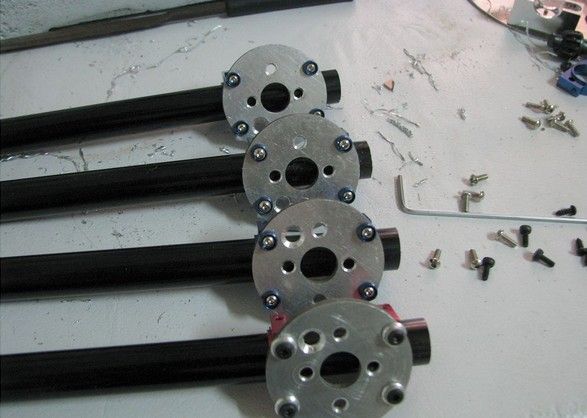

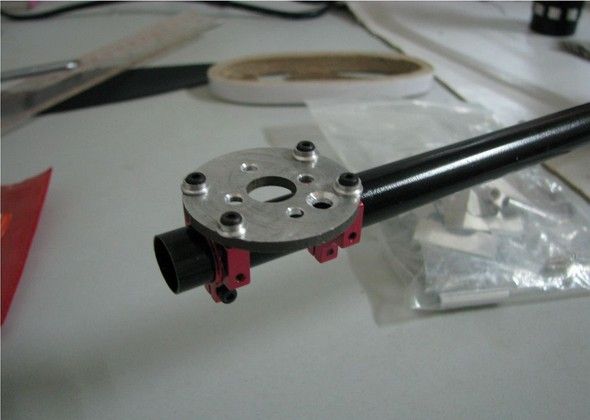

19.電機固定座安裝完成的樣子
20.旁邊的是450電直腳架
21.電機固定座正面
22.近點看看
23.覺得不過癮的話，再來個側面

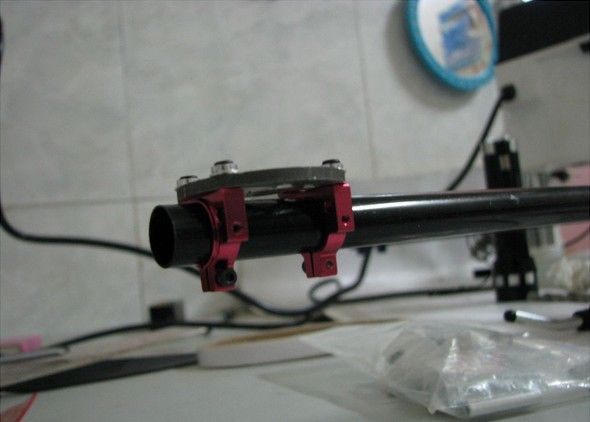

24.背面尾管夾的固定情況
25.換個角度

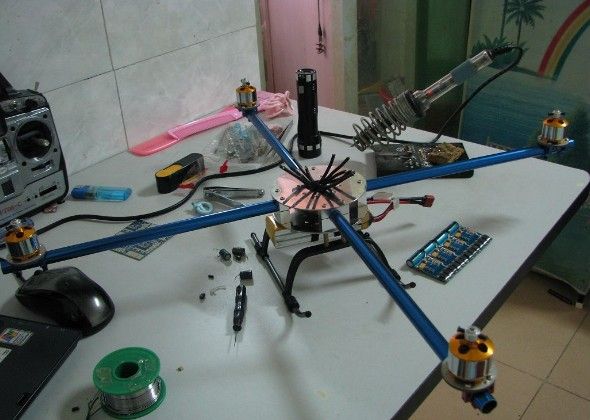

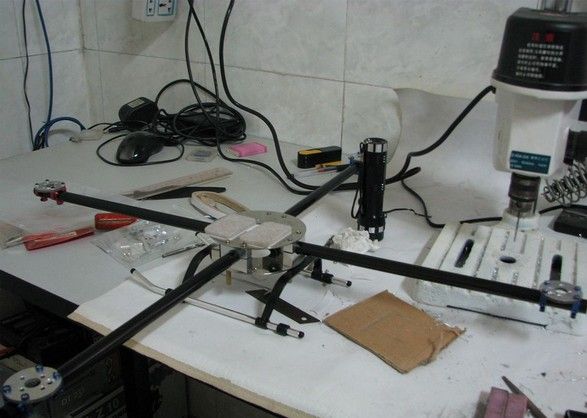

26.用另一機架上的硬盤片裝上，看看效果先

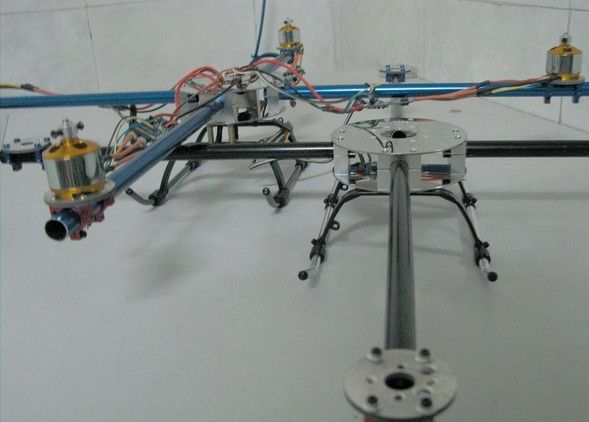

27.用原機架的硬盤片把新機架裝起來，看下效果先
28.四軸的“機頭”
29
30.

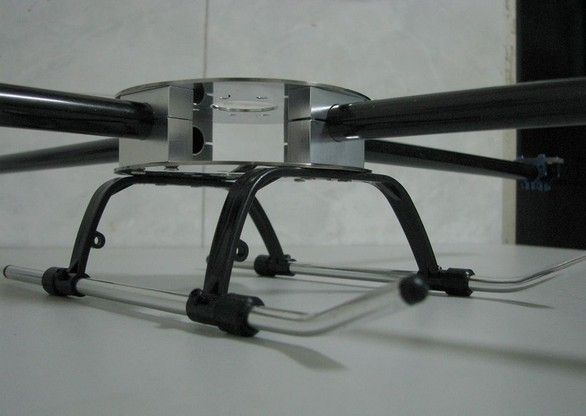

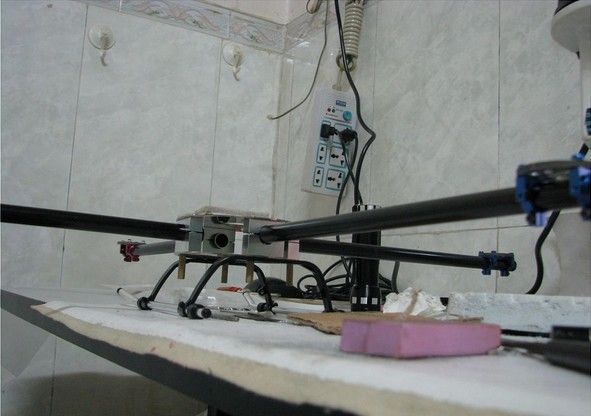

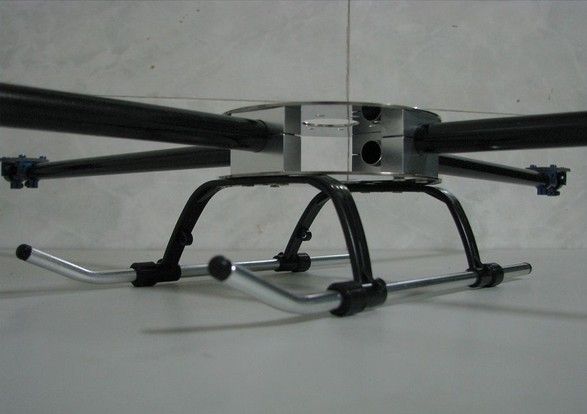

31.仰視

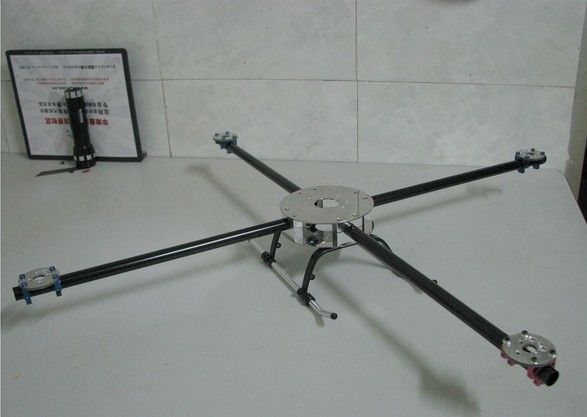

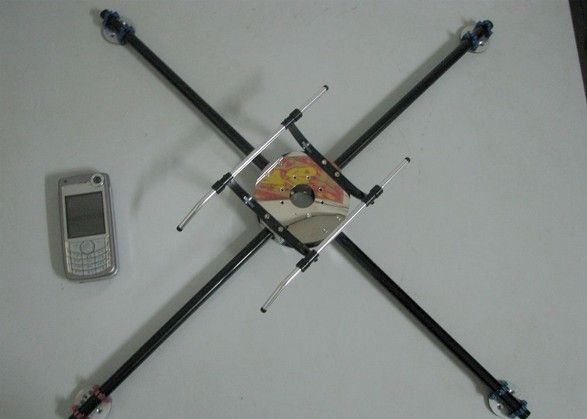

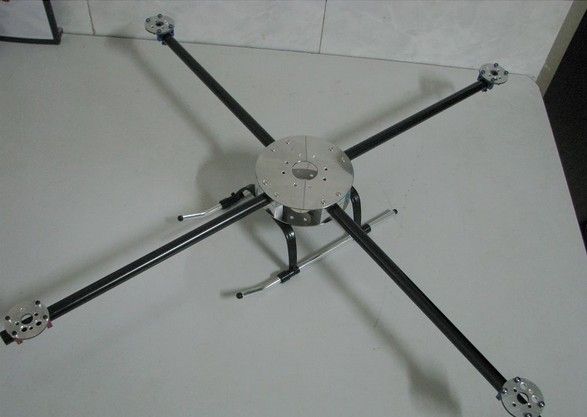

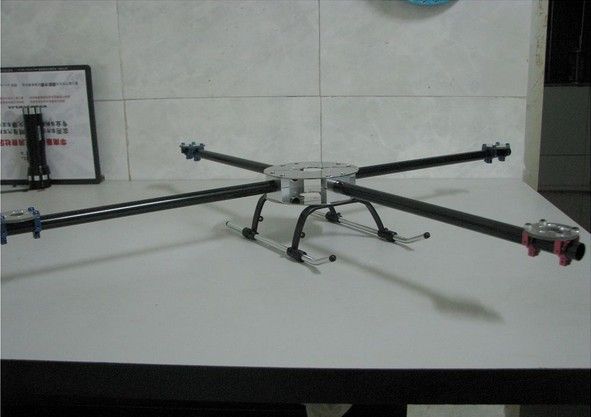

32.俯視。整體工作已完成，現在只差硬盤片了

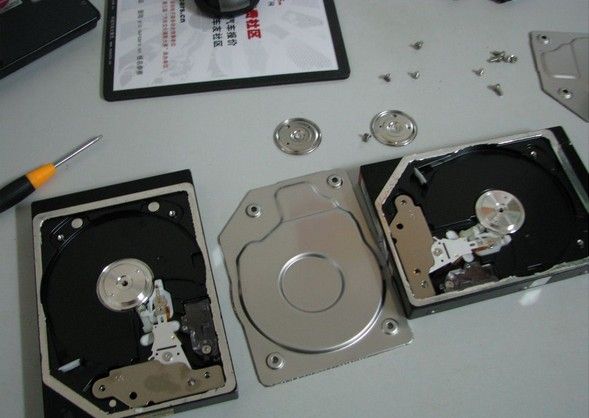

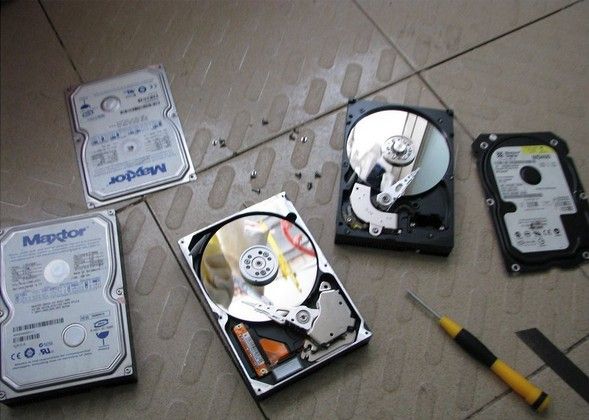

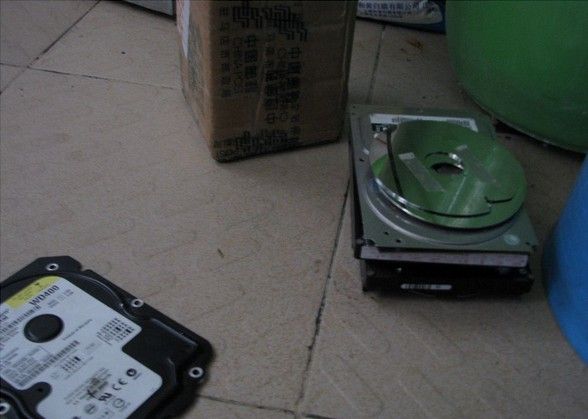

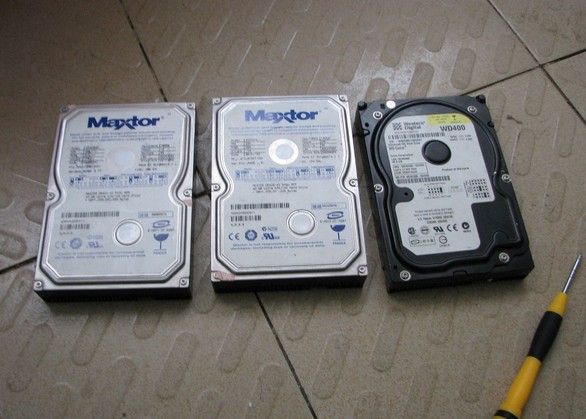

沒辦法還得去一次電子市場。又買回兩塊舊硬盤，不管三七二十一趕快拆開看看，松了口氣，這回是鋁盤片。33.中午火速趕到華強北，買回3個硬盤
34.幾乎8、9成新，看成色還能用，都是40G

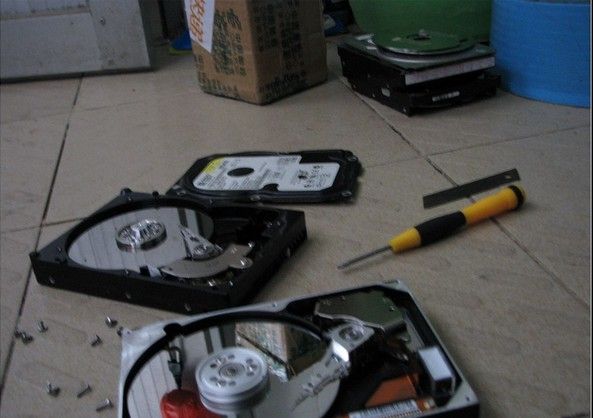

35.不管三七二十一，拆開看看再說
36.都是單體盤片的
37.盤片拆出來了，這回的是鋁盤
38.做廢的IBM玻璃盤

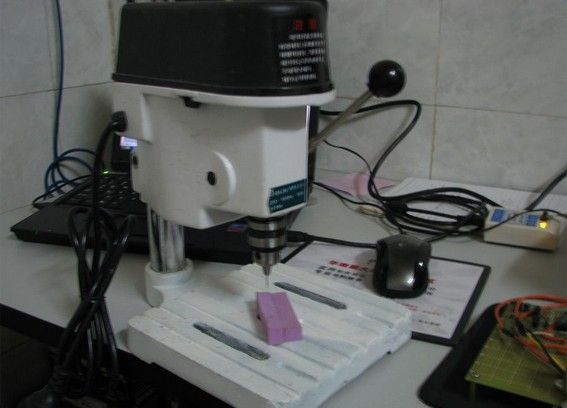

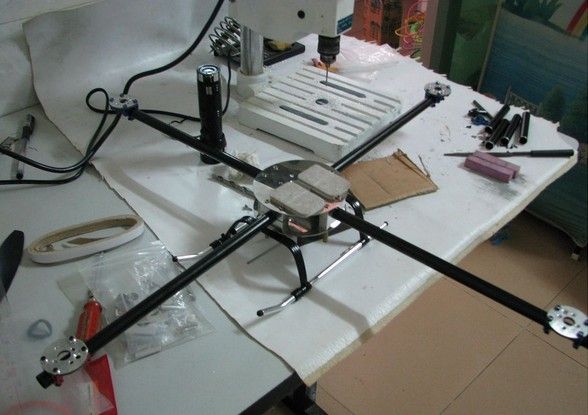

39.開工

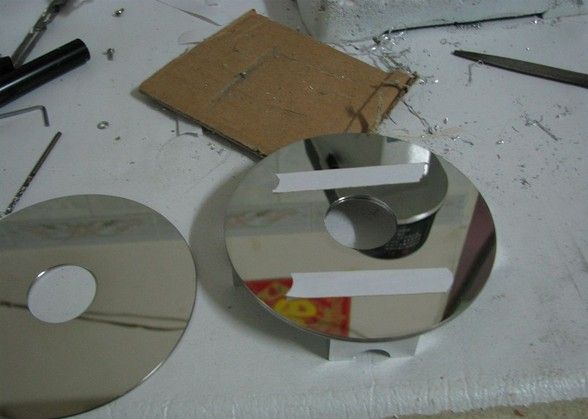

40.貼上雙面膠
41.把盤片重疊放好42.再放第二張盤片

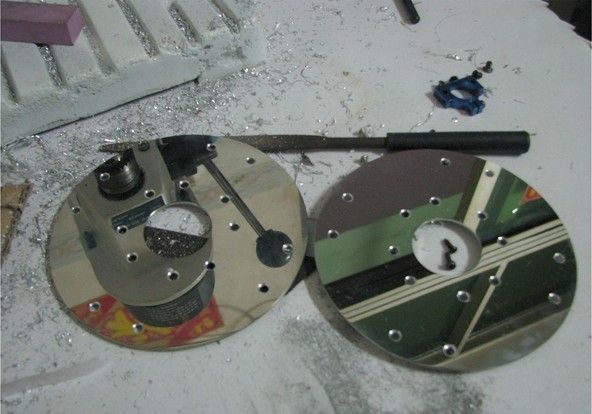

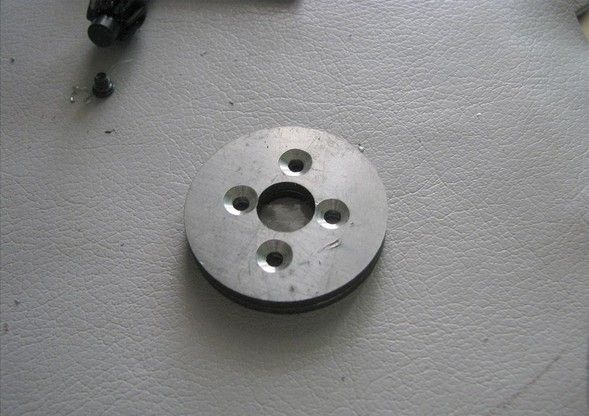

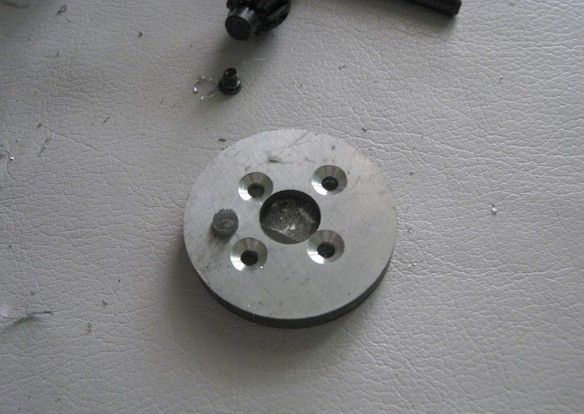

43.加工好的成品
44.鉆孔邊緣都做了沉頭處理

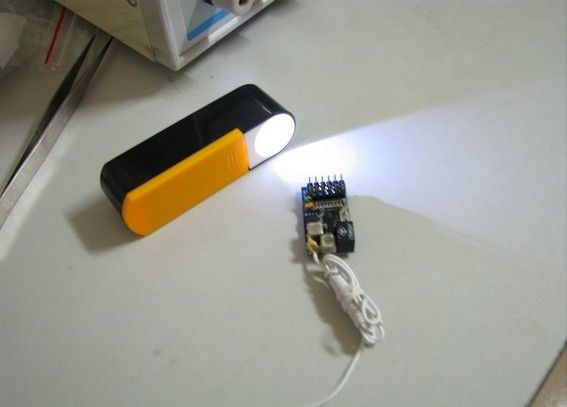

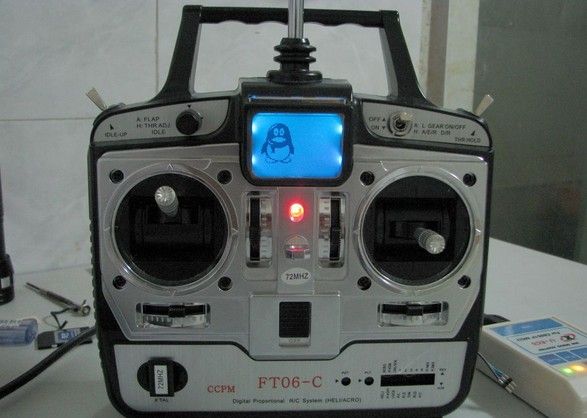

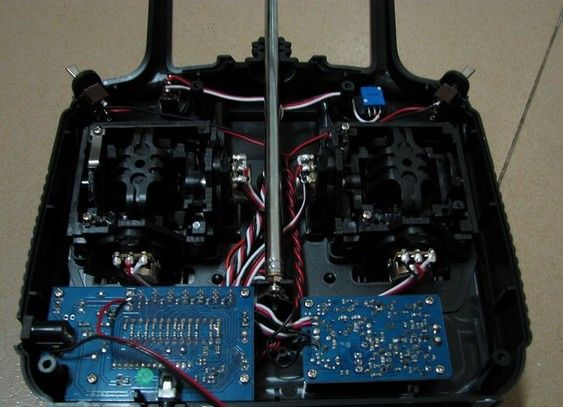

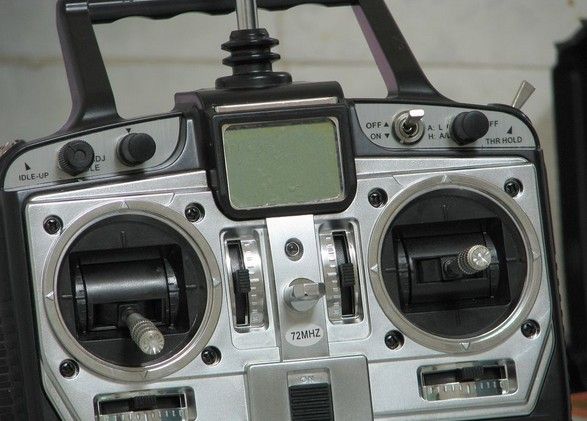

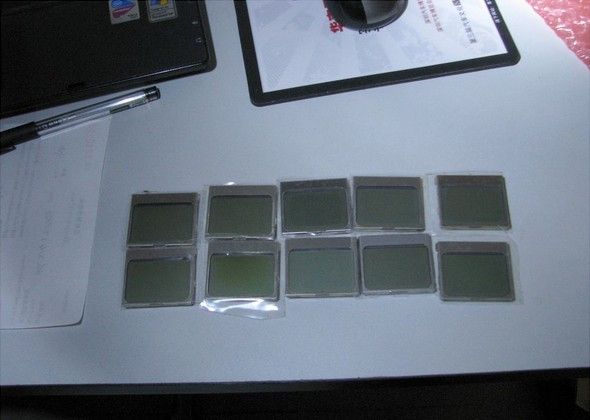

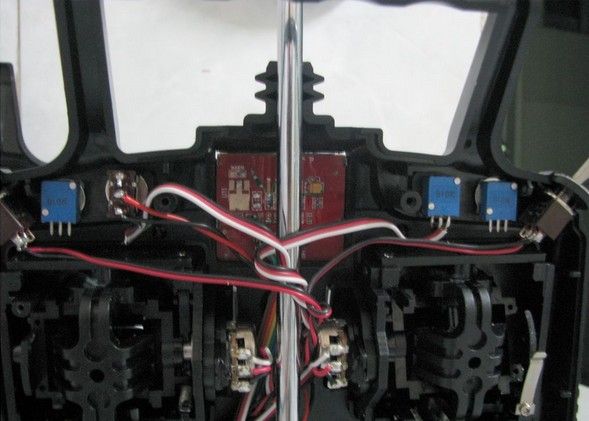

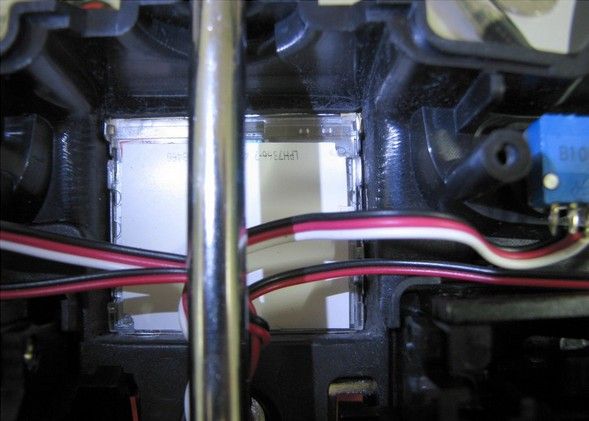

2.拍圖片用的輔助工具

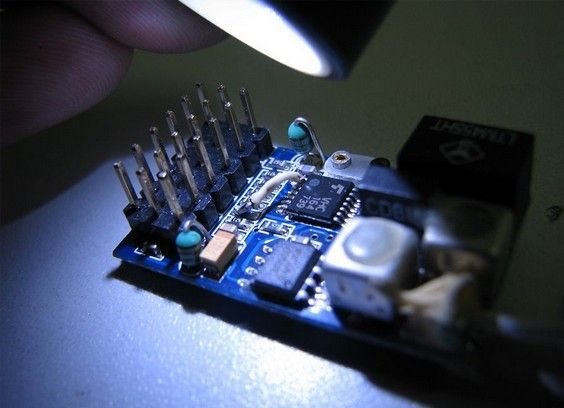

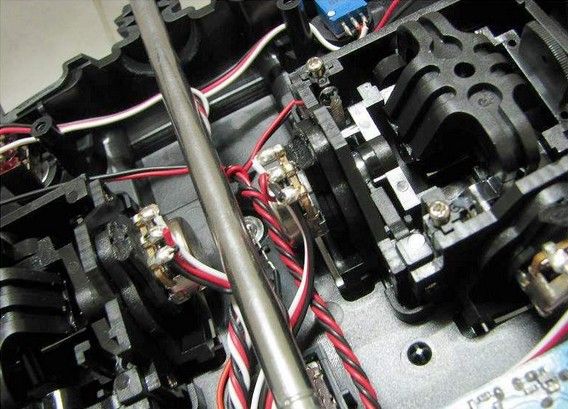

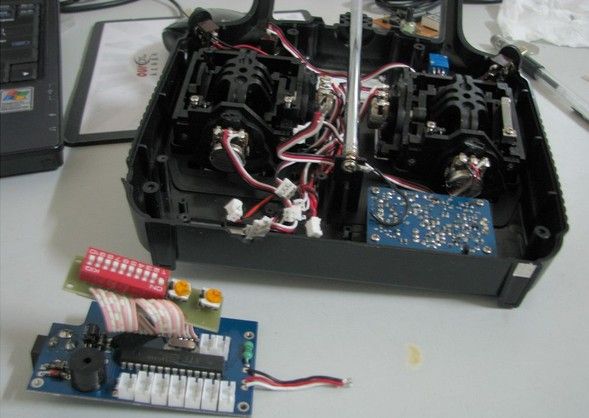

3.接收板正面

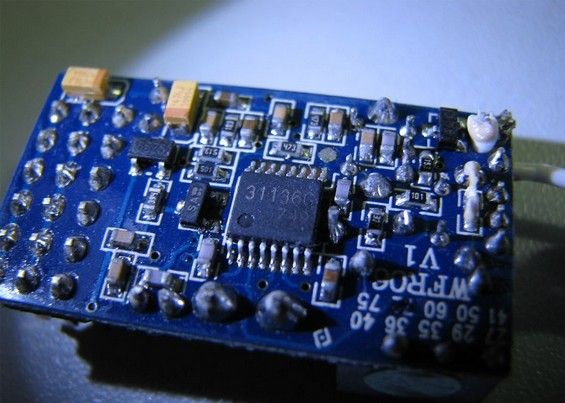

4.背面，用的 31136G

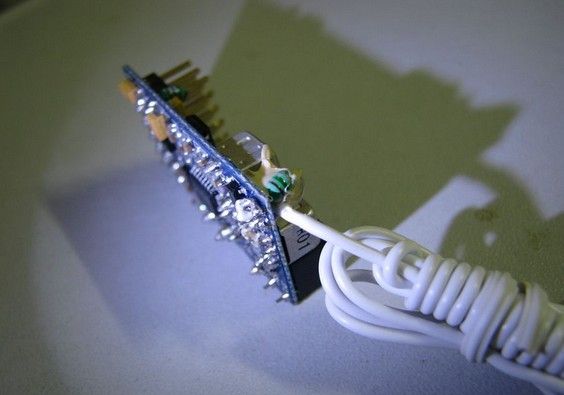

5.天線輸入端的加感線圈(小電感)，可減短天線的長度

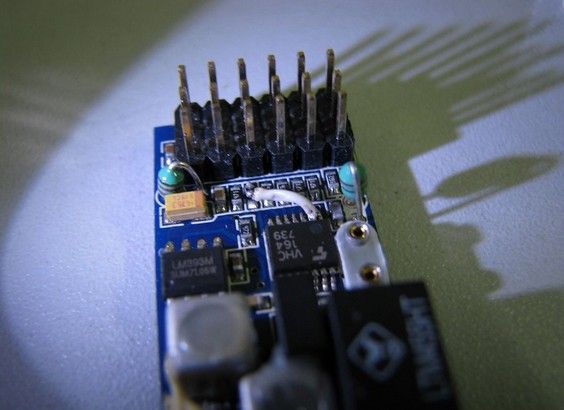

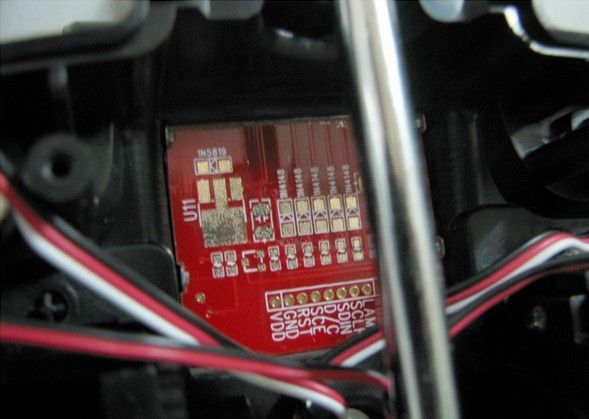

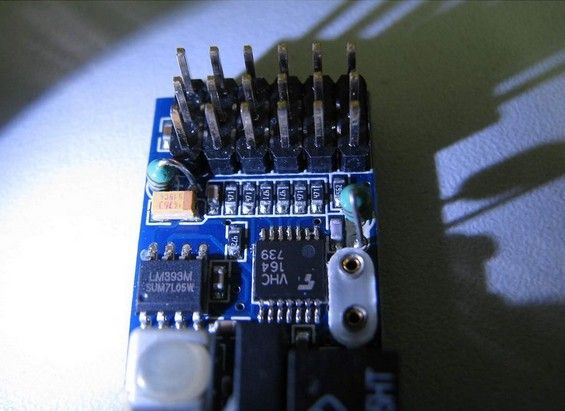

6.插針邊是6通道PWM的輸出隔離電阻，PPM信號在邏輯轉換芯片VHC164的1、2兩腳
7.PPM信號從接收機第6通道引出，把輸出隔離電阻焊起來
8.焊接完成。為安全起見烙鐵斷電焊接
9.換個角度

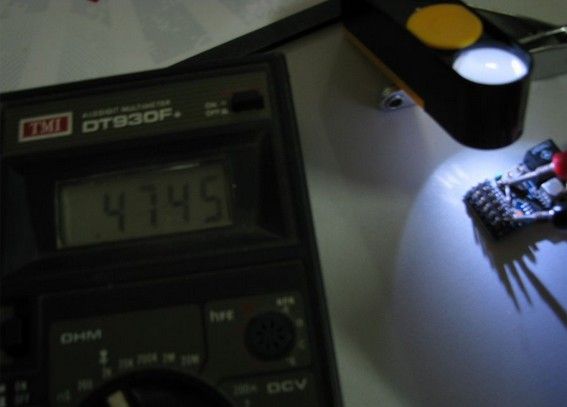

10.拿萬用表測已連通

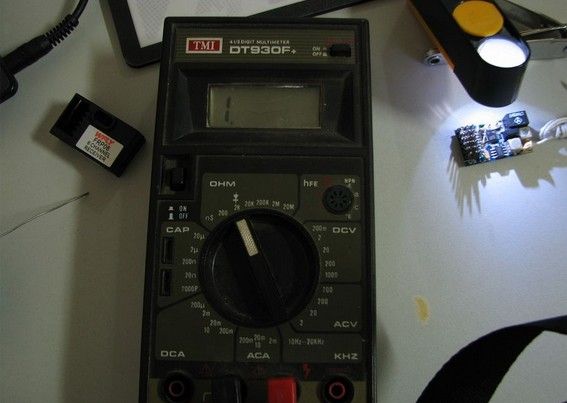

11.跟隨我多年的老功臣：4位半DT930F+

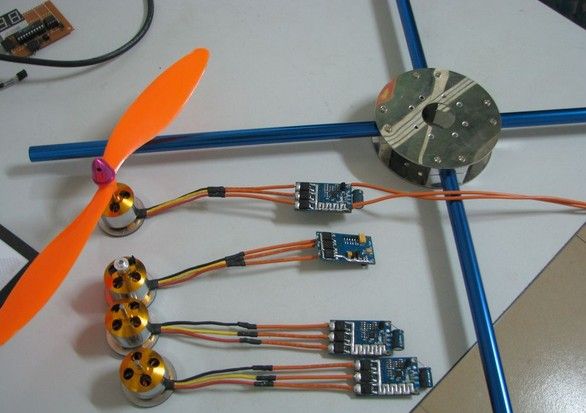

到這里為止，四軸飛行器的機架和遙控相關圖片已貼完了，馬馬虎虎做了一點圖片解說。機械結構對各位在座壇友達人來說，很容易看懂，我也就不多費口舌了 �！ ⊙巯滤妮S飛行器機架和外圍相關設備改造已大功告成，接下來到四軸的靈魂部分---飛控+電調了。為什么電調也算是四軸的靈魂部分呢?因為四軸要用的電調，還是有所不同的。各看官稍安勿躁，且聽我慢慢道來�！ ∠日f飛控的核心組成和大概原理，四軸飛行器相對于常規航模來說，最最復雜的就是電子部分了。之所以能飛行得很穩定，全拜電子控制部分的功勞。在常規固定翼飛機上，陀螺儀并非常用器件，在相對操控難度大點的直機上，如果不做自動穩定系統，也只是鎖尾才用到陀螺儀。四軸飛行器與其不同的地方是必須配備陀螺儀，這是最基本要求，不然無法飛行，更談不上飛穩了。不但要有，還得是3軸向(X、Y、Z)都得有，這是四軸飛行器的機械結構、動力組成特性決定的。在此基礎上再輔以3軸加速度傳感器，這6個自由度，就組成了飛行姿態穩定的基本部分，也是關鍵核心部分---慣性導航模塊，簡稱IMU。飛行中的姿態感測全靠這個IMU了，可見它是整架模型的核心部件�！ ≡僬f說電調，四軸飛行器有四個槳(純屬費話:em15: )，兩兩相對呈十字交叉結構，在槳的轉向上分正轉和反轉，這樣可抵消模型自身的旋轉。每個槳的直徑很小，通常是10寸左右。四個槳轉動時的離心力是分散的。不象直機的槳，只有一個能產生集中的離心力形成陀螺性質的慣性離心力，保持機身不容易很快的側翻掉。所以通常用到的舵機控制信號更新頻率很低。四軸為了能夠快速反應，以應對姿態變化引起的飄移，需要高反應速度的電調，常規PPM電調的更新速度只有50Hz左右，滿足不了這種控制所需要的速度，且PPM電調MCU內置PID穩速控制，能對常規航模提供順滑的轉速變化特性，用在四軸上就不合適了，四軸需要的是快速反應的電機轉速變化。用高速專用電調，IIC總線接口傳送控制信號，可達到每秒幾百上千次的電機轉速變化，在四軸飛行時，姿態時刻能夠保持穩定。即使受到外力突然沖擊，依舊安然無恙�！ ∥沂莻�行動派+實干派，文字描述能力欠佳，讀書時的那點寫作文的“天份”，早就還給老師了。還是用圖片說話吧，這樣來得直接點�！ 〗酉聛硎荌IC高速電調，這個也是自已通過測試、不斷完善才制作成功的。以前在另一個帖子有發過，一時找不到了。四軸飛行器的整機重量+3S鋰聚電池通常在800g上下，懸停總電流最大不超過12A，分?jǐn)偟矫總�電調上也就3～4A電流，考慮到可能出現的機身姿態大動態變化的情況，單個電調能提供25A的峰值電流已足夠了。所以我做的電調只用了6個MOS管，測試過整機持續電流20A 工作20分鐘，電調工作良好，這樣的表現完全夠四軸用了。再大的電流沒條件測試了，我的直流電源只能提供到20A�！ ∠荣N幾張實驗時的電調板子圖片。* 電調測試板，新西達2212A電機，KV930

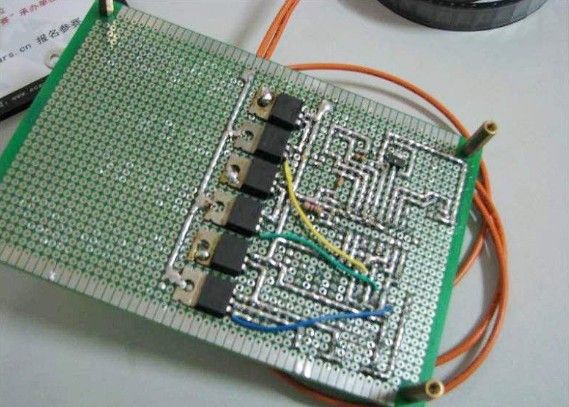

* 全部使用N-MOS，TO-220封裝

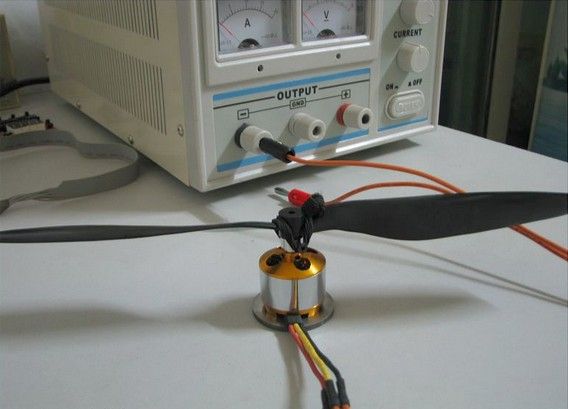

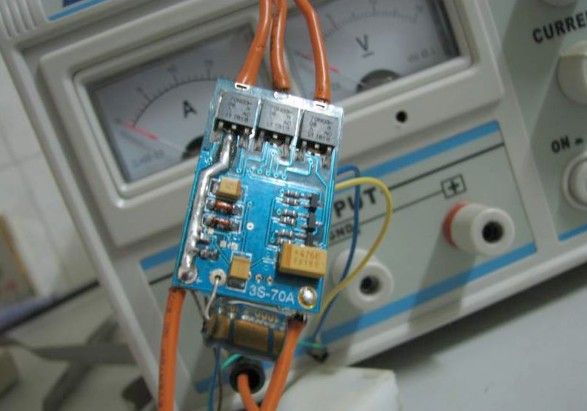

* 測試用的15V20A直流電源

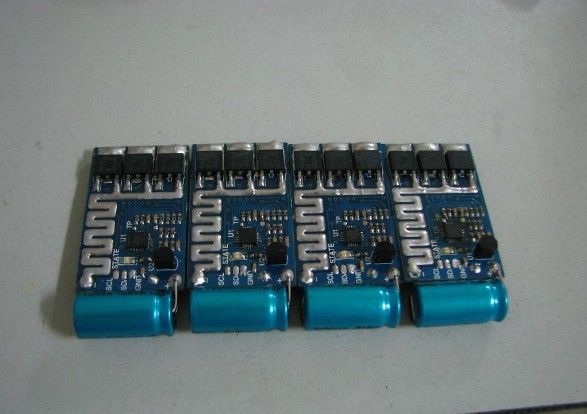

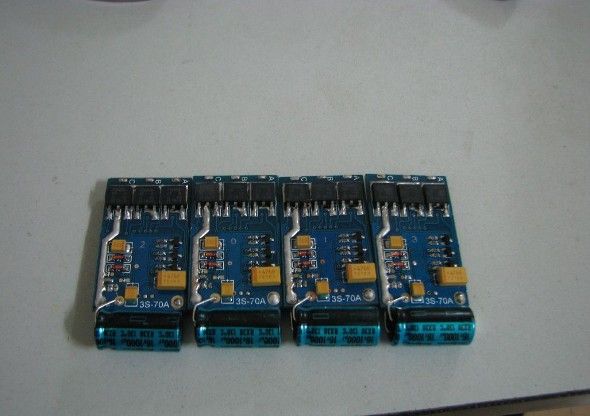

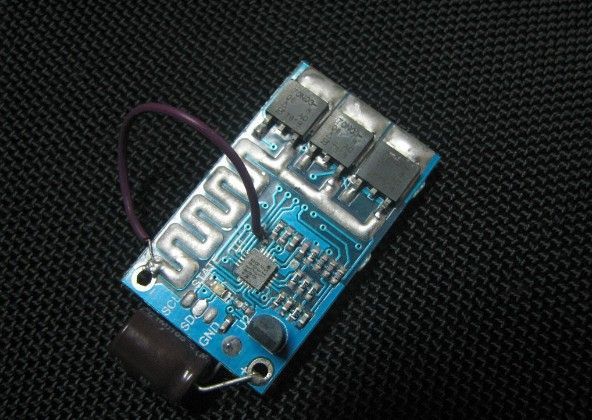

下面來真的了 ，打板子做的電調，用上了電調常用的高頻電解電容，以前沒接觸過這些東西，不曉得還有高頻電容這回事 電調板子上有條飛線，是用來測試的，正常使用中需拆除。 1.電調板焊完正面
2.電調板反面
3.持續電流可達14A以上
4.電調板焊完正面
5.電調板反面

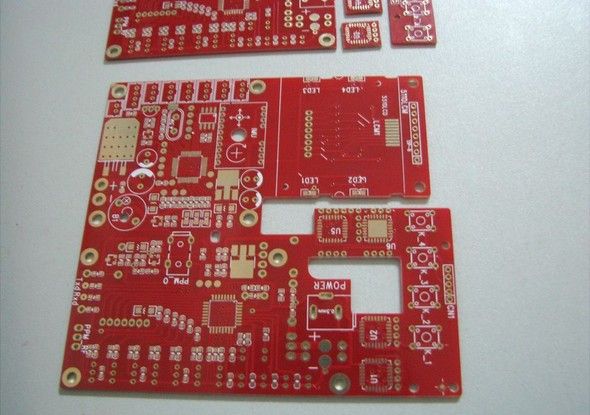

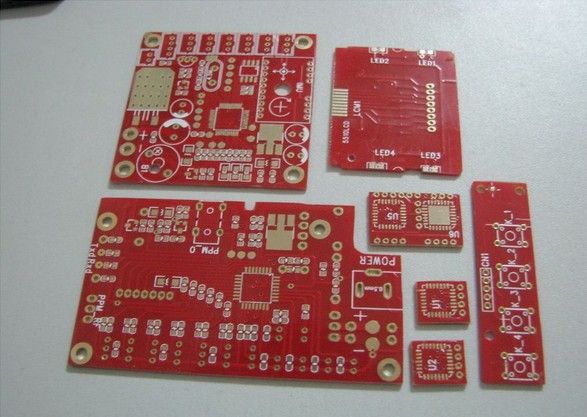

6.電調PCB，四塊一套

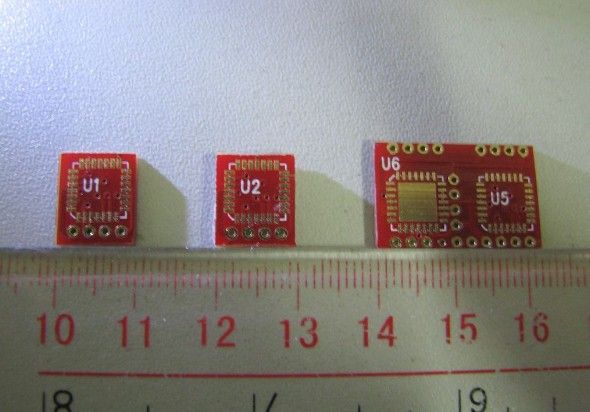

飛控板也已完工，該上上圖片了。飛控板的核心就是IMU慣導模塊，先貼IMU的吧。IMU由三軸陀螺儀和三軸加速度計協同組成，是整個飛控板乃至整架模型的核心，有了它才算具備飛行穩定的先天條件。為了飛行性能的提升和提高飛控實現的成功率，陀螺儀選用了MEMS工藝的LISY300AL，300度/秒感測量程，工作電壓3V3，和飛控的CPU工作電壓一致，用ADC采集陀螺儀的輸出信號。加速度計是IIC接口的LIS3LV02DQ，每個感測軸都可設置軸滾動觸發功能，用來感測飛行器姿態滾轉，在飛行失控時可觸發降落傘裝置，使飛行器安全著陸。此功能做為備選項，暫放一邊不管它，先從最簡單的功能做起。限于個人能力，功能不急著搞得太多，以免目標太高對自已失去信心。7.IMU模塊PCB尺寸

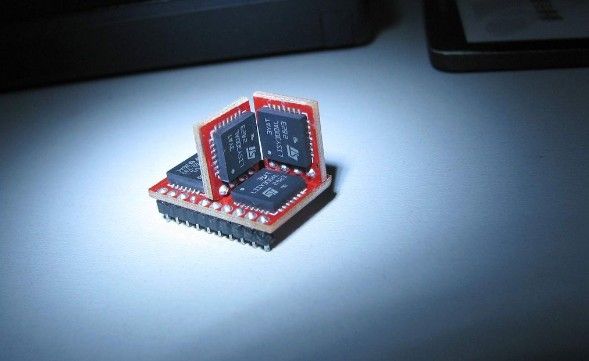

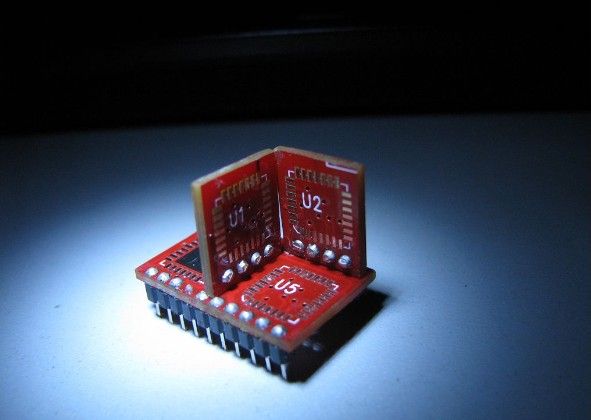

8.IMU模塊組裝好的樣子
9.這邊是加速計

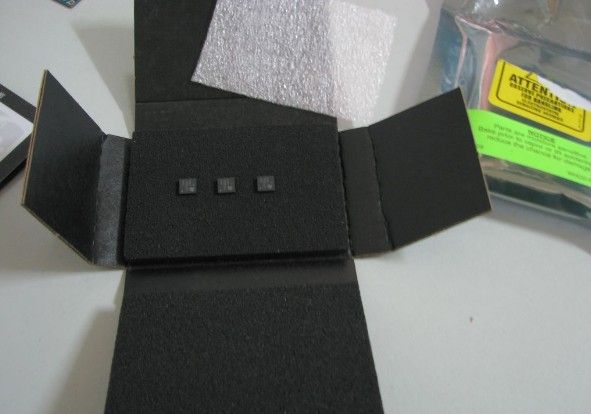

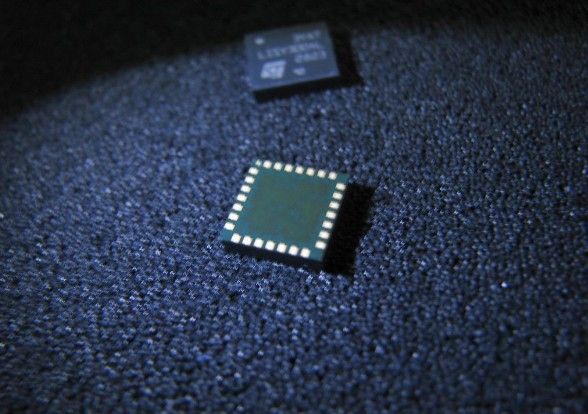

因選型的ST陀螺儀當時市場上沒現貨，找到一家代貨公司直接從ST原廠買進，價格很貴。在抱著無限耐心中等待了漫長的兩個星期后，總算是拿到了。10.ST陀螺儀芯片

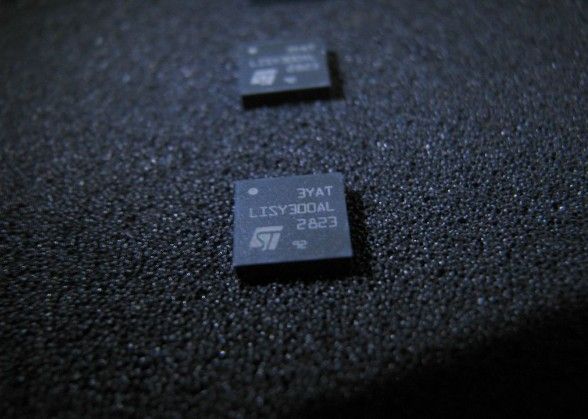

11.LISY300AL
12.MEMS單軸陀螺儀
13.LGA28封裝
14.3軸陀螺儀，模擬軸出
15.3軸加速計，使用IIC接口

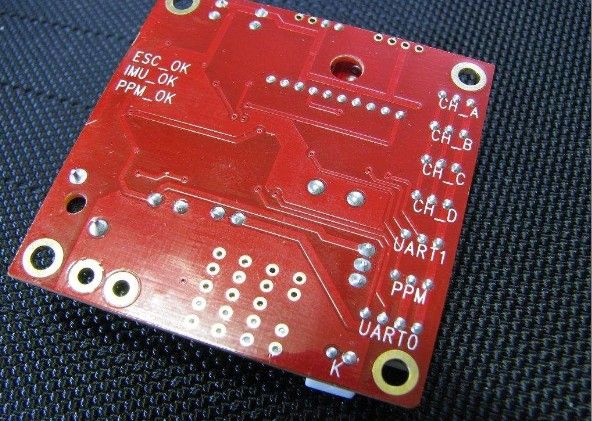

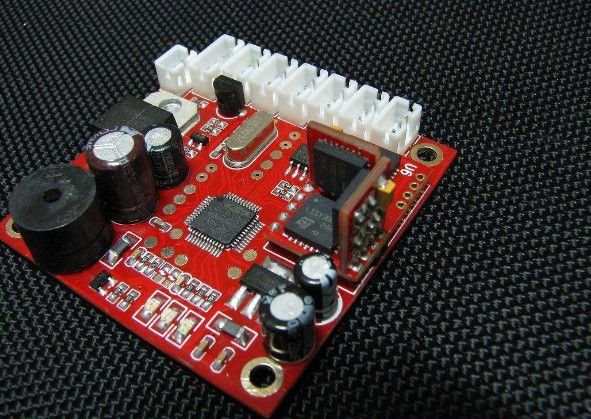

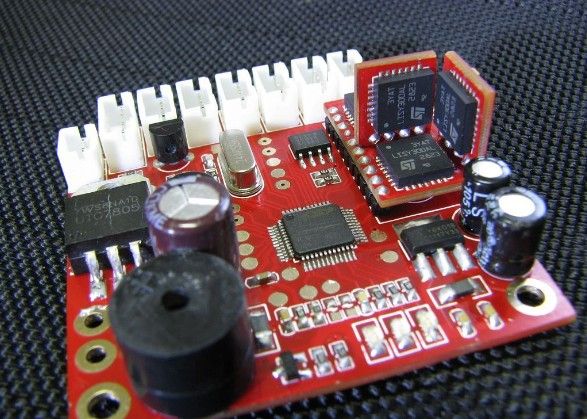

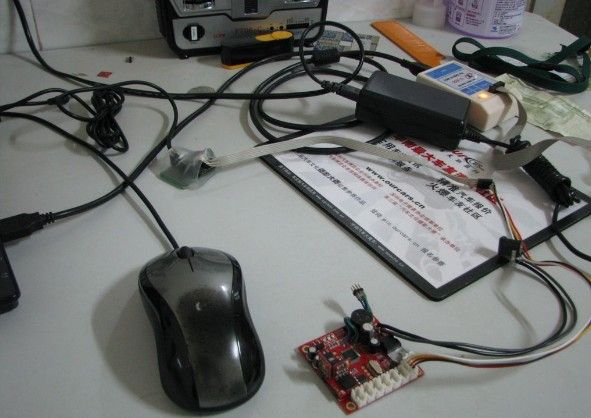

全部完工的飛控板。 板上接口共計有4路電調、1路PPM輸入、2路UART通信串口，可接數傳電臺、GPS。另有一路可控的11V輸出，用來接高亮LED發光條做夜航燈用。 蜂鳴器做操作必要的提示音用，電池低電時可通過發音提醒操作者需要著陸更換電池了。16. 飛控板完成效果圖

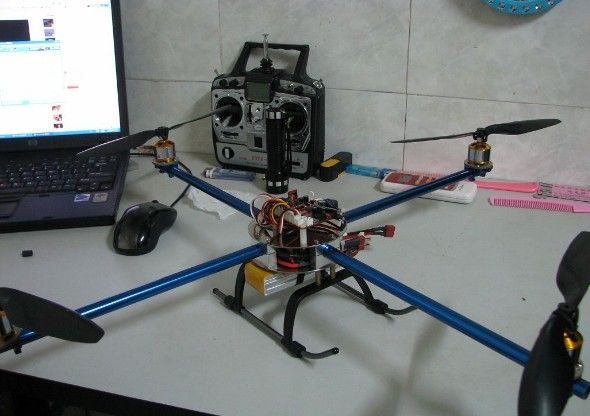

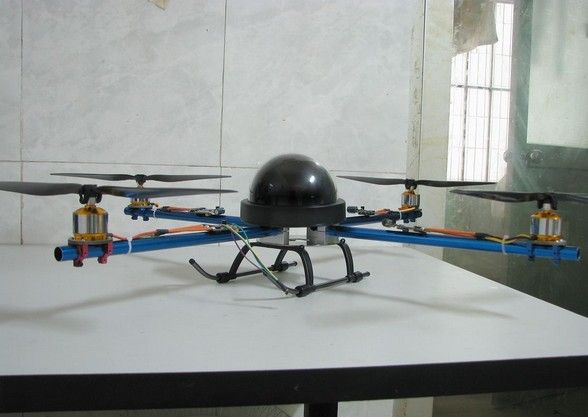

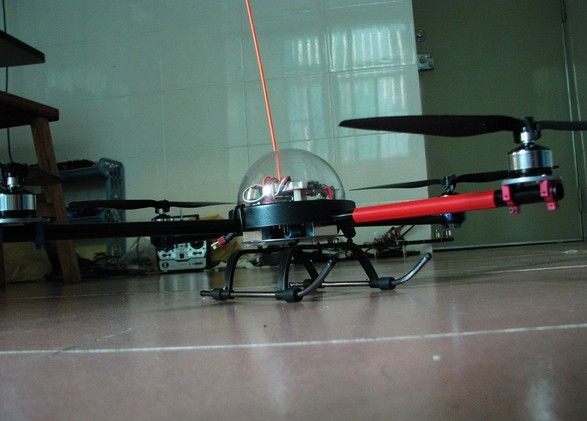

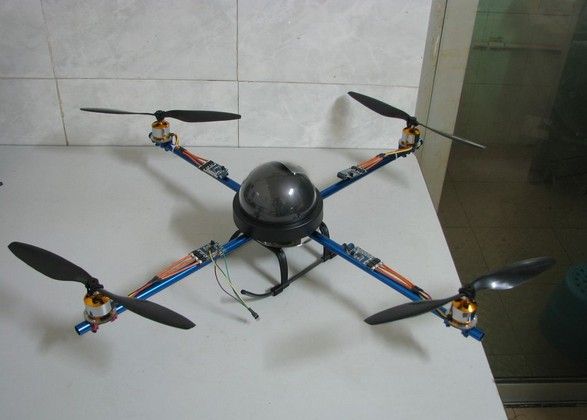

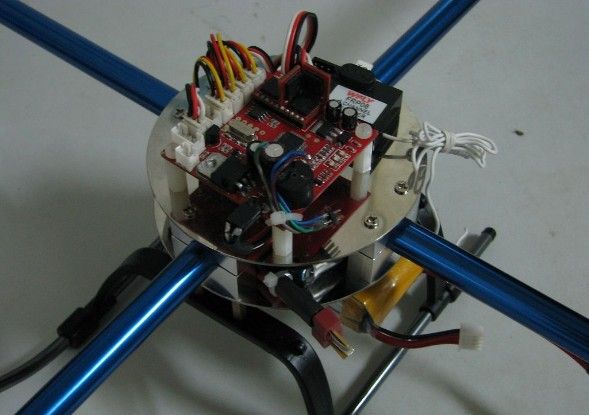

安裝完成的樣子
電池掛在中心架下面，用彈力帶和魔術貼固定
另加了四個彈性腳架，防止過分摔機

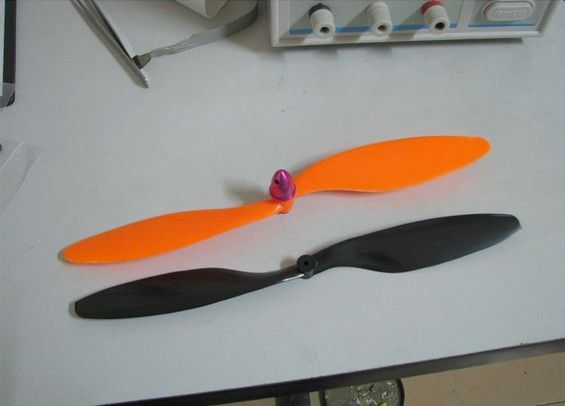

傳個圖上來吧，很多人搞不明白四軸飛行器如何能旋轉飛行。要注意的是，4個槳分兩組，一組正槳，一組反槳，兩組槳出現轉速差，那么動平衡就沒了，飛行器對外呈現整體旋轉力，根據正、反槳的轉速不同，實現左旋右旋。

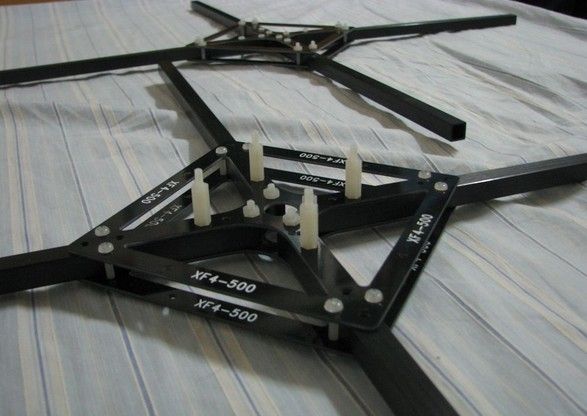

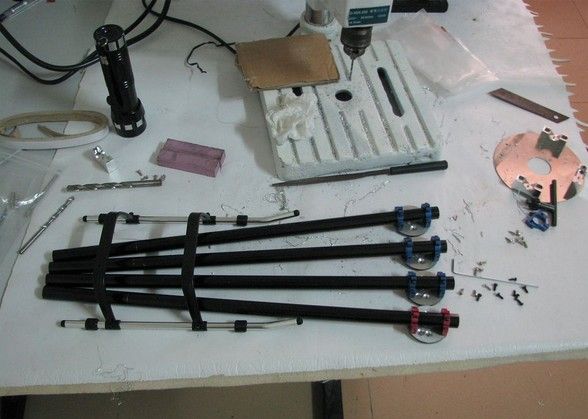

前幾天傍晚在小區籃球場飛四軸，當時有2級左右的風，在飛第二塊電池時沒控制好高度，在做了個連續旋轉平飛的動作后，四軸被風吹得飄遠了，眼看著要撞上樓房了，一時情急亂了手腳，沒控制好。四軸撞上房子后從4層樓的高度直接掉下來，摔到了水泥地面上，機架摔損嚴重。所幸的是飛控板、電調、電機、電池都沒受傷。這兩天又重新制作了一款更輕的機架，模仿MK的結構。感覺這樣簡單的才實用，用電直配件做出的機架，看著漂亮，但造價太貴了。摔壞的機架，過兩天再看下能否修復。 02.碳纖四軸飛行器

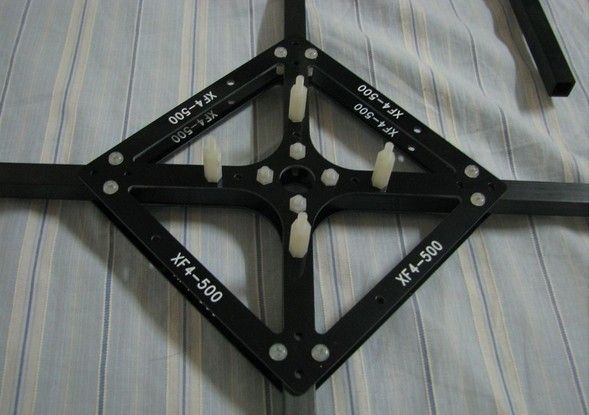

03.別看錯了，是兩個

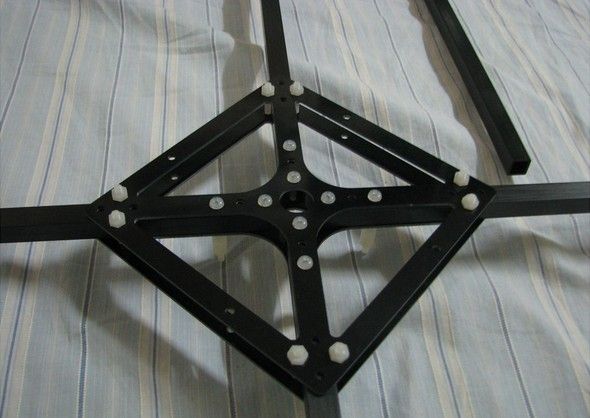

04.中心架用尼龍螺絲固定
05.換個角度
06.這里要裝電池，螺絲反過來裝

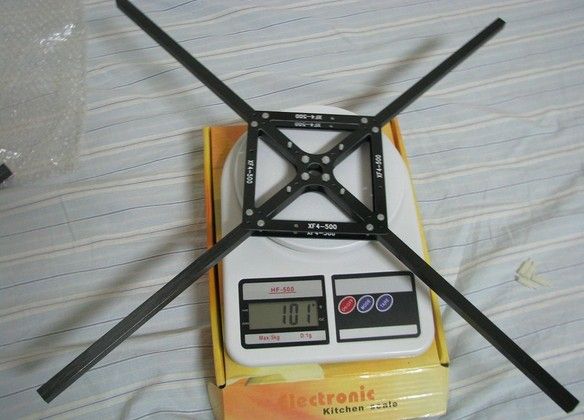

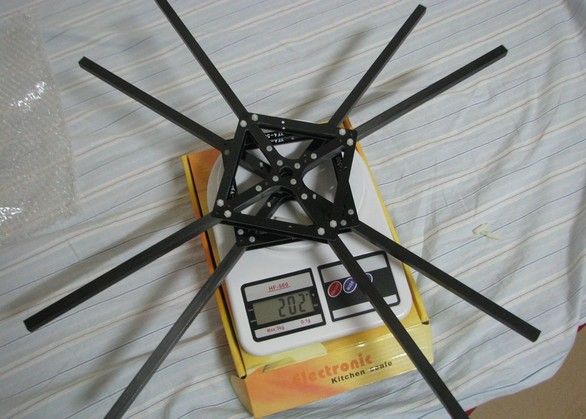

07.機架的凈重
08.兩個一起的重量

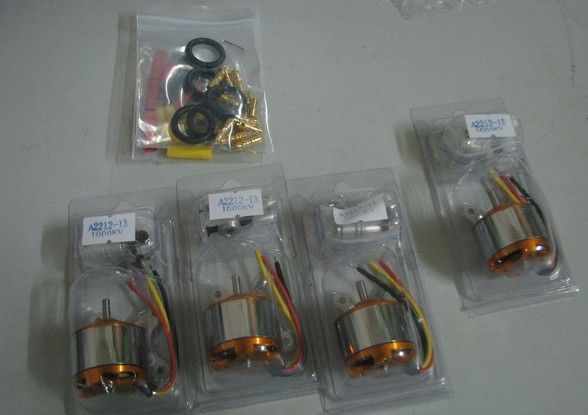

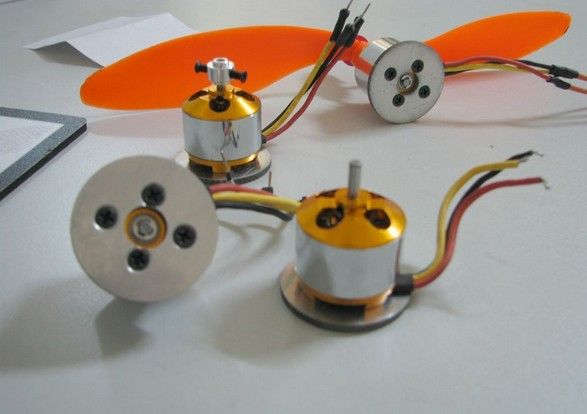

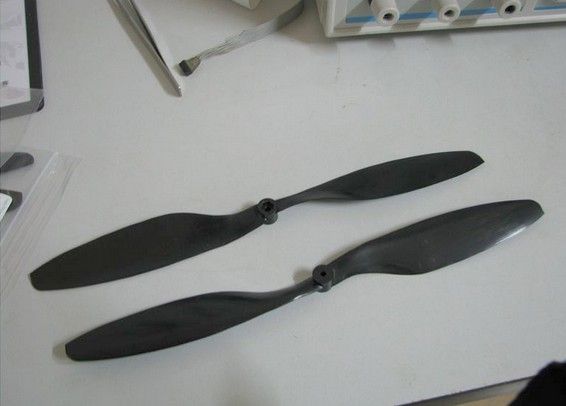

09.新買的XXD2212電機
10.裝上電機后的重量

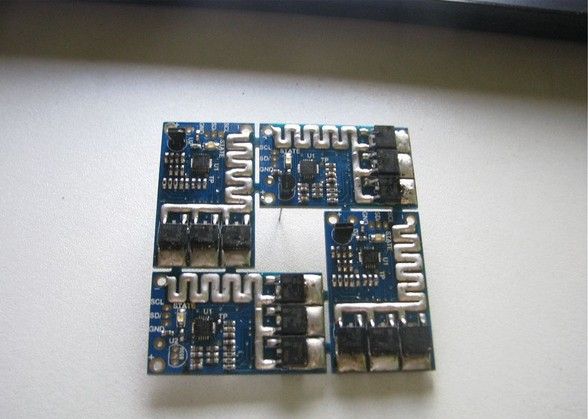

11.新焊的電調板
12.新焊的電調板

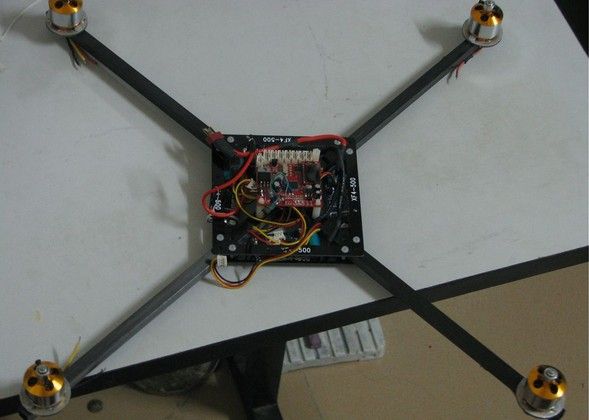

13.裝上電調和飛控板
14.飛控板

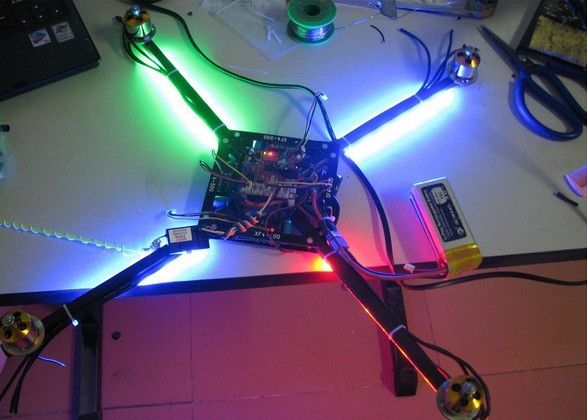

15.裝完了，上電看看效果
16.來個近距離的
新機架電路部分徹底完工了，剩下腳架暫時沒想到好方法，沒有做上去。今晚在室內試飛，看看新機架有無穩定性問題。首飛2分鐘后，降落重新標定陀螺儀中立點，再次飛行中，一時大意撞上了凳子，小炸一下，洗衣粉袋子慘遭破皮。 后在室外進行了Z軸連續旋轉平飛測試，效果比之前有大幅進步，搖桿操控手感靈敏，四軸反應動作麻利，抗風能力也有明顯提高。懸停表現還不太滿意，遙控?zé)o操作情況下最長能保持5、6秒不漂移，得繼續努力。由于相機SD卡壞掉，無法拍下飛行過程�！ ”救说牟僮魉铰杂刑岣咴谑覂�(nèi)測試偏航感度效果很滿意，房間太小，連續快速水平旋轉的動作沒做測試。新代碼里加入了上電無遙控信號告警、飛行中遙控信號丟失時告警、飛機回到水平姿態執行自動降落動作，這個功能需要在室外測試。測試拍的視頻用軟件編輯后轉RM，出來的圖象慘不忍睹，試了N種方法和格式，在網上下了好幾款視頻后期編輯軟件，要么不好用，要么轉出來的圖象一塌糊涂。一直拖到今天，才算弄得象點樣子。把我的全金屬機架又裝起來了，單向碳纖容易裂，編織的太貴，并且沒有方形的，還是鋁管來得實在！
有刷電機版四旋翼飛行器，用商品飛行器改裝實現，飛行穩定，手可以輕松脫控。泡沫的東東，玩起來很有安全感 ，況且還有槳保護圈。有刷電機+減速組，效率相當不錯，一塊滿電的 3S 1500mA 電池可以持續飛行18分鐘。放個有刷的出來給大家換換感覺。 改裝完成的有刷電機版四旋翼飛行器
