二極管的極性判別

ID:109770 · 發表于 2016-3-20 22:05

判斷二極管極性時可用實習室提供的萬用表，將紅表棒插在“＋”，黑表棒插在“－”，將二極管搭接在表棒兩端（見圖22），觀察萬用表指針的偏轉情況，如果指針偏向右邊，顯示阻值很小，

表示二極管與黑表棒連接的為正極，與紅表棒連接的為負極，與實物相對照，黑色的一頭為正極，白色的一頭為負極，也就是說阻值很小時，與黑表棒搭接的時二極管的黑頭，反之，如果顯示阻值很大，那么與紅表棒搭接的時二極管的正極。
　用萬用表判斷二極管極性的原理

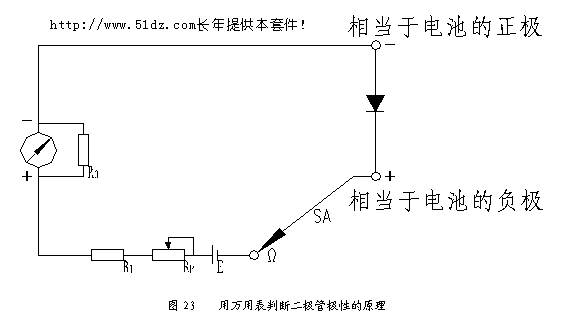

用萬用表判斷二極管極性的原理（見圖23），由于電阻檔中的電池正極與黑表棒相連，這時黑表棒相當于電池的正極，紅表棒與電池的負極相連，相當于電池的負極，因此當二極管正極與黑表棒連通，負極與紅表棒連通時，二極管兩端被加上了正向電壓，二極管導通，顯示阻值很小。
