直流電動機原理介紹

　　2．將另一臺電動機分解成三部分，結合掛圖講解電動機的主要構造：

　�。�1）磁場。包括永磁體和極靴片

　　（2）轉子。包括轉軸、電樞繞組（即線圈）和換向器。

　�。�3）電刷。

　　3．電機原理說明器的構造如圖3．28－2所示，主要用來講解電機的工作原理。

　�。�1）用電機原理說明器講述通電線圈在磁場中轉動的原理。

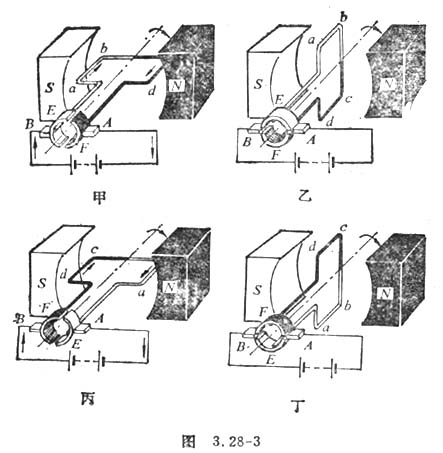

　　矩形線圈處于圖3．28－3甲所示位置時，線圈中有a－b－c－d方向的電流。依據左手足則，ab邊受力方向向上，cd邊受力方向向下。在這對力作用下，線圈順時針方向轉動。

　　線圈平面與磁力線垂直時，如圖3．28－3乙所示，ab邊受力方向向上，cd邊受力方向向下。這兩個力大小相等、方向相反，線圈處于平衡，這個位置叫平衡位置。

　　線圈由于慣性順時針轉過平衡位置，如果線圈中電流方向仍是a－b－c－d，則ab邊仍受方向向上的力，cd邊仍受方向向下的力。這對力阻礙線圈順時針轉動，甚至使它反轉，電動機不能持續轉動。

　�。�2）用電機原理說明器講述換向器的構造和作用。當線圈穿過平衡位置時，換向器立即改變線圈中電流的方向，從而保證線圈始終向一個方向轉動。

換向器的構造是兩個半圓形金屬環E、F，中間彼此絕緣，分別和線圈繞組的兩個端頭相連，換向器和線圈都固定在同一轉動軸上，半環E、F分別通過電刷B、A和電源相連，在圖3．28－3甲位置，電刷B和半環E接觸，電流從B流入，經E到線圈中，沿a－b－c－d方向流到F，通過電刷A流出，在磁場力作用下，線圈順時針轉動；線圈轉到平衡位置時，如圖3．28－3乙，電刷A、B和半環間的絕緣部分接觸，線圈中沒有電流。線圈轉過平衡位置，如圖3．28－3丙，半環E和電刷A接觸，半圓環F和電刷B接觸，線圈中的電流方向改變?yōu)镕－d－c－b－a－E，因此，線圈能按順時針方向繼續轉動。
