自耦變壓器是指它的繞組是初級和次級是在同一調繞組上的變壓器。根據結構還可細分為可調壓式和固定式。
在一個閉合的鐵芯上繞兩個或以上的線圈，當一個線圈通入交流電源時（就是初級線圈），線圈中流過交變電流，這個交變電流在鐵芯中產生交變磁場，交變主磁通在初級線圈中產生自身感應電動勢，同時另外一個線圈（就是次級線圈）中感應互感電動勢。通過改變初、次級的線圈匝數比的關系來改變初、次級線圈端電壓，實現電壓的變換，一般匝數比為1.5：1~2：1。因為初級和次級線圈直接相連，有跨級漏電的危險。所以不能作行燈變壓器。
自耦的耦是電磁耦合的意思，普通的變壓器是通過原副邊線圈電磁耦合來傳遞能量，原副邊沒有直接的電的聯系，自耦變壓器原副邊有直接的點的聯系，它的低壓線圈就是高壓線圈的一部分
1自耦變壓器是輸出和輸入共用一組線圈的特殊變壓器.升壓和降壓用不同的抽頭來實現.比共用線圈少的部分抽頭電壓就降低.比共用線圈多的部分抽頭電壓就升高.
2其實原理和普通變壓器一樣的，只不過他的原線圈就是它的副線圈```一般的變壓器是左邊一個原線圈通過電磁感應，使右邊的副線圈產生電壓``，自耦變壓器是自己影響自己``

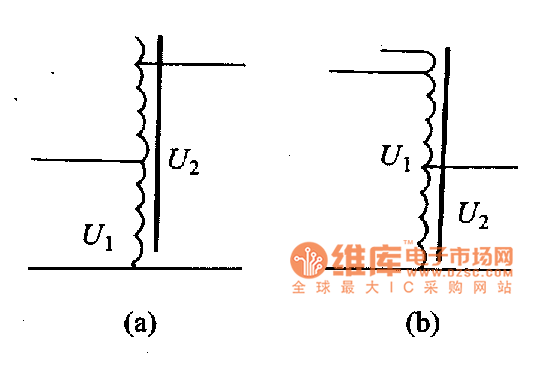

3自耦變壓器是只有一個繞組的變壓器，當作為降壓變壓器使用時，從繞組中抽出一部分線匝作為二次繞組；當作為升壓變壓器使用時，外施電壓只加在繞組的—部分線匝上。通常把同時屬于一次和二次的那部分繞組稱為公共繞組，自耦變壓器的其余部分稱為串聯繞組
自藕變壓器原,副繞組的電流方向和普通變壓器一樣是相反的.
在忽略變壓器的激磁電流和損耗的下,可如下關系式
降壓:I2=I1+I,I=I2-I1
升壓:I2=I1-I,I=I1-I2
P1=U1I1,P2=U2I2
式中:
I1是原繞組電流,I2是副繞組電流
U1是原繞組電壓,U2是副繞組電壓
P1是原繞組功率,P2是副繞組功率
|
