TDA2030是最常用到的音頻功率放大電路，模擬電路的課本的一般都有介紹，我做的這個功放就是以它為主要部件，這里我先給大家介紹一下各種TDA2030參數。

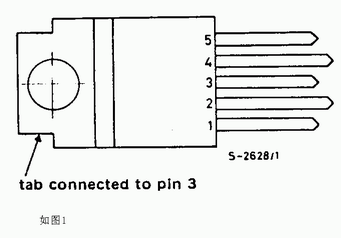

TDA2030管腳功能（如圖1）：
1腳是正相輸入端
3腳是負電源輸入端
4腳是功率輸出端
5腳是正電源輸入端。如圖1 TDA2030特點:
1.開機沖擊極小。
2.外接元件非常少。
3.TDA2030輸出功率大，Po=18W(RL=4Ω)。
4.采用超小型封裝（TO-220）,可提高組裝密度。
5.TDA2030A能在最低±6V最高±22V的電壓下工作在±19V、8Ω阻抗時能夠輸出16W的有效功率，THD≤0.1%。

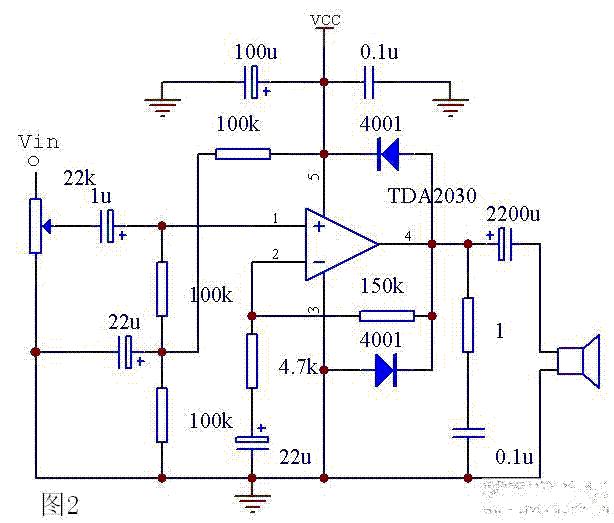

6.內含各種保護電路，因此工作安全可靠。主要保護電路有：短路保護、熱保護、地線偶然開路、電源極性反接Vsmax=12V）以及負載泄放電壓反沖等。 功放電路原理 電路原理如圖2，由于TDA2030的以上的特點，電路不是太復雜，但是在焊接前還是要畫印刷電路圖，這樣整個布局才好看，導線不會亂，也減少出問題的幾率。
電源部分 1．工作原理 單相橋式整流電路是工程上最常用的單相整流電路，如圖6.2.3所示。
圖6.2.3。 整流電路在工作時，電路中的四只二極管都是作為開關運用，根據圖6.2.3的電路圖可知： 當正半周時，二極管D1、D3導通（D2、D4截止），在負載電阻上得到正弦波的正半周；當負半周時，二極管D2、D4導通（D1、D3截止），在負載電阻上得到正弦波的負半周。在負載電阻上正、負半周經過合成，得到的是同一個方向的單向脈動電壓。單相橋式整流電路的電流與電壓波形見圖6.2.4。

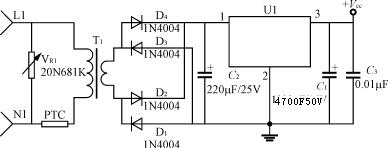

圖6.2.4 單相橋式整流電路的電流與電壓波形 實際使用的是下列電路，U1為7812三端集成穩壓模塊，PTC即0.25A的保險管。在D1，D2，D3，D4上并聯瓷片電容是為了保護四只二極管。

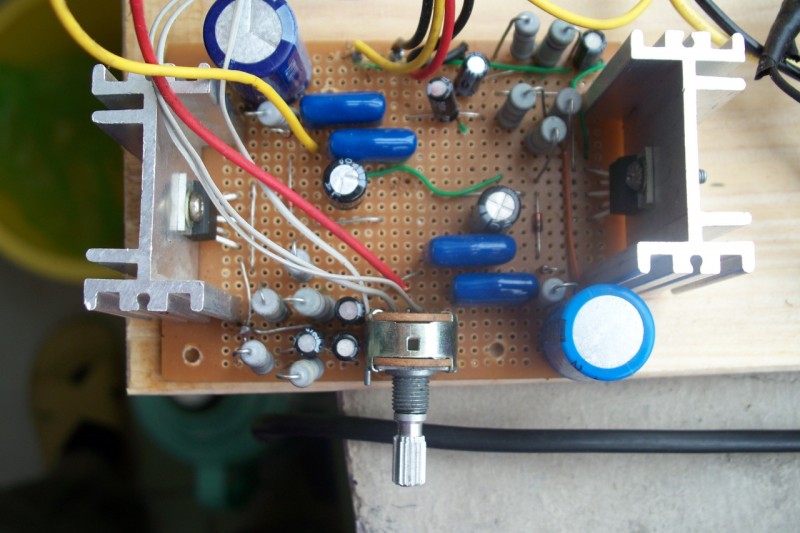

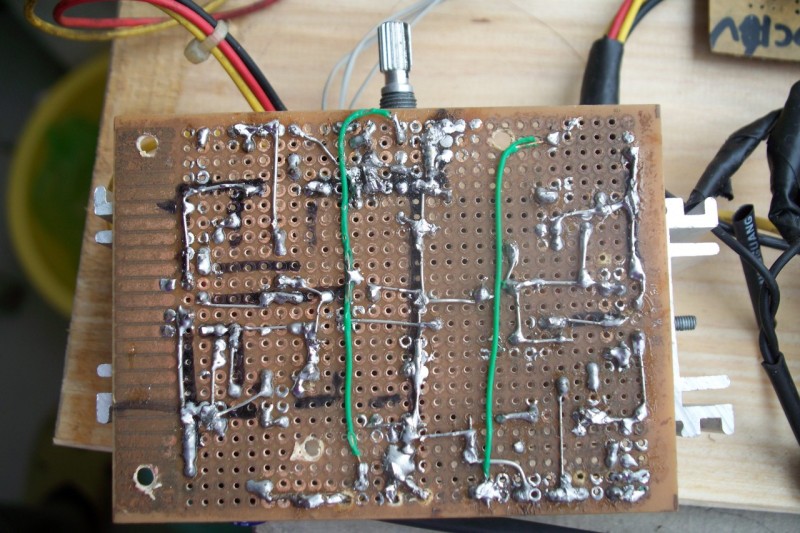

元件選擇 TDA2030 兩塊 LM7812 1個 電解電容 2200uF 50V 2個 4700uF 50V 1個 100uF 50V 2個 22uF 50V 4個 1uF 50V 2個 無極電容 0.1uF 4個 電阻（水泥電阻） 100K 6個 4.7K 2個 150K 2個 1 2個 電位器 22K 1個 開關二極管 IN4001 2個 整流二極管 IN4007 4個 發光二極管（紅綠藍三色） 1個 變壓器 一臺 220V 50Hz 12x2V 0.83A 保險管 0.25A 1個 音頻接口 一個（單路） 萬用電路板 一塊 散熱片 兩塊 導線 螺釘 若干 最后按電路圖設計印刷電路板（由于本人小平有限無法用專門的軟件繪制圖形，所以不能上圖了）

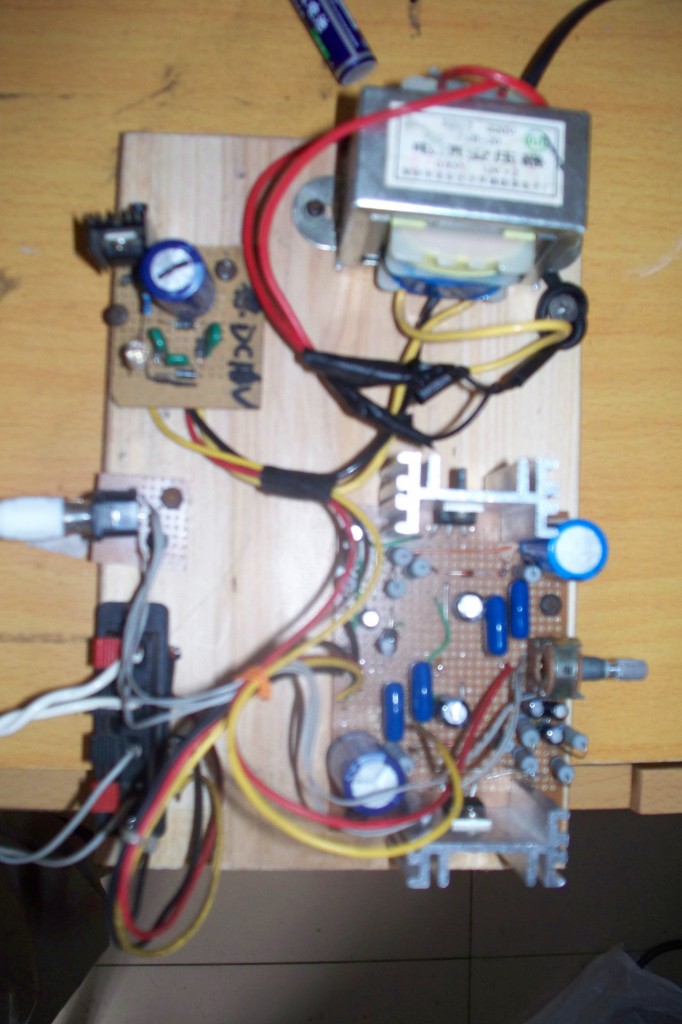

試聽感受 播放一首輕音樂，底噪不大，旋轉電位器，沒有雜音，聲音很輕柔，高音表現不錯；然后來了一曲DJ舞曲，低音有一定的力度，測試用的喇叭是8歐 45W,輸出電壓最大有3.5V左右，電源電壓是16.7V左右，輸出功率應該有20W,散熱效果良好
|
