摘要
在電子行業中，針對通信數據的觀察分析，單純的數據列表已無法滿足需求，圖形曲線化的數據展示方式已成為當代產品的剛需。 在當今這個大數據時代下，能否對數據進行快速與準確的分析，將為工程項目、企業發展、甚至社會進步帶來決定性的選擇。于是如何對數據進行處理，形成直觀、有價值的判斷依據便成為至關重要的一個環節。就算是在傳統的電子行業中，針對通信數據的觀察分析，單純的數據列表已無法滿足需求，圖形曲線化的數據展示方式便成為了當代產品的剛需。
一般對于在CAN通訊領域上工作了多年的人員，USBCAN卡是再熟悉不過的產品，每一個項目的設計開發，事故現場的排查，都是一款必備的設備，可以方便的獲取到CAN幀的所有數據，但其大量的現場數據，以及幾十、幾百不同幀ID數據的區分，也必是曾經深深困擾著大家，看到眼花繚亂，無從下手。
隨著CAN通信越來越廣泛的運用，等待我們?nèi)プ龇治龅臄?shù)據量將成倍的增加，傳統的數據觀察分析方式必須成為過去，亟待一種簡單、直觀的方式來提高我們的工作效率。廣州致遠電子股份有限公司的“CANScope總線分析儀”系列應運而生，開創曲線分析數據的新紀元。
圖1 CAN數據曲線分析主界面
如上圖1所示為CANScope總線分析儀的配套軟件“CANScope”中的曲線分析插件，可在插件中“創建工程文件”，無需加載各種復雜的DBC文件，即可按需添加信號源，信號源可根據實際需求與相關的CAN幀ID和數據段做匹配，如圖2、圖3所示，然后則可在插件主界面添加曲線顯示分析的信號源，如圖4所示。
圖2 關聯信號源于CAN幀ID
圖3 關聯信號源與CAN幀數據的關系
圖4 添加信號源
通過以上三個步驟，即可快速實現以曲線來展示數據，實時動態監測相關信號源的數值，一眼洞悉異常數據，以及數據的變化趨勢，據此做出精確判斷。

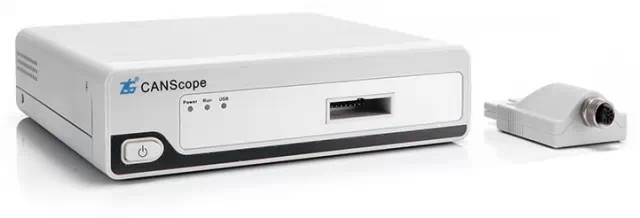

圖5 CANScope總線綜合分析儀
|
