相對電容式雨量傳感器的易損壞，光學式雨量傳感器具有完全穩定、測量精度高等優點。基于光學形式Elmos推出了E527.05用于雨量傳感器解決方案，其內部集成控制單元、LED驅動電路、看門狗、LIN收發器、雨量傳感器接口（RSI）等功能模塊，極大地降低了BOM成本，同時縮小了產品的體積以便于安裝。
概述
下雨天很多司機經常會因?yàn)橛炅康淖兓l繁的通過手動控制來調節雨刷的刷動頻率。極大地影響了駕駛的舒適性，同時會因?yàn)榉中恼{(diào)節雨刷而帶來安全隱患。針對這一問題，許多汽車廠商設計通過雨量傳感器來感應雨滴的大小，自動調節雨刷刷動頻率，這不僅為駕駛者提供良好的視野，同時大大的提高了雨天駕駛的方便性和安全性。
目前主流的兩種傳感器分別是光學式傳感器和電容式傳感器。電容式傳感器主要是利用水和玻璃的介電常數的巨大差異設計的。當擋風玻璃變濕的時候，根據與擋風玻璃接觸的水量的不同，擋風玻璃的介電常數發生不同的變化，進而判斷雨量的大小。不利的是，把電容式傳感器安裝在擋風玻璃的外表面上會因?yàn)槠浣饘馘儗釉谟晁⒌拈L(zhǎng)期工作下會很快被從擋風玻璃上刮掉。
另一種是光學式傳感器，根據光的折射原理，在光學式傳感器中有一個發光二極管，它發出一束錐形光線，這束光穿過前擋風玻璃。當擋風玻璃上沒有雨水、處于干燥狀態的時候，幾乎所有的光都會反射到一個光學傳感器上，當下雨的時候，擋風玻璃上會存有雨水，一部分光線就會偏離，這就造成了傳感器接收到光的總量的變化，從而檢測到了雨水的存在。
產品特性
艾爾默斯公司(Elmos)推出一款針對雨量傳感器(RSI)解決方案E527.05。該方案是基于光學式測量方法包含內部控制等電路集成芯片，其內部結構如圖1所示。
圖1 E527.05內部結構框圖
E527.05內部集成了模擬控制單元、數字控制單元、ADC單元、SPI接口、Test單元、內部數字濾波、LED驅動電路、看門狗、LIN收發器、雨量傳感器接口（RSI）、背景光測量接口（ALI）等�？蓪�(shí)現單芯片雨量傳感器方案，有效的降低開發難度和成本。
主要特點：
- RSI（Rain sensor interface）可配置調制器頻率；
- 3或4線SPI接口；
- 芯片標識（ID）；
- 3.3V穩壓器為微控制器提供電源；
- 內置LIN收發器(V2.1, SAEJ2602, ISO9141)；
- μC可配置看門狗窗口；
- 支持輸入電壓5V~18V；
- 內部穩壓器輸出電壓3.3V，輸出電流60mA；
- RSI調節頻率：85KHz~100KHz；
- RSI帶寬：167Hz；
- 背景光測量范圍：1nA~300uA；
- LED電流范圍：2.5mA~40 mA。
典型應用
E527.05內部集成了諸多功能，其外圍電路較為簡單，可以有效的降低BOM成本，提高系統的穩定性。雨量傳感器設計方案如圖2所示，建議雨量傳感器方案中每組LED（LEDA/LEDB）數量為3~4顆。

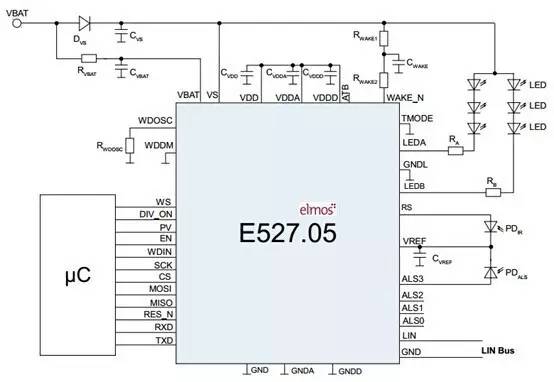

圖2 E527.05典型應用電路
光學式雨量傳感器工作原理如圖3所示，在LED安裝環節需要進行設計，以確保LED發出的光經過擋風玻璃后發生全反射，所發出的光線盡可能的被光電二極管接收。當雨滴落在擋風玻璃上時，光線的折射環境由空氣-玻璃變成了水-玻璃，在相同位置環境下，LED所發出的光線有部分通過折射到擋風玻璃外，光電二極管所接收的反射光線減少，進而判斷是否有雨滴。同時可以根據接收到反射光的多少判斷雨量的大小，進而自動控制雨刷的刷動頻率。
|
