一組PWM濾波電路參數的設計

[復制鏈接]
跳轉到指定樓層
樓主
ID:114320 發表于 2016-4-15 03:13 | 只看該作者 回帖獎勵 |正序瀏覽 |閱讀模式

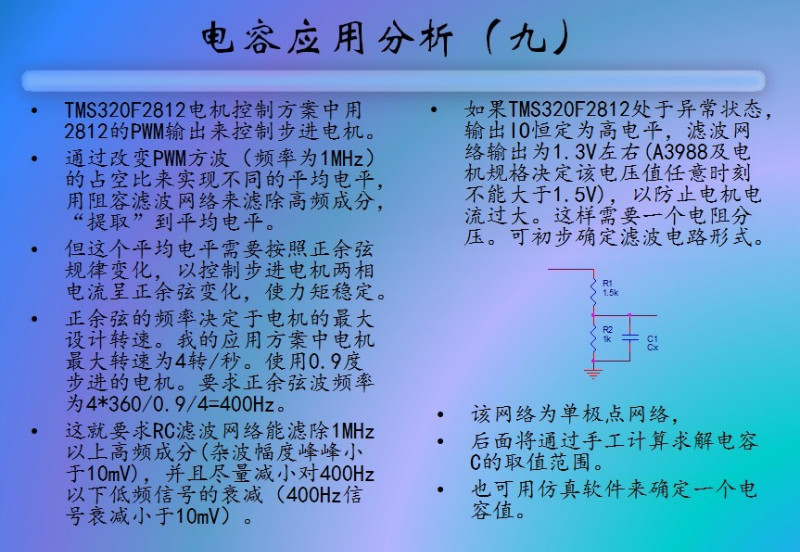

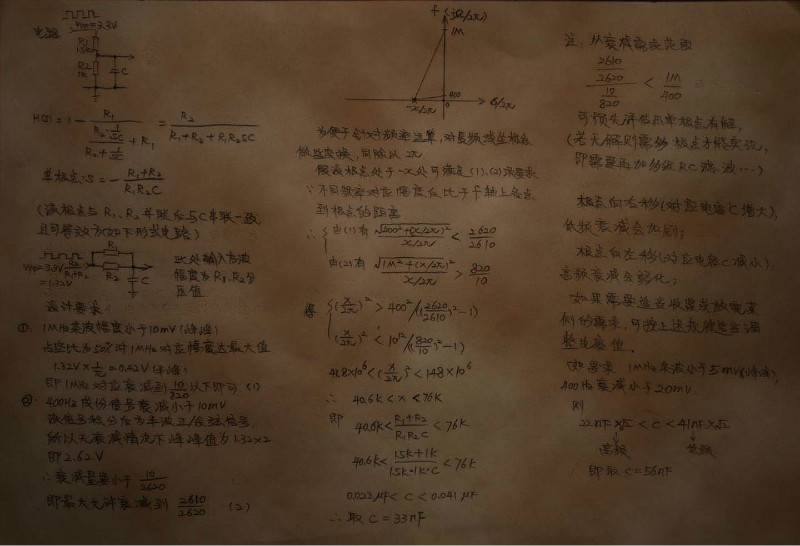

     好久沒有發技術帖了，最近比較忙。抽空完善了一下之前整理的電容應用參考教程，下面這個電路雖然簡單，但仍需要精心的設計才能起到令人滿意的效果。下面是需求及設計思路，PPT中的截圖�？赡芙�(jīng)過上傳后分辨率會壓縮的比較低，也許會比較模糊……稍后發布新版教程下載地址        。




           —— 電路設計是一門嚴謹?shù)乃囆g(shù)
