1.1本課題研究的背景及意義
本課題設計的LCD圖片顯示主要指的是單片機以及單片機驅動的點陣式液晶顯示屏所組成的一個顯示系統。LCD與陰極射線管、LED或等離子顯示器相比是一種低功耗的平面顯示器件。在在車內廣告、智能廣告、可視電話、儀表盤、空調、洗衣機和其他低功耗電子廠品中得到了廣泛應用。
液晶的物理特性是：當通電時導通，排列變的有秩序，使光線容易通過；不通電時排列混亂，組織光線通過。讓液晶如閘門般的阻隔或讓光線穿透。從技術上簡單地說，液晶面板包含了兩篇相當精致的無鈉玻璃素材，中間夾著一層液晶。當光束通過這層液晶時，液晶本身會排排站立或扭轉呈不規則狀，因而組個或是光束順利通過。大多數液晶都屬于有機復合物，有長棒狀的分子構成。在自然狀態下，這些棒狀分子的長軸大致平行。將液晶倒入一個經精良加工的開槽平面，液晶分子會順著槽排列，所以假如那些槽非常平常，則各分子也是完全平行。
液晶顯示器的顯像原理，是將液晶置于兩片導電玻璃之間，靠?jī)蓚�(gè)電極間電場的驅動，引起液晶分子扭曲向列的電場效應，以控制光源透射或遮蔽功能，在電源開關之間產生明暗而將影像顯示出來，若加上彩色濾光片，則可顯示彩色影像。，在兩片玻璃基板上裝有配向膜，所以液晶會沿者溝槽配向，由于玻璃基板配向膜溝槽偏離90度，所以液晶分子成為扭轉型，擋玻璃基板沒有夾加入射電場時，光線透過偏光板跟著液晶做90度扭轉，通過下方偏光板，液晶面板顯示面板顯示白色；擋玻璃基板加入電場時，液晶分子產生配列變化，光線通過液晶分子空隙維持原方向，被下方偏光板遮蔽，光線被吸收無法透出，液晶面板顯示黑色。液晶顯示器便是根據壓電有無，使面板達到顯示效果。
一直以來，追求更完美的視覺享受都是我們桌面顯示設備的目標，回顧近年的顯示技術發展歷程，我們不難發現它都是圍繞著同樣一個主題－“追求更佳的人類肉眼視覺舒適性”！ 09年LED背光的液晶產品得到了消費者強烈的關注。在外觀上還是功耗上，它比傳統的CCFL背光都有不小的優勢，相信隨著技術的越來越成熟，LED背光的液晶產品必然會在市場上取得很大的成功，市場的潛力也非常巨大的，而且對于大多數人來說外觀還是選擇顯示器的首要因素，超薄時尚節能也是未來的主流。
1.2本課題研究主要內容

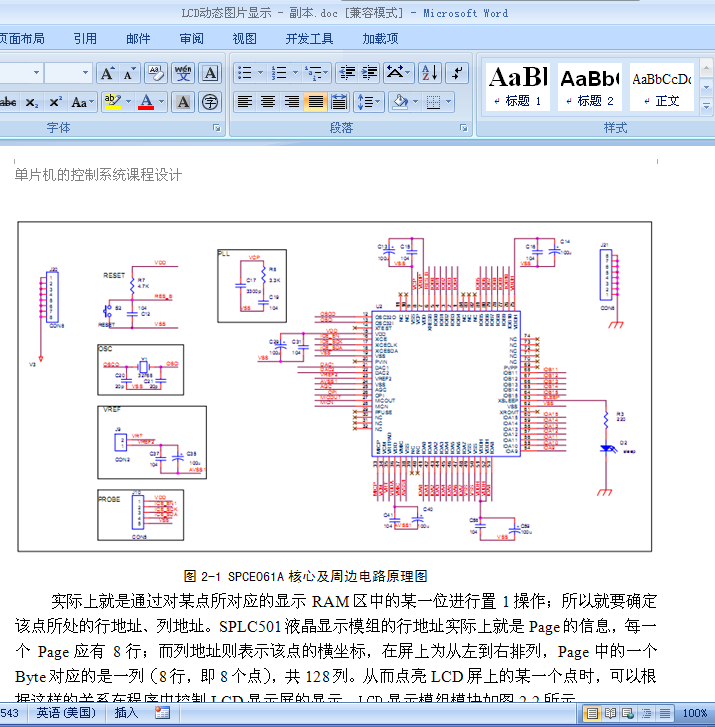

通過利用DM Tool字模提取工具提取圖片字模，使用SPCE061A核心及周邊電路模塊和LCD顯示模組模塊，來實現液晶顯示器動態圖片，從而讓我們看到圖片的動態變化，提高視覺效果。
利用C語言編寫主程序和中斷服務程序，調用驅動程序。在液晶顯示器上動態顯示已經提供的圖片，這里顯示凌陽科技的標識（sunplus的所有9張圖片）。從第一張圖象依次顯示到第九張圖象之后，再?gòu)牡诰艔垐D象依次顯示第一張圖象，每張圖象顯示刷新時間為0.2s
完整的單片機課程設計論文下載：
LCD動態圖片顯示.rar
(351.99 KB, 下載次數: 14)
2016-4-17 02:08 上傳
點擊文件名下載附件
|
|
