RFID多卡片識別技術一般應用物流以及身份識別，通常使用ISO15693或者ISO18000協議的標簽，很少會用到ISO14443協議，文章介紹一種ISO14443天線設計用于同時操作多卡片的天線設計方法
4.26知識產權日 大家定要有保護自主產權意識哦 今天“周立功”再次化身霸道總裁�。�！ 教你RFID(射頻識別)！��！ RFID(射頻識別)技術是物聯網的排頭兵，主要用于身份識別、金融支付以及物流等領域。在ISO4443協議讀卡芯片天線設計常常感到很困惑，難以調出很理想的讀卡性能。小編這里給你介紹ISO14443A協議下，復旦微讀卡芯片讀取多張卡片（5張左右）的天線設計方法。
通常在設計讀卡器芯片天線時，一般都會將讀卡器中心頻率設計在13.56±0.2MHz，天線輸出阻抗在50Ω或者80Ω如圖 1（復旦微FM175xx系列讀卡芯片），使得讀卡性能達到最佳的性能。示波器測試天線發射諧振電壓在20V和接收電壓在1.5-3V（3.3V供電）。

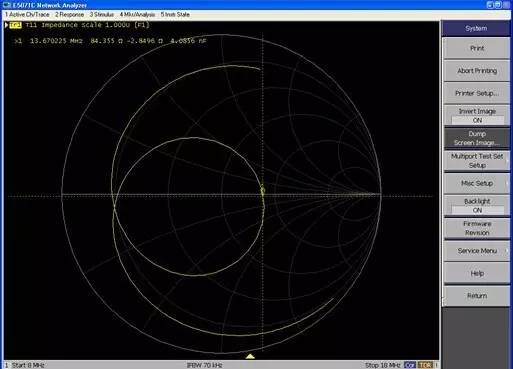

圖 1 FM17550讀卡芯片80歐姆天線匹配
在多卡片識別中，按照上面的設計方法，讀卡器工作不穩定，這是為什么呢？
原來非接觸卡芯片工作頻率設置在13.56MHz,而多張卡片放置在天線上面后，讀卡器天線諧振頻率會下偏，帶寬整體下移，讀卡器輸出功率同時下降，天線輸出功率不夠，使得多卡片操作不穩定。

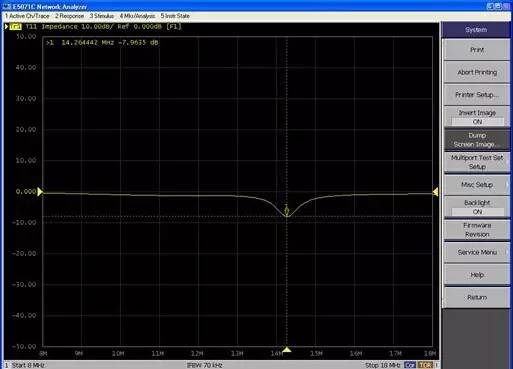

圖 2 多標簽14.2MHz中心頻率
通常在多卡片識別的標簽，卡片中心頻率設計在14.0-14.2MHz圖 2，此時讀卡器天線頻率也設計在14.0-14.2MHz，輸出阻抗比平時的50歐姆大很多，一般在120歐姆以上，天線尺寸設計能同時放下多張卡片的大小，圓形或者長方形。在天線中放置5張卡片后，原來的諧振頻率會由一個分成兩個，一個在13.56MHz左右，一個在15MHz如圖 3，帶寬在13.0MHz，到15.3MHz，滿足多標簽識別需要。
圖 3 多標簽帶寬圖
|
