單片機程序下載方式講解

ID:117358 · 發表于 2016-4-30 05:17

對于單片機項目，編完程序后要將hex文件下載到單片機中，程序才能夠執行，才能實現相應的功能。單片機程序的下載方式有多種，下面介紹幾種常用的下載方式：ISP(串口下載)，SW，JTAG。所涉及到的單片機有STC51、LPC11C14、STM32F103C8T6等。這三種單片機都可以用ISP方式下載，LPC11C14可以用SW方式下載，STM32F103C8T6可以用JTAG方式下載。

ISP下載方式

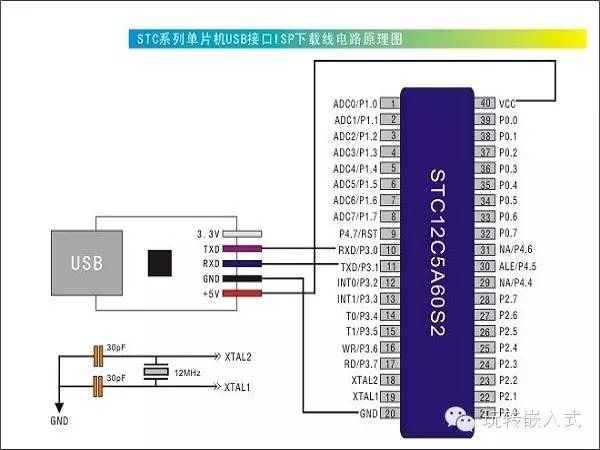

ISP下載也就是所說的串口下載，所需要的工具為USB/TTL，USB/TTL模塊在淘寶上賣的非常多，也很便宜，最貴才3.5元左右。ISP下載要用到單片機的串口(UART)，電路非常簡單。

要注意的是USB/TTL和單片機的接口要交差連接，即：

還要注意，USB/TTL和單片機不能同時供電，如果用USB/TTL供電那單片機就不要接外接電源，否則USB/TTL容易燒壞。

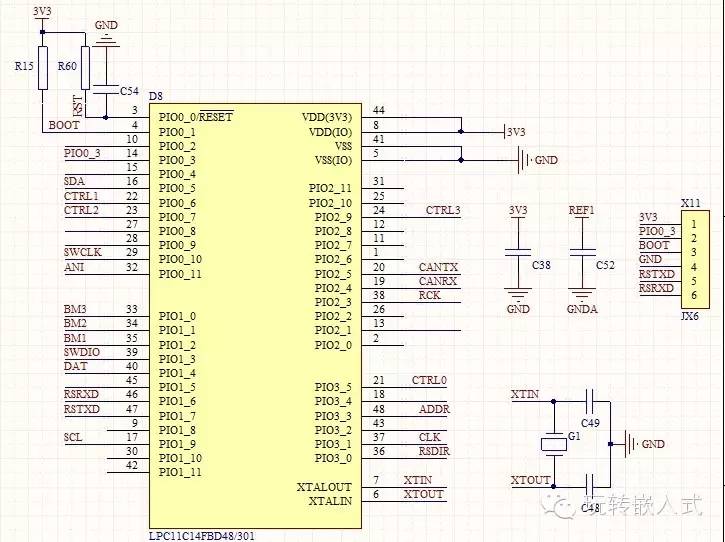

LPC11C14的ISP下載電路有6個腳：
3.3V --------電源正
PIO0_3--------高電平：通過串口下載；低電平：通過CAN下載
BOOT0--------低電平：進入ISP下載模式
GND ---------電源負

TXD ---------接USB/TTL的RXD
RXD ----------接USB/TTL的TXD

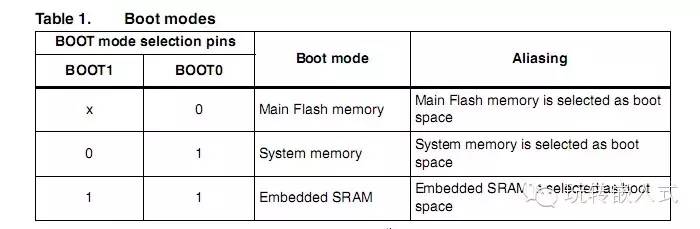

STM32F103C8T6的ISP下載要注意BOOT0、BOOT1的狀態：

2. SW下載方式
SW可以實現在線調試，所使用的工具為JLINK，只有兩條線，電路非常簡單。LPC11C14的SW接口如圖所示。

SWDIO-----------接LPC11C14的PIO1.3
SWCLK----------接LPC11C14的PIO0_10
RST -----------接LPC11C14的PIO0_0

3. JTAG下載方式
JTAG可以實現在線調試，所使用的工具為JLINK，電路非常簡單。STM32F103C8T6的JTAG接口如圖所示。

JTRST---------PB4
JTDI ---------PA15
JTMS  ---------PA13
JTCK  ---------PA14
JTDO  ---------PB3
NRST  ---------第7腳NRST
