單片機靜態方式點亮數碼管

ID:117358 · 發表于 2016-4-30 05:41

昨天介紹完了數碼管的操作方式，今天要迫不及待的展示一把，用程序如何控制數碼管數字，由于是做簡單的展示用，所以電路和程序的執行效率就先不考究了，這一點還望大神門諒解。

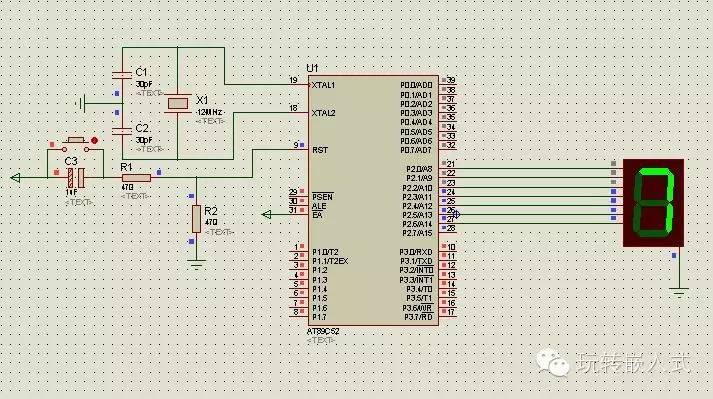

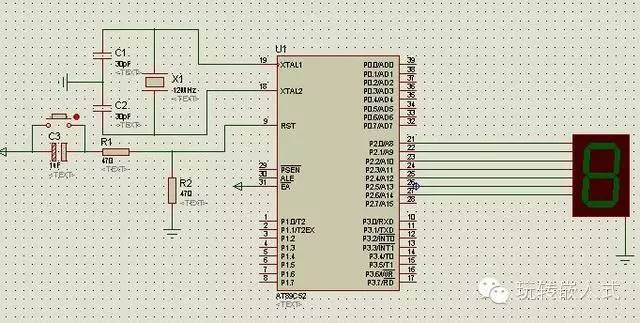

電路只驅動一個數碼管，該數碼管為共陰管，公共端接地，段管直連到單片機的P2口，所用單片機為AT89C52，電路圖如下所示：

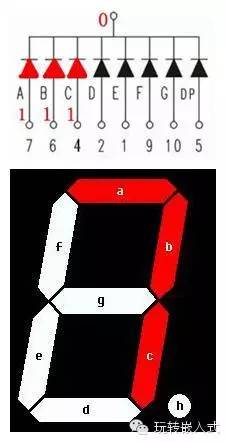

通過昨天對數碼管的講解(新來的朋友，請參閱本訂閱號昨天的文章《數碼管使用方法詳解》)，我們知道如果要點亮一個共陰型的數碼管，只需要把公共端連到低電平，段管給高電平就可以，如下圖所示。

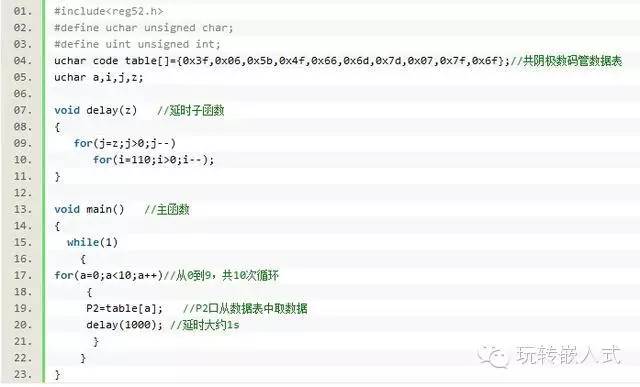

所以看程序：

第4行：共陰數碼管的字段表；
第17行：for循環，循環10次，控制數碼管的顯示內容；
第19行：將所要顯示的內容送給數碼管；

本次的內容很簡單，希望對初學者有個借鑒作用，明天小編要出差，在慢悠悠的火車上度過23個小時，所以讓小編早點睡吧，謝謝各位的支持。
注：本文只是對基礎內容進行了簡單的描述，希望對初學者起到一定的借鑒作用，如果是大神還請斧正。
