單片機外部中斷知識講解

ID:117358 · 發表于 2016-5-1 05:39

應某位朋友的要求，講解一下單片機中斷的知識，那今天就以51單片機的外部中斷0為例，來簡單講解一下單片機中斷的用法。

151單片機的中斷源
51單片機共有5個中斷源，分別為：

外部中斷0
定時器0中斷
外部中斷1
定時器1中斷
串口中斷

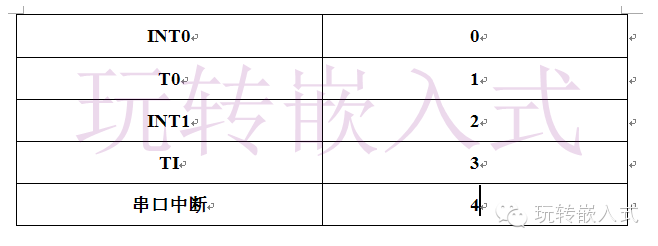

每一個中斷都對應一個中斷向量，中斷向量表如下所示：

2什么是中斷事件
當中斷發生時單片機將正在執行的程序暫時放下而去處理中斷事件，當中斷事件處理完畢后再接著去處理之前的事情，這樣可以大大降低單片機的資源，提高執行效率。舉個例子說明一下什么是中斷：
我很喜歡打CS，每天晚上我都會抽時間打CS，但同時廚房里正在燒水，為了不使水燒干，我每隔5分鐘就去廚房看一下水有沒開，但這就錯過了游戲老被別人爆頭干掉，我很苦惱，怎么辦。于是我在網上買了一個水燒開就會叫的水壺，這樣我就不用每隔5分鐘去廚房了從而可以專心的打游戲，只有聽到水壺吱吱叫的時候，我去把水倒出來就可以了。
在這個例子里，打游戲就是主任務，水燒開就是中斷，吱吱叫就是中斷向量，聽到吱吱響我就明白水燒開了，這時我要把打游戲這個主任務暫時放下，轉而去處理水燒開了這個中斷事件，水倒完后我就又回到了游戲這個主任務中。這樣是不是提高了打游戲的效率呢？

3中斷的硬件實現
51單片機的外部中斷0引腳接一只按鍵，該按鍵通過上拉電阻接到電源，即沒有按鍵發生時單片機檢測到的是高電平，當按鍵按下時單片機檢測到的是低電平。單片機的P0.0引腳以灌電流的方式接了一只LED，當按鍵按下時LED燈點亮，沒按鍵時LED燈熄滅。

4中斷的軟件實現
單片機中斷函數的寫法比較固定，51單片機中斷函數的寫法如下：
void Initd() interrupt 0
其中：

void：為中斷函數的返回類型，中斷函數多為空類型；
Initd()：是中斷函數的名稱，這個函數名符合C語言函數命名規范就可以，隨便起；
interrupt：為51單片機中斷的關鍵字，必須這么寫(51單片機必須這么寫)；
0：為中斷向量，該值詳看第一個表格，如果是外部中斷1就寫2，如果是定時器1中斷就寫3；

中斷函數不用在主函數中調用，只要中斷事件發生，單片機自己主動會調到中斷函數中。

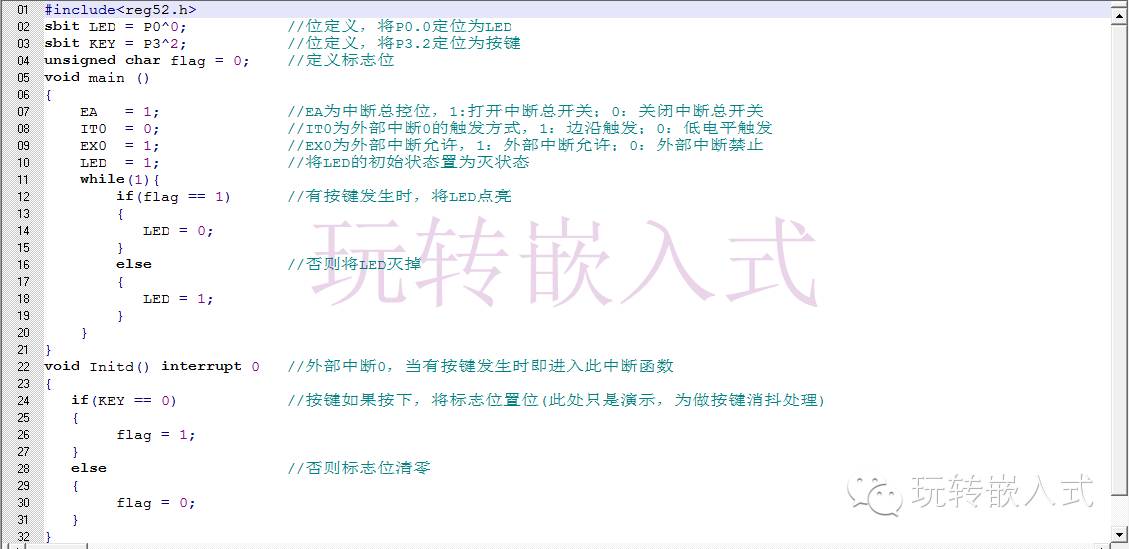

該例子的函數如下所示：

5仿真實現

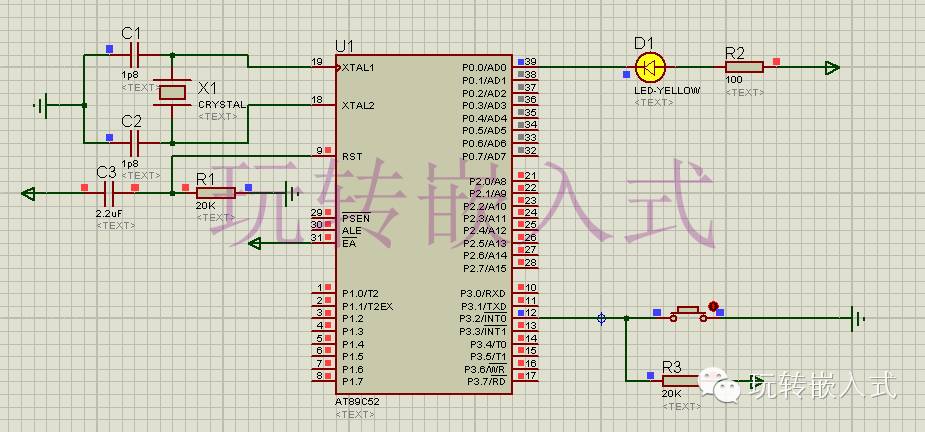

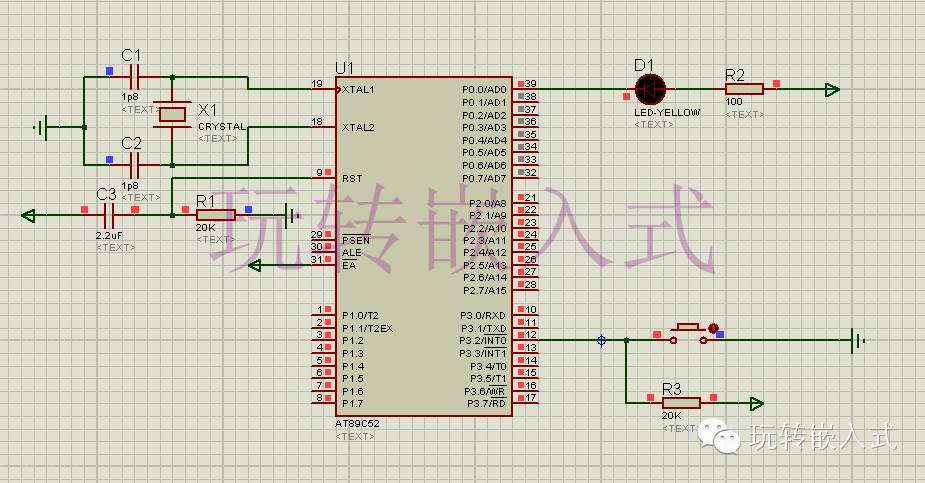

當按鍵發生時，LED燈點亮，如下圖所示。注意對比兩種圖中按鍵的狀態。
