三極管我們經常用，熟悉的型號有S8050，S8550，S9012，S9013，但是他們之間有什么區別？今天來簡單看一下。

1. 型號區別
S8550，S9012，S9015：PNP
S8050，S9013，S9014：NPN
型號先不好搞錯了。
2. 貼片絲印
S9012 的表面絲�。�2T1;
S9013的表面絲�。篔3;
S9014的表面絲印：J6;
S9015的表面絲�。篗6;
S8050的表面絲�。篔3Y;
S8550的表面絲�。�2TY;
SS8050的表面絲�。篩1;
SS8550的表面絲�。篩2;

3. 參數區別

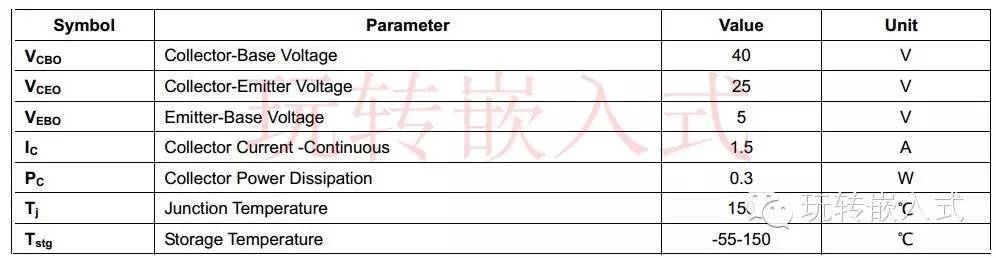

以S9013和S8050為例，看如下參數表格：

↑S8050

↑S9013
對比可以發現，S8050的最大通過電流為1.5A；而S9013的最大通過電流為500mA；所以，在大電流場合我們要優先選用S8050，小電流場合選用S9013。

4. 封裝

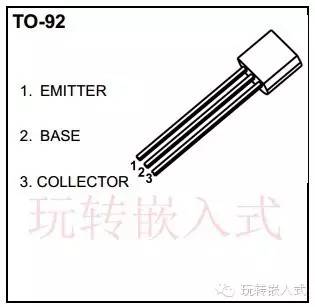

三極管有兩種封裝TO-92(直插)和SOT-23(貼片)，封裝樣式及引腳分布如下：

↑SOT-23

↑TO-92
