EEPROM的全科醫生

ID:114320 · 發表于 2016-5-7 22:25

摘要
EEPROM是可電擦除和電編程的存儲器，具有體積小、接口簡單、數據保存可靠、可在線改寫、功耗低等特點，廣泛應用于各種智能系統，如汽車電子、智能電表、智能家居、小家電、玩具等等。本文主要介紹在線編程EEPROM時出現的現實應用難題以及解決方案。

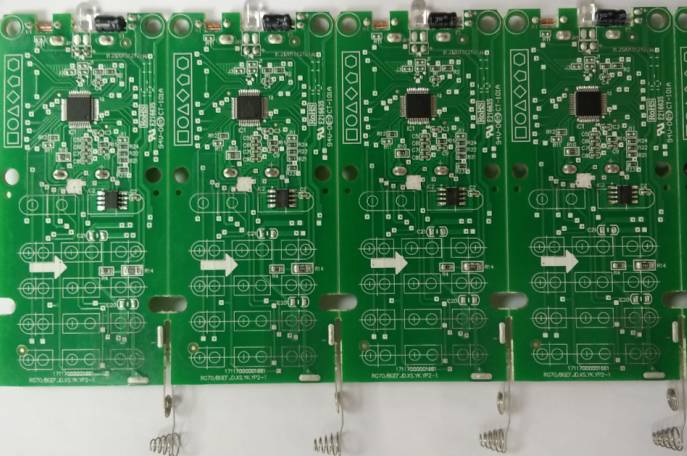

當然，如果是離線編程（裸片燒錄），則不存在本文所提到的問題。產線與貼片房的生產形式，大多采用拼板的方式進行。下圖中，采用在線編程的方式，更利于程序、數據的更新與維護，因此很多嵌入式系統中均采用在線編程的方式。

在系統電路設計中，主控芯片（單片機）與EEPROM往往共用一組電源，因此，用在線編程器燒寫EEPROM時，所加的電壓，也會給主控芯片上電，使MCU進入程序運行狀態。芯片程序運行時，首先進行各種外設的初始化工作，相應地會對EEPROM總線初始化，從而影響在線編程器對EEPROM的正常操作。

為此，有以下四種實用方案，可以避免在線編程操作異常。

1、延時方案。

編程器可以通過相應的延時錯開主控芯片對EEPROM的訪問，此方案要求對單片機程序有所了解，要知道單片機何時訪問EEPROM。例如，上電時，編程器可以先延時一段時間，待單片機初始化EEPROM總線后，再燒寫EEPROM，可以避免單片機與編程器同時操作EEPROM產生的不確定結果。

2、控制復位方案。

我們知道，單片機都有一個復位管腳，當其復位管腳電平有效時，單片機會處于復位狀態，內部程序不再運行。因此，上電后，編程器可以通過一個管腳來控制單片機的REST復位引腳，使其處于復位等待狀態，從而有效避免燒寫時單片機對EEPROM的操作。

3、IAP編程方案。

編寫IAP代碼，控制主控單片機編程EEPROM。此方法要求單片機支持IAP方式，如增強型80C51及ARM內核的芯片等等。首先編寫IAP代碼，再通過調試接口（JTAG、SWD等等）將IAP代碼加載進芯片的RAM中運行，間接操作EEPROM總線，從而達到編程EEPROM的目的。

4、順序編程方案。

當單片機與EEPROM都為空片時，同時要對這兩芯片進行編程，可以先燒寫EEPROM，再燒寫主控單片機程序，避免問題的產生。

以上四種方案，對于一個新的系統板（主控單片機與EEPROM都為空片），可以采用第四種編程方案，而對于一個已經燒過程序的系統板，要更新EEPROM中的數據，而不需更改單片機的程序時，可以采用第一、第二和第三種方案。

無論是哪種方案，致遠電子的 P800-ISP編程器均能完美支持。P800-ISP 是一款脫機（不需要電腦）在線（芯片先貼好）4通道編程器，支持所有常用的MCU和EEPROM芯片，只需一機在手，即可解決MCU與EEPROM燒寫的所有問題。
