PT100是正溫度系數的熱敏電阻，顧名思義，隨著溫度的升高，電阻的阻值變大；相反，如果隨著溫度的升高，電阻的阻值變小，就是負溫度系數的熱敏電阻。之所以叫做PT100，是因?yàn)樵?度時其阻值為100歐姆。
PT100之所以應用很廣泛，不僅僅是因?yàn)闇y(cè)溫范圍比較寬寬更因?yàn)樗木�性度非常好，也就是溫度每升高一度，其電阻升高的值基本一致，約0.38-0.39歐姆對應1度。
上一節講過，通過惠斯通電橋可以測量某個橋臂電阻的變化情況，那么本方案就利用電橋來設計PT100的溫度采集方案。由于電橋出來的信號是查分信號且信號較小，所以要通過差分運放將其放大后再送入單片機進行AD采集，本方案選用AD623作為差分運放芯片，這是一顆軌到軌的運放，即能輸出的最大電壓為供電電壓。
做方案時要考慮如下幾個問題：
A. 測溫范圍是多少，這決定了其他三個電阻的阻值該如何選��；
B. 運放、單片機的供電電壓是多少，這決定了運放的放大倍數如何設計，即最大輸出不能超過單片機的AD參考電壓；

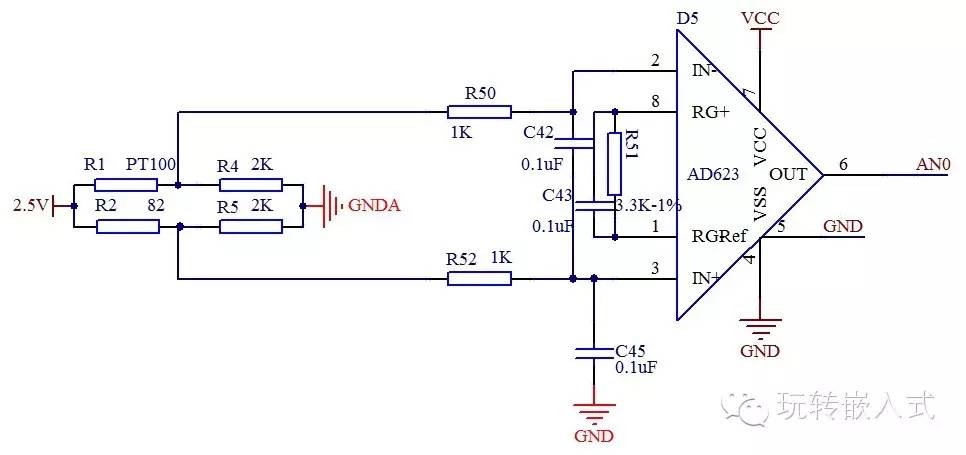

本方案的測溫范圍為0-200℃，單片機供電電壓為3.3V，設計電路圖如下：
通過電路圖可以看出如下幾個問題：
A. 運放的增益電阻R51為3.3K，即放大倍數為G=（1+100/3.3）=31.3，具體詳情可參考AD623的數據手冊；
B. 電阻R2=82Ω，即當PT100也為82Ω時，電橋平衡，差分電壓為0；
C. 運放能輸出的最大電壓為3.3V，放大倍數為31.3倍，所以最大的輸入電壓為3300/31.3=105.4mV，R5兩端的電壓為固定值V2=2.5×2000/2082=2401.5mV，那么R4兩端能輸出電壓為（2401.5-105.4）mV=2296.1mV，即R1最大為（5000/2.296）-2000=177.7Ω；
通過以上計算即可得出，R1的變化范圍為(82-177.7)Ω，即測溫范圍為(-43~205)攝氏度，滿足測溫范圍為(0-200)℃的要求。
電路設計完成后，就可以變成寫程序?qū)崿F(xiàn)溫度的采集了。

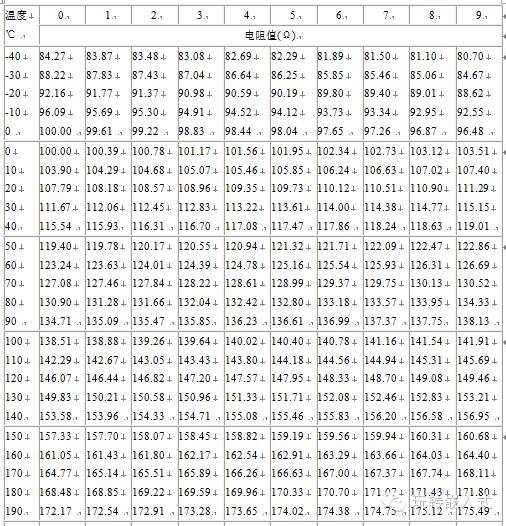

附溫度-電阻對應表：
|
|
