作為一個電子愛好者來說,沒有一臺自己的DIY作品是很沒面面的.在網上看到了很多DIY作品都很棒,自己也來試試看,經過反復思量決定做一臺小功放.以前也有做過可很隨便。一直以來很想做一臺屬于自己的作品，可惜由于一直沒這個條件，最近閑著沒事就想完成自己的心愿。 第一步:構思.一直以來就想做一臺發燒級的功放,本人對音效的感覺很敏感，也很挑剔。垃圾的差的音質聽了會渾身不自在,所以我追求完美音質,以前有做過TDA2030，感覺做電腦音箱很好�？删褪枪β市×它c。考慮了再三最后選用LM3886，LM3886TF是美國NS公司推出的新型的大功率音頻放大集成電路，其后面的TF為全絕緣封裝，和 LM1875T相比，它的功率較大，在額定工作電壓下最大可達68Ｗ的連續不失真平均功率，同樣具有比較完善的過壓過流過熱保護功能， 最可貴的是它具有自動抗開關機時的電流沖擊的功能，使揚聲器能夠安全的工作。 LM3886優異的性能，使得它在近幾年音響制作中廣泛的應用，許多成品功放機中就有直接的應用它擔任后級功放或者用它作為重低音放大電路。采用了美國NS公司（國家半導體公司）推出的新型高保真音響功放集成電路LM3886TF作功率放大，用運放NE5532或AD827作前置線性放大和音調放大。其特點有：輸出功率大（連續輸出功率68W）、失真度�。ǹ偸д婕釉肼�<003％）、保護功能（包括過壓保護、過熱保護、電流限制、溫度限制、開關電源時的揚聲器沖擊保護、靜噪功能）齊全，外圍元件少，制作調試容易，工作穩定可靠。由于用它制作功率放大電路具有簡易，適用的特點，特別適合于燒友以及電子愛好者的制作。
第二步:購買材料,我在網上把沒有的元件和機箱一起買好,首先是PCB板,我選擇的是做工較好的
雙層PCB板
電源板
濾波電容很重要，我選用大容量的10000uF
還有歐姆龍銀觸點繼電器，可是花了不少錢哦
還有一些元件
扎線
散熱片
鍍銀屏蔽線
等等
第三步，焊接。按照PCB上的元件參數一一焊接上去，這里要注意焊接的美觀，長的引腳要剪短，這是要費點時間的，我差不多用了一個小時，就是有些元件很難找，不過都按照圖上的來安裝了。
電源板，4個10000uF的電解電容，超爽……
采用高壓電容，漏電小，噪音低和高精度電阻,可以說用料很足了
遺憾的是沒買到發燒級的電容。等有機會再換上了……
第四步就是通電調試.連接好所有的線，注意電源不要接錯了（很關鍵的），接上電源再輸入音頻信號，這時心情很是激動，生怕把那接錯了。一開電源就爆了……可還是沒有令我失望，通電后一切OK，聲音強勁有力，功率很大，才放了一會就發燙了，測量電壓差不多有42V很是奇怪？我買的變壓器才28V，可能是電容的緣故吧！不過這樣的電壓剛剛好。因只是調試階段就沒再通電。拆除連線準備固定在機箱里。

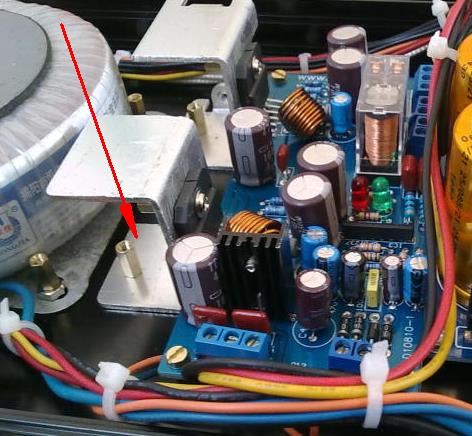

一臺嶄新的小功放就呈現在眼前了，通電一試一切OK!!!!
對于一個電子愛好者來說,做好后迫不及待的就是馬上通電試機,接上我的小音箱(不是很好)。再用我的5800XM輸入音源,把均衡器調到重低音.下面就我所聽的幾首歌作出評價.
林肯公園的變形金剛主題曲New Divide:很有震撼力,讓人聽了熱血沸騰,開到很大時感覺不到失真,就覺得好像喇叭承受不住,我的小音箱是3寸的。然而功放還綽綽有余,那種直逼胸口的震撼力很是爽啦……
周杰倫和袁詠琳的畫沙：歌曲剛開始的部分是大提琴與小提琴，感覺很逼真，聲音的穿透力很強、整個空間飄蕩著優美的琴聲……而后是袁詠琳那不標準的普通話，呈現得完美無暇，不管是女聲還是男聲都表現得淋漓盡致……多的也不說了你們聽了就知道……要是有對好的音箱就好了，所以下步的計劃就是做一對自己滿意的音箱，請大家拭目以待吧！�。。�
|
|
