晶振接地電容計算和調試

ID:127542 · 發表于 2016-6-21 13:35

首先購買時需要了解晶振的負載電容，比如32.768kHz/12.5pF，

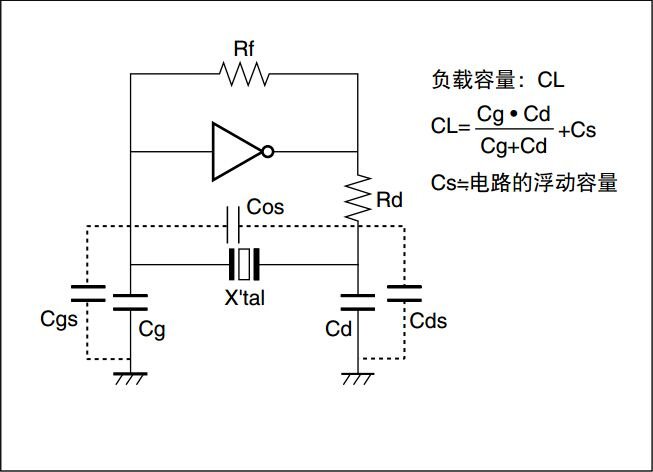

如下圖的負載電容計算方式可以逆推：

由CL=12.5pF，推算得到并在晶振兩端的電容應該為：

假設Cs=2pF，那么

=CL-Cs=10.5pF，一般兩端電容相等，所以電容值為10.5*2=21pF，

購買電容時只能買到20pF和22pF ，常見32.768晶振為20ppm，
最大誤差13.9小時+/-1秒，一個月+/-52秒。

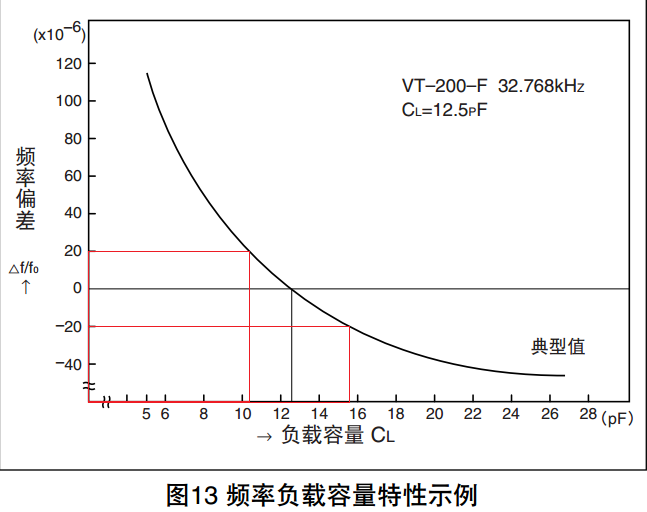

負載電容和頻率變化如下圖：

上圖紅線數值大致可知20ppm范圍對應為2-3pF，

由此可知我們需要購買18pF，20pF，22pF來測試，如果想并聯調試可以再購買1pF和0.5pF等小容量，

測量工具可以用示波器或者頻率計以及最便宜的那個24M邏輯分析儀等，

電路可以是單片機或時鐘IC，以實際應用為準，如單片機時可以設置秒輸出或者時鐘輸出，

測量工具需要用溫補晶振等高精度時鐘進行校準（無法校準時通過計算誤差實現測量目標誤差），

如使用邏輯分析儀最高采集速度（24M）測試，經高精度時鐘測試得知邏輯分析儀誤差很大（快了31ppm），

更換邏輯分析儀上的晶振兩端電容使其接近理想精度，

使用20pF和22pF電容時測量計算結果為+/-10ppm以內，符合晶振的誤差，可見以上計算方式是可行的。

ID:127542 · 發表于 2016-6-21 13:36

Cs的估計值有什么講究？

那個是芯片引腳和PCB走線寄生電容，可以用個高頻信號加大阻值電阻接上去，然后用示波器看幅度，利用RC效應可以測出寄生電容。
