MC34063升壓？降壓？還是翻轉？電路原理分析，以及用降壓IC做負壓升壓

ID:127542 · 發表于 2016-6-21 16:29

大家都知道有升壓IC和降壓IC，
但是負壓升壓的IC估計怎么找都找不到幾個吧！
其實負壓升壓也算是降壓電路的一種，
三種結構中其實就是換個參考地而已！
先來個熟悉的MC34063的電路分析吧！

先把過流電路無視，做一個最簡單的9V降5V結構，

其中一開始電流通過1和2腳導通向電感充能其中C2在開始可以視為導通，
當電壓到達5V后經過分壓反饋回5腳得到1.25V，
反饋大于34063內部基準時1和2腳會切斷電流，
此時電感有能量轉成電壓并經過D1向C2繼續維持，
當電流向R3放電后電壓降低比34063內置基準低時導通1和2腳繼續充能，
其中34063有內部PWM占空比自動調節，
整個死循環就不停下去工作了!

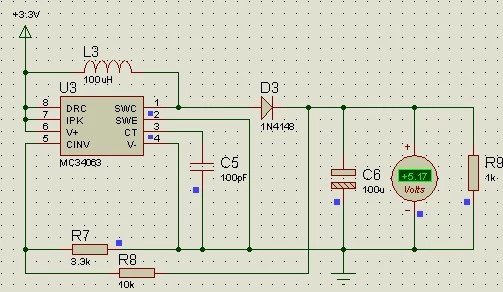

接著是升壓，也是無視過流保護的3.3升到5V

當電流一開始接通后經過電感流向1腳，
IC工作后首先把1和2腳導通，
電感充能，由于有PWM的原因，
所以在1和2腳切斷后在電感上有電保留，
這時的D3左端相當于3.3V串著一個電池，
D3是單向?qū)ǎ?br /> 電壓通過D3向電容充電，
隨著PWM不停振蕩，
電容充的電壓越來越高，
當電壓到達設定的5V后停止導通1和2腳，
電壓放電后繼續充電，
死循環后整個結構就穩定下來了！

接下來才是技巧活了，

這個電路屬于降壓電路的非常規使用，
其中地的參考點發生了改變，
從電路啟動前可以把蓄能電容C4當做導通的，
這時34063的4腳和VCC輸入腳是3.3V，
此時兩個地是在一起，
34063開始啟動后1和2腳導通，
電流流向電感對地充能，
當PWM翻轉時電感放能通過二極管對蓄能電容充電，
此時電容電壓開始提升，大于VCC。。。。。。。。。。。。
由于電壓只高不低，所以一直運行下去，
當輸出電壓到達設定值時，
VCC和4腳已經是8V多了（VCC+設定值），
其中輸出端就是整個電路的虛擬地了，
整個結構也叫做自舉升壓電路（自給自足啦），
整個電路是降壓電路演變來的！
所以一般降壓IC改一改就能做翻轉升壓，
還有降壓IC做升壓時，
主要滿足IC供電就能維持循環，
比如有低輸入升壓電路，
資料說最低電壓是3V，
實際在1V已經能導通了，
這時可以通過自舉升壓后用二極管反接回VCC就可以用了，
這種用法在百度隨便搜就能找到了！

ID:551442 · 發表于 2019-10-26 17:38

請問有mc340637 5v升12v的電路嗎。網上的找出來都不好用

ID:149799 · 發表于 2019-11-25 13:15

你好，你用的是什么軟件。

ID:47707 · 發表于 2019-11-28 13:35

還不錯，學習了

ID:402026 · 發表于 2024-10-22 08:56

你做的很好，試一試，練一練，自己就學會了，自己就掌握了！感謝分享!
