我的DIY功放—JF2510

ID:127902 · 發表于 2016-6-25 00:21

想有一套獨特又有意義的音響設備，所以就自己DIY一臺功放。該功放4聲道，300W和120w各兩個。電路及參數都是自己設計，由于時間關系，還沒有制作供電電源，該功放的電源設計方案是用1000W的開關電源�，F(xiàn)在先將暫時組裝好的實物圖上傳分享一下。手機拍的，不夠清晰�。『呛�！

圖的左邊呢，是兩個一樣的功放板，散熱片對裝，冷卻方式為強制對流式，使用用兩個8X8CM的風扇。一吹一抽。風扇控制電路見下文。
還是先看看該機的功放電路原理圖吧。

該功放電路設計為300W，雙63V供電，輸出功放管使用3對安森美對管。
電路的特點是：
1 用運放代替差分電路，制作調試都比較簡單
2 靜態工作點分兩級調整，可將電壓放大級調到甲類狀態，再把輸出級調到甲乙類狀態，這樣可以減小電路的非線性失真，又不會導致輸出級靜態電流過大。
3 該功放增益�。ḿs15倍放大），因為這臺功放為純后級，沒有音量電位器，所以設計成低放大倍數。
該機的120W電路同上電路基本相同，只是電壓為40V，用一對輸出管。這里不做詳細介紹。、
4 開機沖擊小，因為開機時靜態電流逐步增大。（就算沒有延時電路，開機時也聽不到噪聲）
風扇電路及保護電路

風扇工作在兩種狀態下，為將電路做的簡單點，所以沒做成線性控制。功放工作時，散熱片溫度低于50攝氏度時，風扇半壓運轉。當輸出功率大，散熱片溫度高于50攝氏度時，K1閉合，V11飽和。風扇全壓高速運轉。提高冷卻效率。
該保護電路功能有中點保護，和開機延時，延時時間約為5秒。當功放出現故障時，中點出現直流，通過R21或R22輸入到V21和V22。當中點偏正時V21導通，偏負時V22導通。電路斷開繼電器，從而保護喇叭。
下面還是看看電路板制作過程吧。

設計好的PCB，這個電路中，信號走線拐角的地方都是使用圓角拐角，這樣有利于高頻通過。其他走線一般為45度或90度拐角。
將電路打印到硫酸紙上，然后轉印到覆銅板上。看下圖。

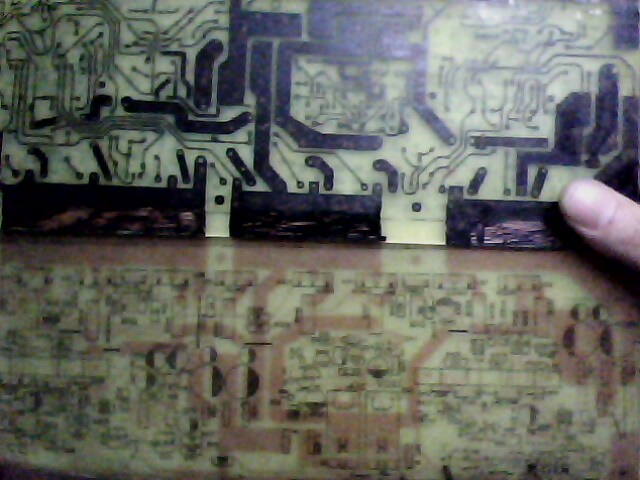

上圖是轉印好后正在蝕刻的電路板。板子太大，當時沒有那么大的容器（連個拖地桶都借不到，所以就買了一個這樣的盒子）
蝕刻20分鐘左右后，變成下圖的樣子了。

轉印時為方便安裝元件和對電路的維修，我特意將絲印也印上去了。不錯吧。呵呵

打磨后鉆好孔的的效果
再裝上元件就是這個樣子了

好了。電路板呢就是這樣做完了。說簡單點了吧，因為不是教學，所以詳細的元件作用和參數計算就全免了吧。
這臺機的機箱在廣州惠福路買的。除電源按鈕孔外其他沒有經過任何鉆孔加工，輸入輸出座和風扇孔都是用銑床開的。夠精確吧。
經過調試好試音后，音質比專業功放清晰，高頻很纖細。低音比較豐滿飽和。當運放使用op2604 或者0P275時，中頻非常響亮。2604和0P275太貴了，分別別要20多和12快一個，所以呢，300W這邊使用原裝飛利浦的NE5532，120W這邊只用原裝飛利浦大S的NE5532。內行的聽到這兩個運放流口水沒�。抗�。希品吧。停產很久了。這款運放在90年代以“運放皇”的稱號風靡整個音響界了。這兩個運放雖然都是飛利浦出產的，型號一樣，但音質有區別，而且比較明顯。原裝飛利浦的高音和低音比較突出，聲音比較圓潤，適合聽古典音樂。而大S的呢，全頻都很好。中頻比較突出，所以適合聽電子音樂和搖滾音樂。
我設計這臺機主要是做電子兩分頻。300W的推重低音，120W的推中高音。雖然這樣做成本較高。但效果是很好的。搭配也很合理。
既然是電子分頻，該機又為純后級功放，所以必然少不了前級電路了。前置電路還沒做出來。但設計方案已經確定了。給大家看看
方框原理吧。

QQ截屏的，湊合用下��！
跟具目前的投入費用呢，已經超過430多塊了。預算后面的費用大概是：如果電源用變壓器呢（包括濾波電容的費用）。費用得在加上450元左右了。還有卡拉OK前級也要300元左右。音箱要一對雙8寸低音和一對全頻8寸音箱，如果自己買喇叭和空箱組裝的話材料費：喇叭6個惠威8寸估計230元一個。高音兩個索尼的，家里還有，就不買了吧。音箱看看找個圖紙買板自己做吧，老爸是木匠。呵呵。再說買箱子不好帶，也很貴。
預算總共一套成本費用可能是2800元左右了。利用空閑時間做，也得半年才能完成啊。我是不是玩瘋了。不過還好，沒有像同事一樣發高燒。
待續。。。。。。。。
