業余手工制作TDA7297雙聲道功放圖解

[復制鏈接]
跳轉到指定樓層
樓主
ID:127902 發表于 2016-6-25 01:33 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式

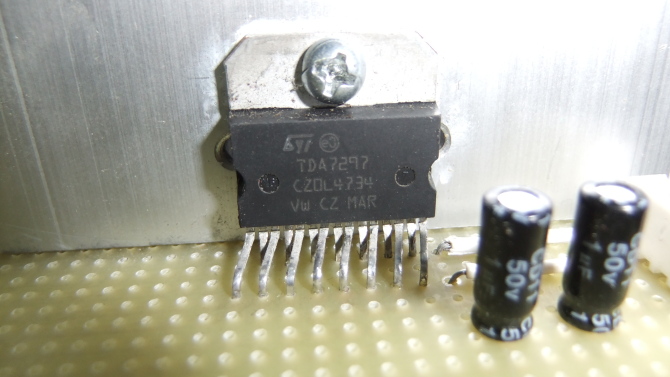

用TDA7297做功放塊,該IC供電范圍寬,在10V-20V即可,可輸出雙15W功率

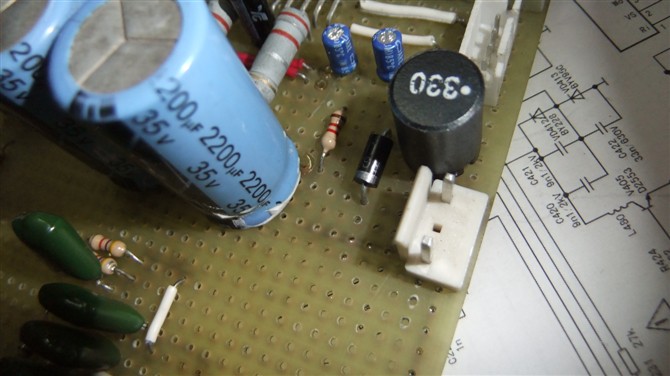

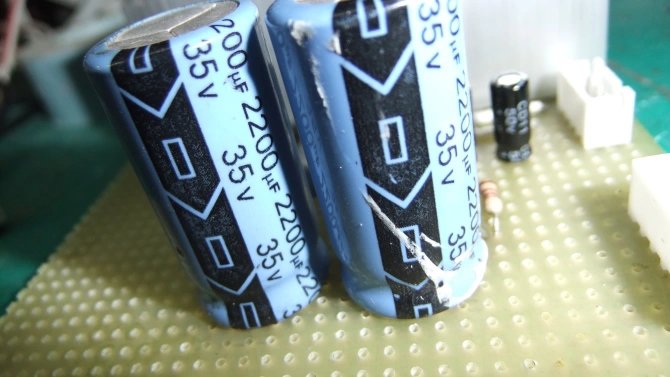

電源濾波用兩只36V2200uF電解電容

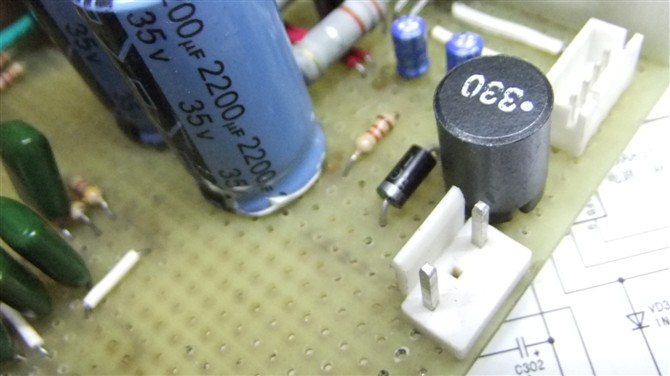

電源供電采用LC濾波,并加一只二極管做反向保護



電源供電采用LC濾波,并加一只二極管做反向保護

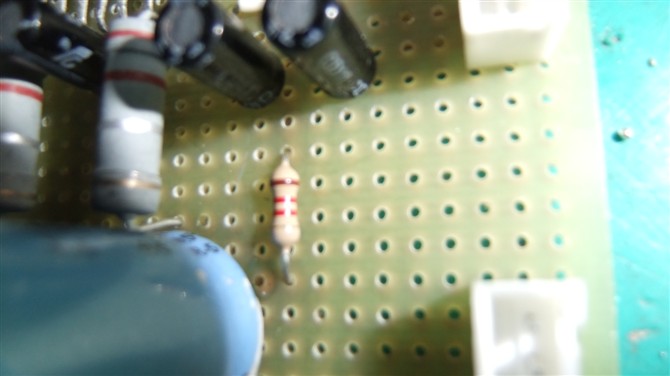

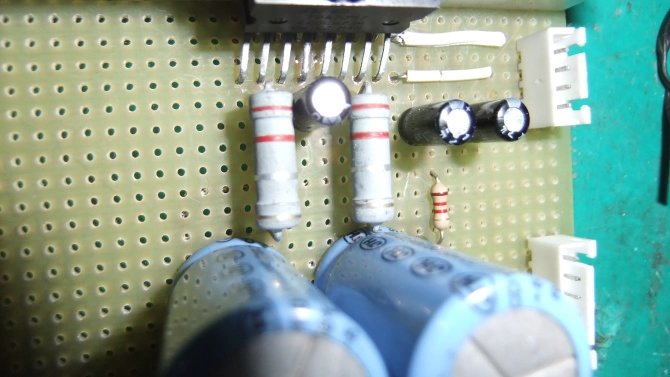

功放塊采用左右聲道雙電源供電,并采用0.22歐限流電阻做保護

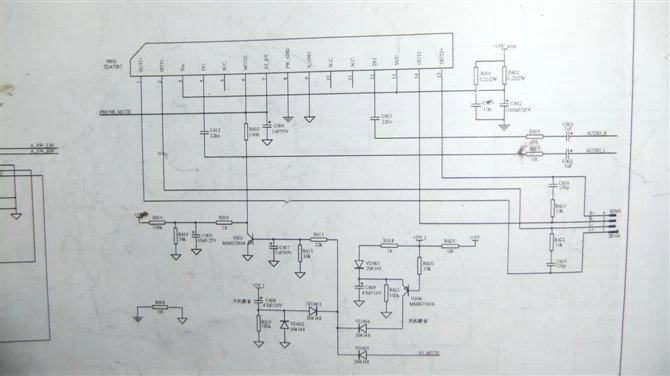

TDA7297圖紙

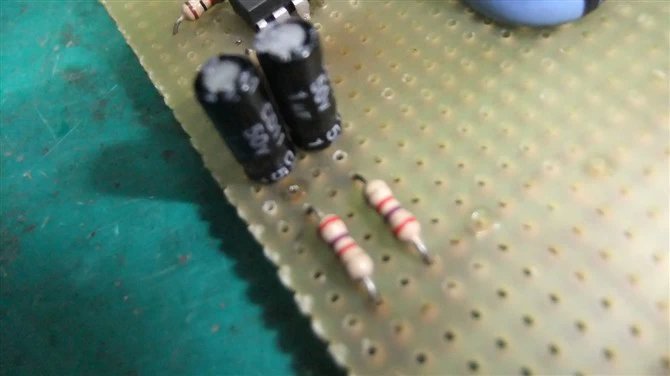

用 1K電阻將TDA7297的靜音腳拉為高電平,是IC進入放大狀態







用4558D做前置放大

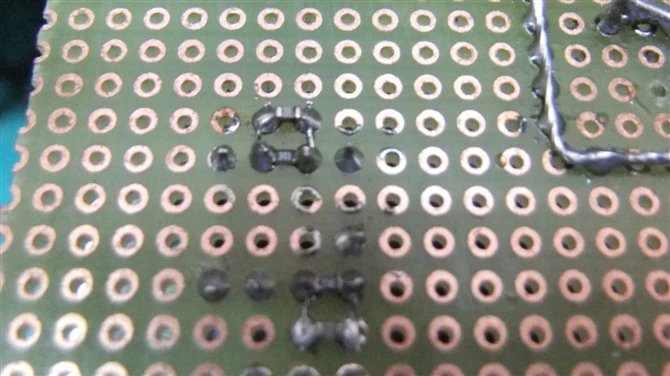

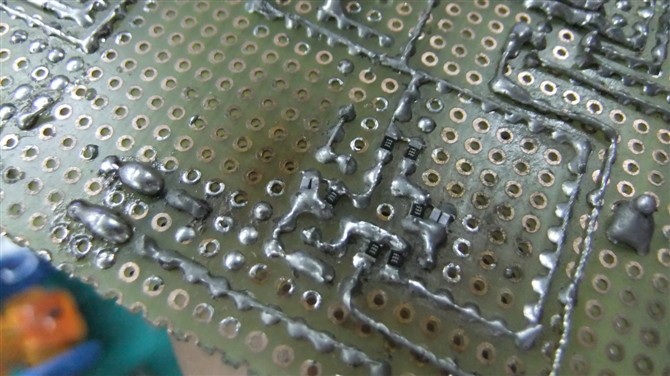

4558D的外圍匹配元件用貼片元件焊在線路板背面,可節省電路板面積

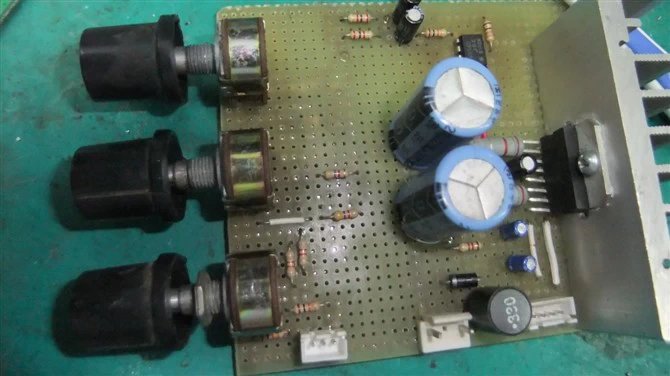

正面效果圖

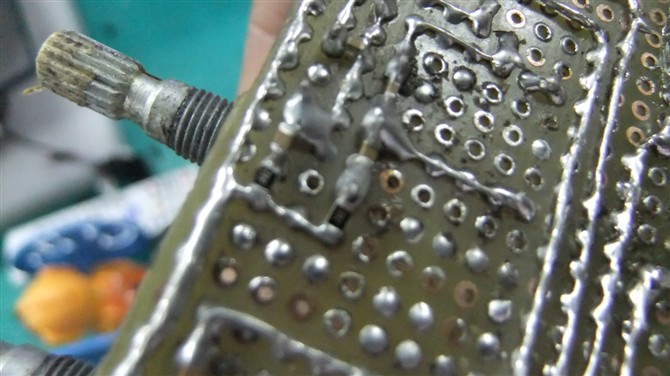

音調控制電路衰減電容及電阻也用貼片元件焊接在背面



第一級耦合電容采用50V1uF電容

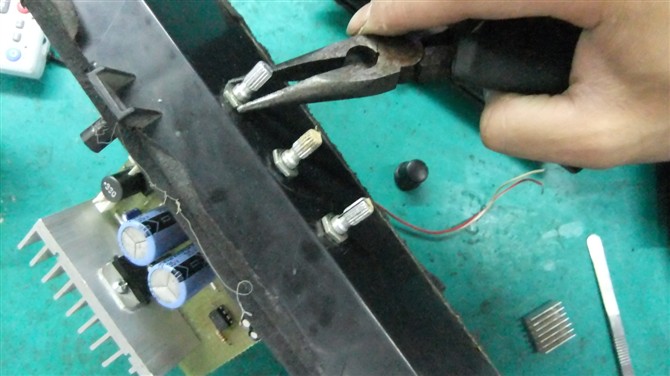

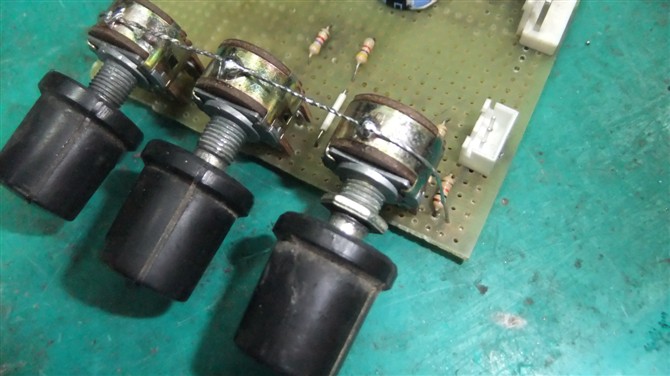

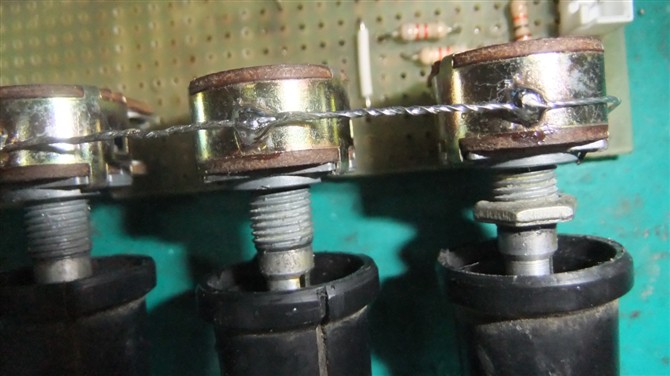

電位器外殼都接地,防止干擾



背面線路效果圖


焊完后用清洗劑將線路板背面洗干凈

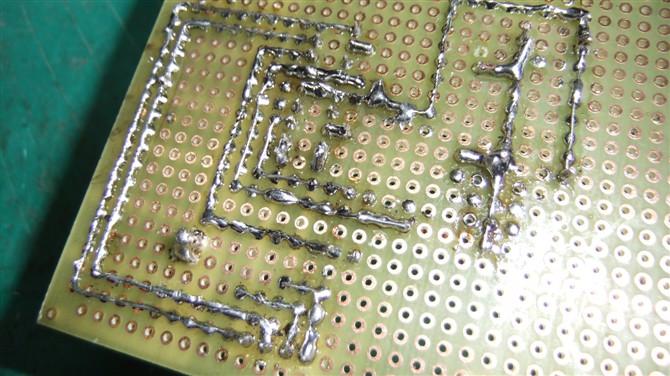

背面線路全圖


背面線路效果圖

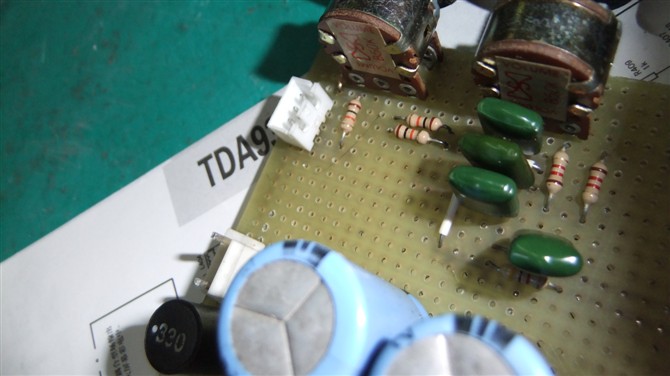

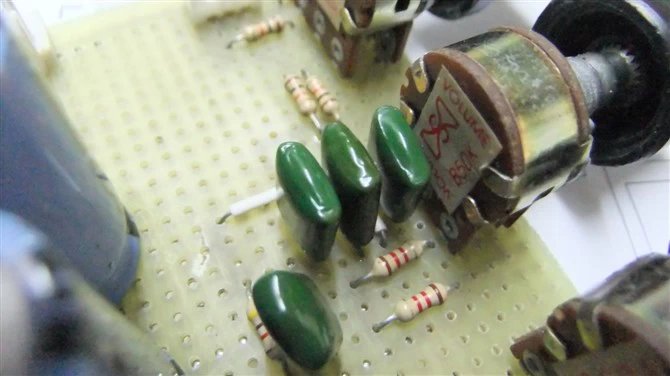

音質控制正面元件

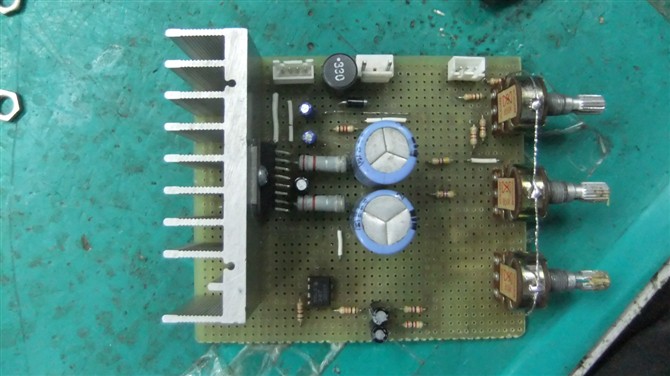

正面效果圖













音頻輸入選用3.5mm插座

音頻輸出用1000uF電容耦合,防止直流損壞揚聲器

右聲道用兩只揚聲器并聯

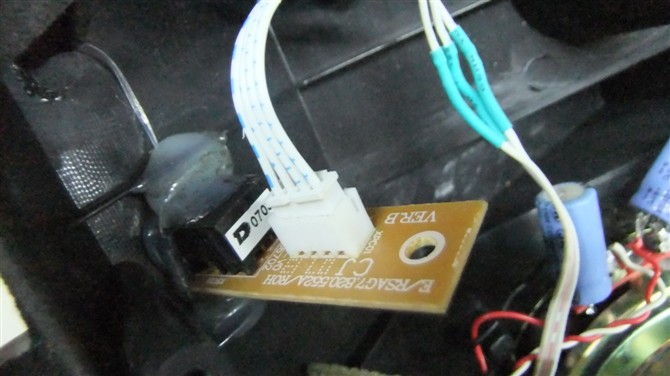

右聲道音箱用插座相連



電源變壓器選用15V30W變壓器

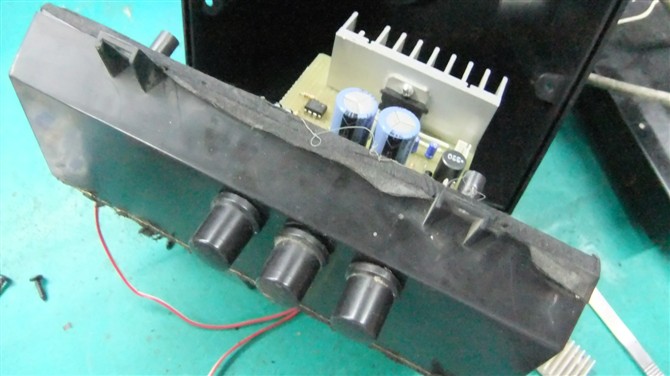

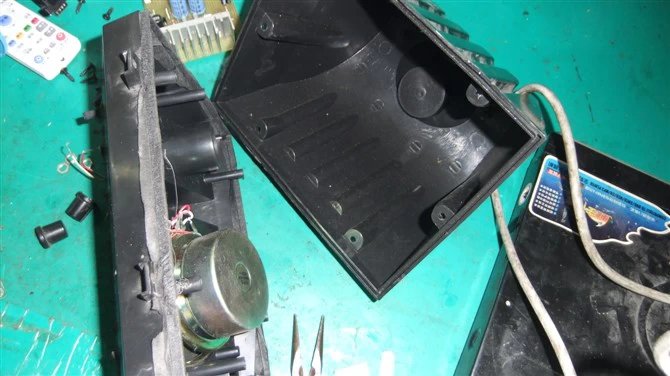

將變壓器和功放板裝入音箱內

功放全圖

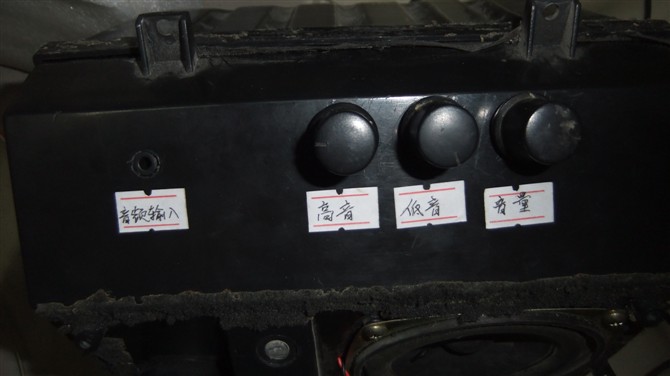

最后在殼子上貼上標簽,功放制作完成


      開始試機,音質非常OK,功放制作結束
本次制作中所用到的電路知識有

一   .            4558D:4558D
1:AMP OUT1 放大信號輸出(1)
2:IN1-     反相信號輸入(1)
3:IN1+     同相信號輸入(1)
4:GND      接地
5:IN2+     同相信號輸入(2)
6:IN2-     反相信號輸入(2)
7:AMP OUT2 放大信號輸出(2)
8:Vcc      電源
額定電壓15V  /15*2

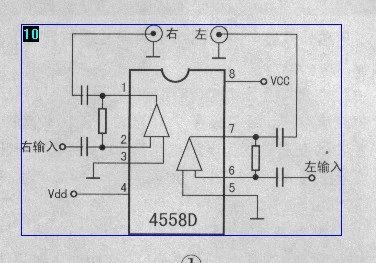

照片名稱:4558D內部電路




衰減式音調控制實際應用電路

高音、低音分開調節:C1、C2、W1構成高音調節器,R1、R2、C3、C4、W2構成低音調節器。W1旋到A點時高音提升,旋到B點時高音衰減。W2旋到C點時低音提升,旋到D點時低音衰減。組成音調電路的元件值必須滿足下列關系:

 �。�1) R1≥R2;

 �。�2) W1和W2的阻值遠大于R1、R2;

  (3) 與有關電阻相比,C1、C2的容抗在高頻時足夠小,在中、低頻時足夠大;而C3、C4的容抗則在高、中頻時足夠小,在低頻時足夠大。C1、C2能讓高頻信號通過,但不讓中、低頻信號通過;而C3、C4則讓高、中頻信號都通過,但不讓低頻信號通過。

文中有錯的地方歡迎好友提出,我們共同交流電子知識

                                                                                                                    張石峰制作




分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:127902 發表于 2016-6-25 01:36 | 只看該作者
回復
----------------

焊接技術不錯  不要用4558   應該用5532

    主人4558比較常用,5532假的太多了!
5532是雙電源供電的,如果采用它就要再加一路電源,而4558供電+12V-20V即可,給功放塊TDA7297的供電基本相同,所以采用4558可以簡化供電電路

    這個倒挺合理的!你們電路基礎比我好!
