LM3886及NE5532運放制作的功放

[復制鏈接]
跳轉到指定樓層
樓主
ID:127902 發表于 2016-6-25 01:49 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
 隨著音響愛好者對重放聲音質量要求的提高�?陀^地說,早期集成功放在音質上的確存在功率較小的問題,但幾年前也有音域平衡、音質宜人的精品面市,如美國國家半導體公司推出的30W功放LM1875及50W高性能功放LM3886,LM3886在5Hz~100Hz內,線性度良好,互調失真低達0.004%,諧波失真及噪聲僅(THD+N)0.03%,兼有過壓欠壓過載、短路、超溫保護及靜噪功能,十分適合即追求音質優美,又追求音量強勁的發燒友自裝大功率高保真音響,有源音箱或打磨久型的音樂功放電路。

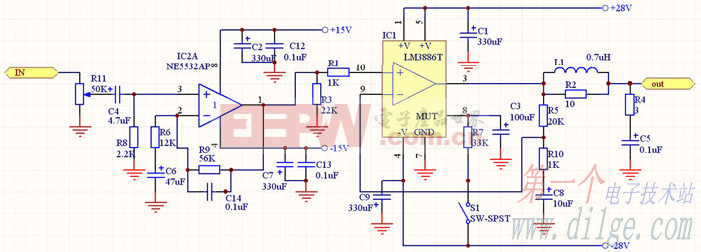

  電路原理圖 點擊放大

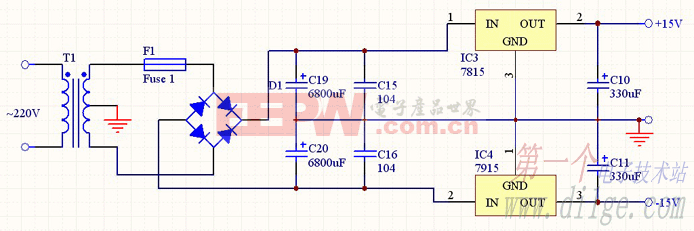

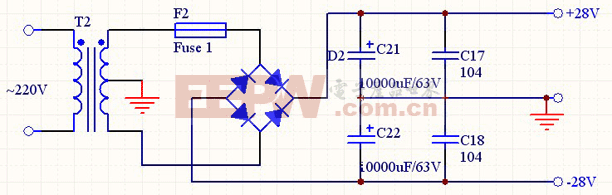

  電源電路原理圖 點擊放大



  點擊放大
  電路原理:
  以上的電路原理圖只是其中的一個聲道。電路主要由NE5532及外圍元件組成的前置放大器和LM3886組成的功率放大器構成。前置放大器功能是放大信號電平、提高信噪比。雙運放NE5532是大家較喜歡的運放之一,在制作中將它接成同相放大器,運放反相端串接47uF的電解電容,讓交流信號全反饋。放大器由三端穩壓IC供電。功率放大電路由LM3886T來完成,音頻信號經過前置NE5532放大后,經電阻R1進入LM3886T的輸入腳(10),再由第3腳輸出。
  元件的選擇與制作:
  L 的制作方法為:用1.2毫米的漆包線直接在10W10歐姆的電阻上平繞22匝,然后與電阻的兩個引腳并聯而成。電阻R2采用2W電阻,其余的采用1/4W電阻。電容C8采用鉭電容,其余的采用耐壓50V的電解電容。變壓器要求功率大于200W,采用大功率的環型變壓器更好。

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏4 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:927125 發表于 2021-5-25 16:49 | 只看該作者
為什么做兩套變壓和整流?7815和7915不能直接從28V取電嗎?
