音頻功放輸出端的電平指示器制作

ID:127902 · 發表于 2016-6-25 15:26

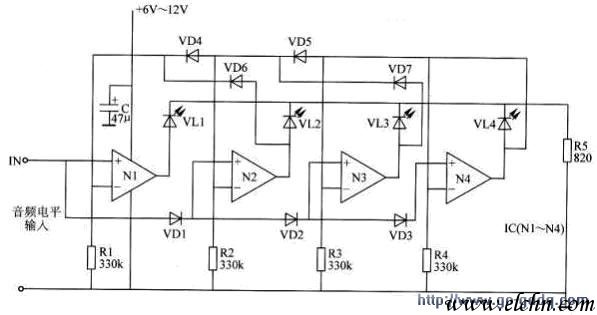

　LED電平指示器自身不帶增益放大電路，可用于音頻功放輸出端的電平指示器。但是本電平指示器有移動點光式和逐級點亮式兩種顯示方式可以選擇。電路原理圖見附圖所示。
　　當輸入音頻信號電平小于0.7V時，Nl輸出高電平，將VLI點亮；當輸入信號電平在0.7-1.4V之間時，N2輸出高電平，一方面使VL2點亮，另一方面通過VD6使N1的反相輸人端變?yōu)楦唠娖�，使N1輸出低電平，VLI熄滅。同理，若輸入信號電平變高，則VL1和VL4將會分別點亮，呈移動點光式的顯示。
　　將二極管VD4-VD7去掉，則該電路變成了四級LED電平指示器，隨著輸入信號電平的大小變化，發光二極管VL1-VL4將呈光線式逐級點亮，

元器件選擇

　　R1-R5選用1/4W碳膜電阻器或金屬膜電阻器。

　　C選用耐壓值為16V的鋁電解電容器。

　　VD1-V D7均選用1 N4148型硅開關二極管。

　　VLl-VIA均選用Φ5mm的發光二極管。

　　IC選用LM324型四運放集成電路。

ID:195496 · 發表于 2023-11-14 13:48

這是最原始的電平驅動方式
