DIY頻率合成器

ID:128229 · 發表于 2016-6-27 15:27

最近閑來無事和同事一起做了一個鎖相環，但是頻率很低，27MHz----37MHz。還是我負責硬件的設計與調試的，同事負責軟件的調試。

就這樣開始做起來了，鎖相環關鍵的就是壓控振蕩器（VCO）。我也查閱了很多家做VCO的公司，但是不曉得為啥低頻的時候的壓控靈敏度都很低，只有2---3MHz/V。以前也做過頻率合成器，但是沒有自己做過VCO，都是次用成品。說以這個也是第一次做VCO，在上學的時候，在學校也弄過一個，類似的，但是當時也不是很懂，只知道個皮毛。今天自己真正的去做一個VCO，還真有點費勁。。。。

不管什么東西，說和做完全不一樣的。說的條條是道，但是不一定能做出來。所以要多動手，，，，，

這次真的多謝兄弟的幫忙。。。。。。辛苦了！��！

PLL基本參數

輸出頻率：27M0Hz--- 37MHz

輸出功率：10dBm----- -20dBm

頻率步進：200KHz

壓控靈敏度：2MHz/V

功率步進：1dB

供電：12V

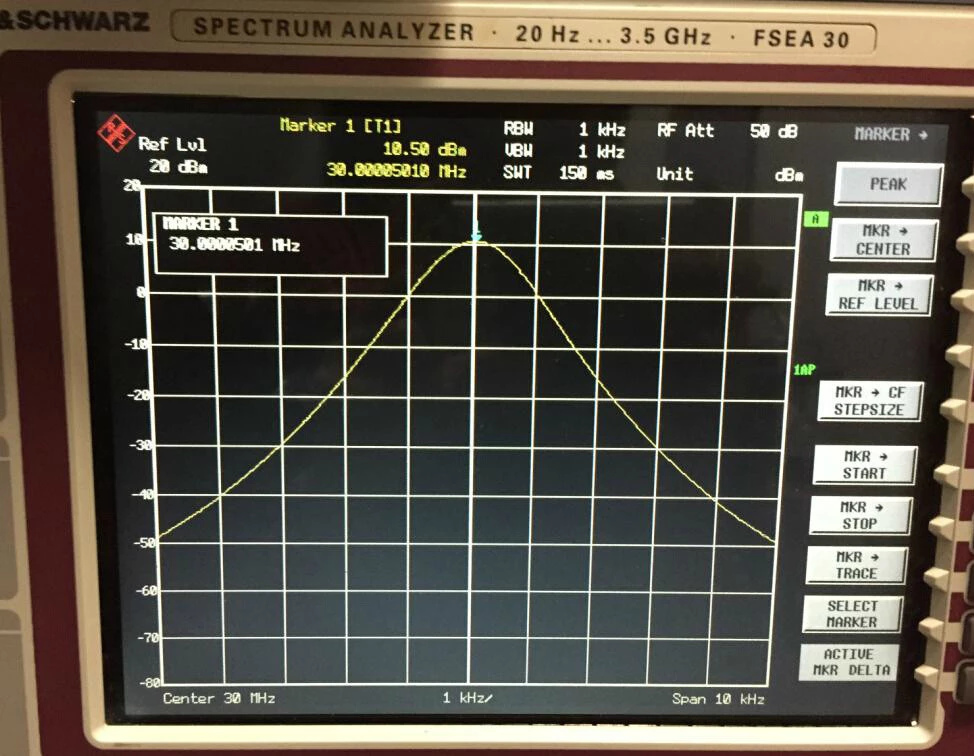

由于這個指標不是很嚴，自己的小作品。。。。相噪之類的都沒有要求，但是我測了下大概-95dBc/Hz@10K。測試出來的一般般吧。。

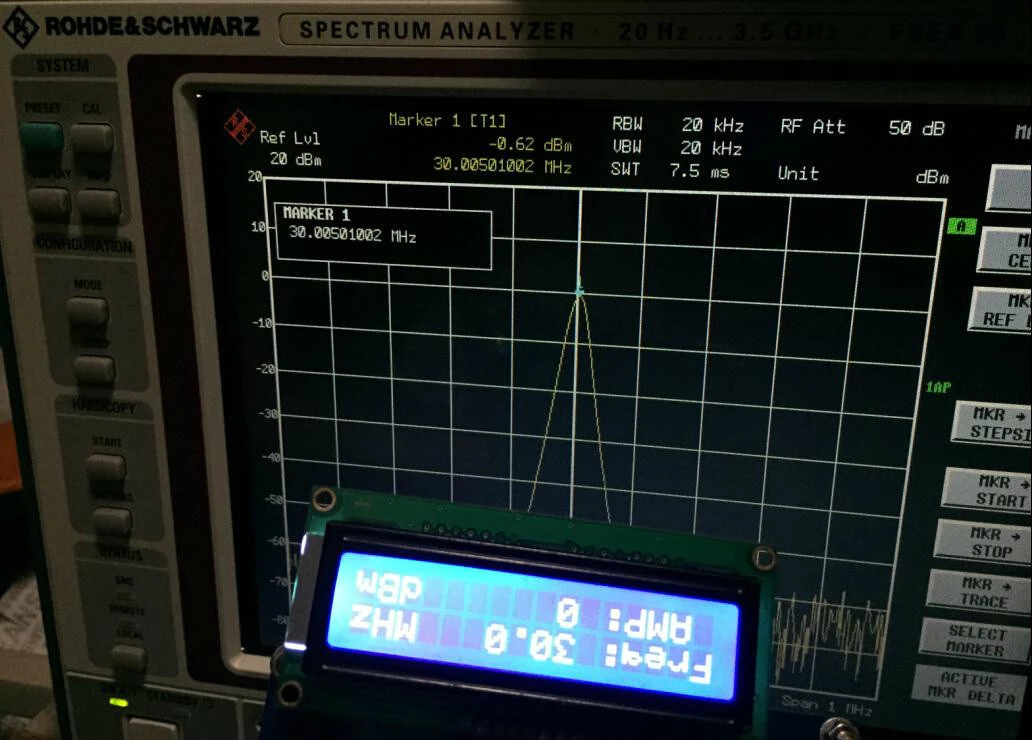

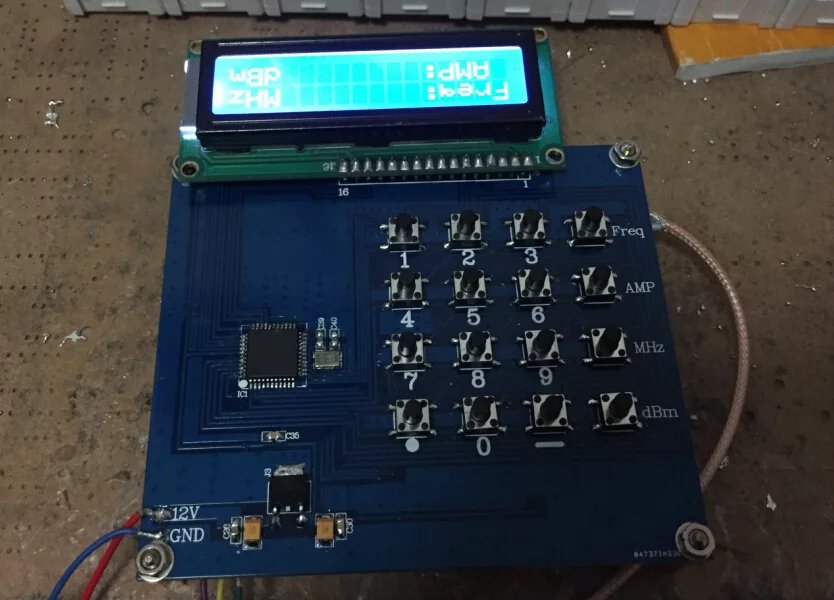

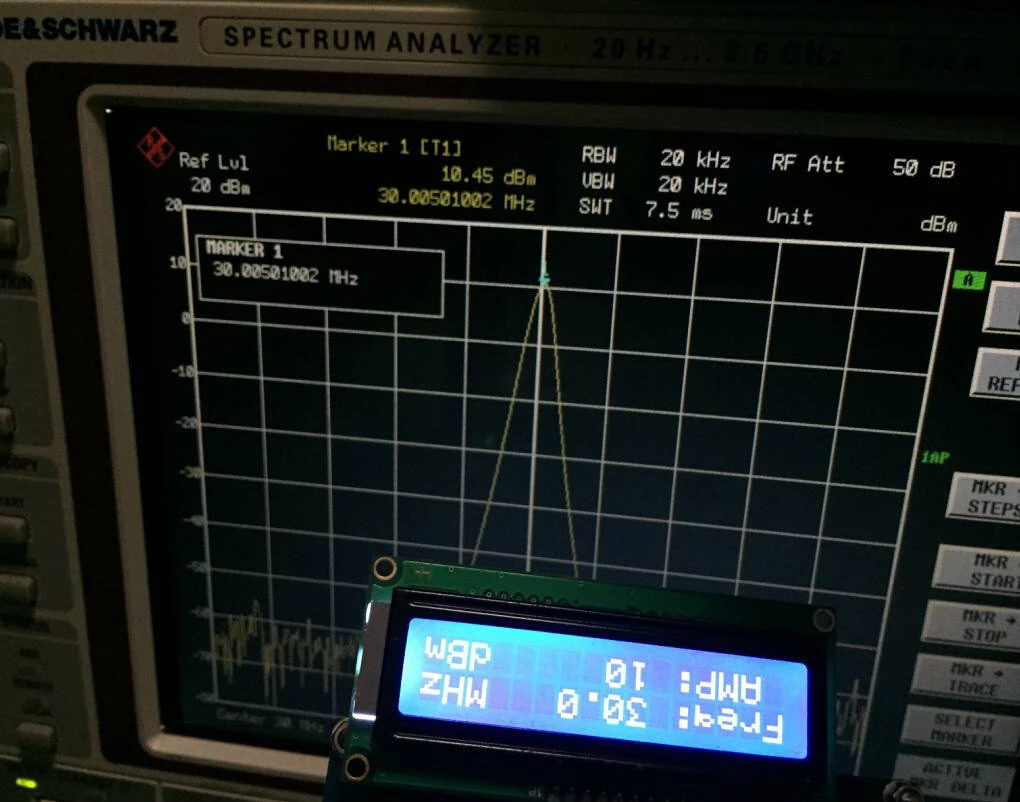

按鍵輸入頻率和功率，液晶顯示。

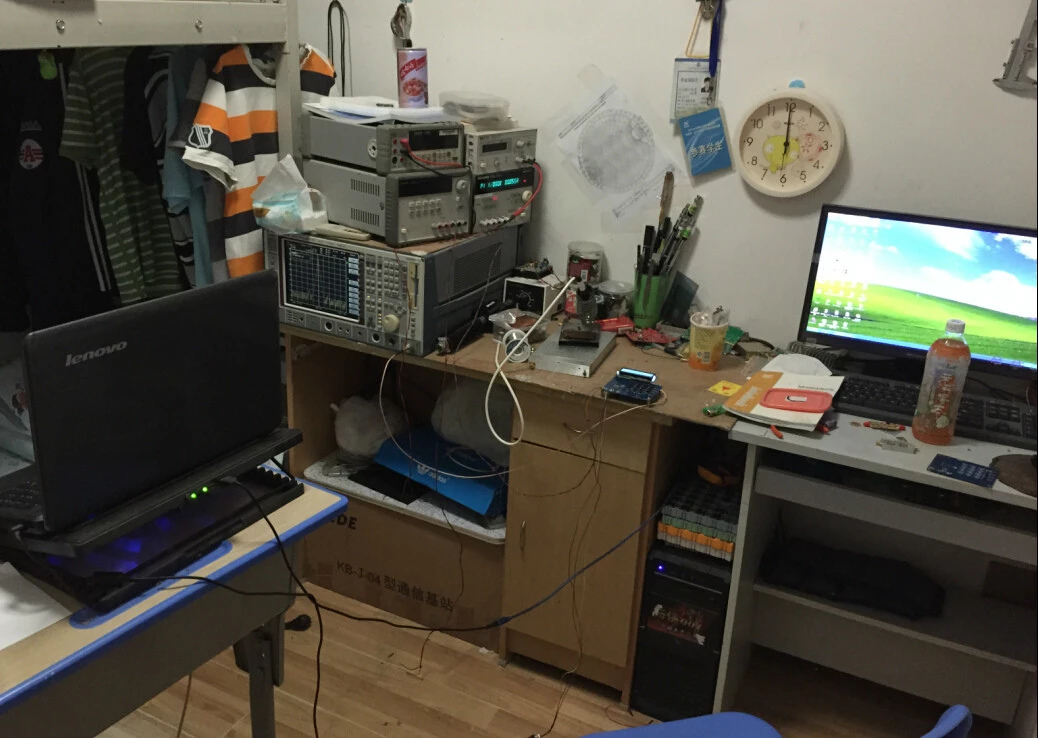

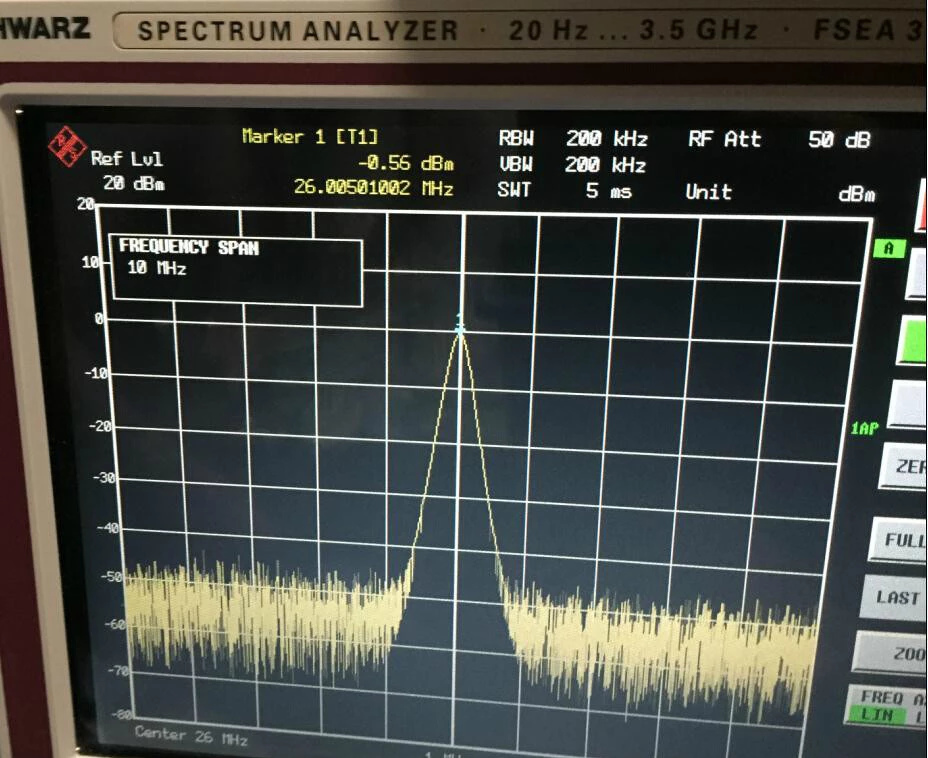

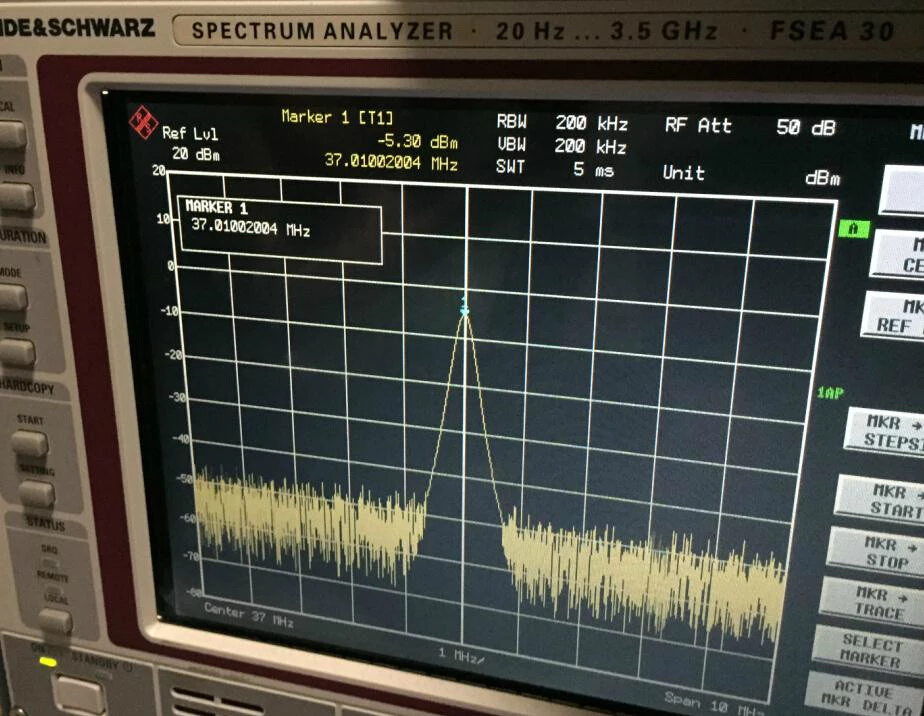

下面是制作的過程及測試
